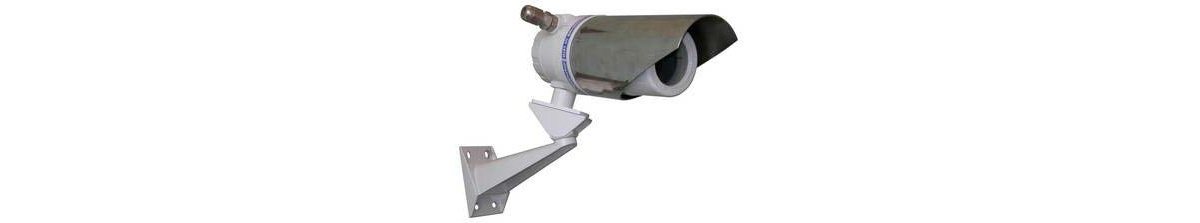

ТВК-07-А Термокожух взрывозащищенный алюминиевый

Предназначен для установки в него видеокамер стандартного дизайна и другого видеооборудования, обеспечивает защиту их от влияния окружающей среды.

Применяется для контроля за технологическими процессами взрыво- и пожароопасных производств.

Предназначен для установки в него видеокамер стандартного дизайна и другого видеооборудования, обеспечивает защиту их от влияния окружающей среды.

Применяется для контроля за технологическими процессами взрыво- и пожароопасных производств.

Характеристики

Значения

маркировка взрывозащиты

УХЛ-1 1Ех d e IIC T6 Gb X

УХЛ-4 1Ех d IIC T6 Gb X

степень защиты оболочки термокожуха

IP66/ IР67

условия эксплуатации :

- температура окружающей среды, °С

УХЛ-1 от -60 до +50

УХЛ-4 от +1 до +50

максимальный потребляемый ток
при холодном запуске, не более, А
в рабочем режиме, не более, А


2,2
0,8

напряжение для питания видеокамеры, VDC

12

габаритные размеры, не более, мм

350 х 130 х 130

масса, не более, кг

6,0

назначенный срок службы, не менее, лет

10

гарантийный срок, лет

5



Полезный внутренний объем термокожуха ТВК-07-А

Установка оборудования видеонаблюдения в термокожух (камеры, объективы, видеоусилители) производится только на предприятии изготовителе.

Полезный объем термокожуха для установки видеооборудования Ø78х220 мм (Диаметр х Длина).

Примечание:
Максимальный ток потребления 2,2А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07 и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения

Стандартная комплектация:

Наименование

Кол.

Примечание

Термокожух ТВК-07 (ТВК-07-А)

1



Видеооборудование

-

По заказу

Предохранитель

1



Клеммный ключ

1



Ключ шестигранный

1



Кронштейн WBOVA2

1



Адаптеры крепления

(на столб АК-С, на угол АК-У)

1

По заказу

Спец. Ключ

1



Кабельный ввод

2

По заявке *

Кольцо уплотнительное





d6-8 мм для кабелей Ø6-8 мм

2



d8-10 мм для кабелей Ø8-10 мм

2



d10-12 мм для кабелей Ø10-12 мм

2



Шайба d10 мм

2



Шайба d12 мм

2



Заглушка

1



Заглушка

1



Дюбель, саморез

4



Силикагель

2



Паспорт на термокожух

1



Паспорта на видеооборудование

-

При заказе

Сертификат соответствия ТР ТС

1

На партию для Ех исполнения

* Комплектация термокожухов вводными устройствами (по заказу)

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



Условные обозначения:

КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка



При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).

aks АК-С Адаптер для крепления на столб
aku АК-У Адаптер для крепления на угол



Пример записи при заказе:

Термокожух взрывозащищенный ТВК-07-А, 220VAC, УХЛ-1, 2хКВБ12, ТУ 4372-011-43082497-06”;

Структура обозначения

1 - Наименование термокожуха (ТВК-07-А)

2 – Напряжение питания

3 – Исполнение

4 -  Вводное устройство

5 – Адаптер крепления
