ИП-212-1ВЛ «Линия» извещатель пожарный дымовой линейный взрывозащищённый модели

Предназначен:

  • для обнаружения загораний, сопровождающихся появлением дыма;
  • передачи тревожного сообщения «Пожар» и «Неисправность» приёмо-контрольным приборам типа ППК-2, Сигнал-20П и др. в системах противопожарной защиты зданий и сооружений;
  • передачи тревожных сообщений на внешний ПК (двусторонняя связь) по интерфейсу RS-485 по протоколу ModBus.

Применяется в помещениях больших объёмов, в которых заведомо отсутствуют атмосферные явления в виде пыли, дождя и тумана.



Предназначен:

  • для обнаружения загораний, сопровождающихся появлением дыма;
  • передачи тревожного сообщения «Пожар» и «Неисправность» приёмо-контрольным приборам типа ППК-2, Сигнал-20П и др. в системах противопожарной защиты зданий и сооружений;
  • передачи тревожных сообщений на внешний ПК (двусторонняя связь) по интерфейсу RS-485 по протоколу ModBus.

Применяется в помещениях больших объёмов, в которых заведомо отсутствуют атмосферные явления в виде пыли, дождя и тумана.

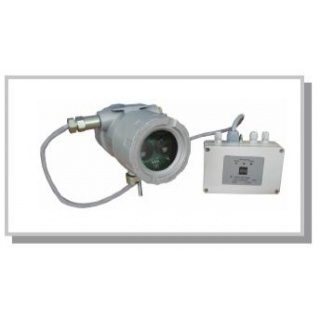

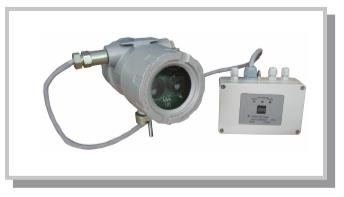

Извещатель состоит из взрывозащищённого приёмопередатчика ПРМД, отражателя и блока управления БУ (невзрывозащищённого исполнения).

Приёмопередатчик предназначен для применения во взрывоопасных зонах помещений классов 1 и 2 по ГОСТ Р 52350.10-2005, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 52350.1-2006, маркировка взрывозащиты 1ExdIIBT6 X по ГОСТ Р 52350.0-2006.

Блок управления должен располагаться во взрывобезопасной зоне.

Характеристики

Значения

Диапазон расстояний между приёмопередатчиком и отражателем, м

 от 8 до 120

Извещатель имеет три порога срабатывания, доступных потребителю (снижение интенсивности луча, прошедшего через контролируемую среду, при котором блок управления формирует сигнал «Пожар»)

 1,25 дБ (25%), 2 дБ (37%) и 3 дБ (50%)

 Значение выбранного порога индицируется светодиодами в БУ.

Максимально возможная ширина защищаемого одним извещателем пространства, м, не более

 9

Максимально возможная защищаемая одним извещателем площадь помещения, м2, не более

900

Извещатель чувствителен к тестовым очагам пожара

 ТП-2, ТП-3, 4-ТП и ТП-5 по ГОСТ Р 53325-2009

Извещатель формирует сигнал ПОЖАР за время не более 10 с при увеличении оптической плотности среды за время не более 5с на 5,2 дБ

Питание извещателя

постоянным током напряжением от 10 до 30 В.

Номинальное напряжение питания

24 В

Подключение к шлейфу ПКП

по двухпроводной или трёхпроводной схеме.

Напряжение в шлейфе ПКП

постоянное или знакопеременное с длительностью обратного напряжения не более 0,1 с периодом повторения не менее 0,7 с.

Режимы работы извещателя

- дежурный режим «Норма»;

- режим «Пожар»;

- режим «Неисправность»; - режим «Настройка»

Световая индикация режимов работы извещателя реализована в блоке управления и на приёмопередатчике на светодиодах

красном - ПОЖАР,

зелёном - НОРМА,

жёлтом - НЕИСПРАВНОСТЬ

Сигнал НЕИСПРАВНОСТЬ формируется в дежурном режиме при:

 - при полном перекрытии луча извещателя или при снижения уровня интенсивности луча более 90% на длительность более 2 с;

- при отсутствии связи между приёмопередатчиком и блоком управления;

- при достижении предельного уровня компенсации загрязнения оптики 2,8дБ (48%) со скоростью изменения оптической плотности среды не более 0,268дБ за 30мин .

Для исключения конденсации влаги на стекле приёмопередатчика при снижении температуры внутри корпуса ниже + 10 ° С включаются обогреватели стекла, которые выключаются при температур + 20 ° С

Потребляемая мощность Вт, не более:

в дежурном режиме - 2,4

в режиме «Пожар» - 2,4

при работе обогревателей стекла приёмопередатчика  - 6,0

Выходные сигналы



- релейные

- цифровой обеспечивает двустороннюю связь с внешней ЭВМ по интерфейсу RS-485 по витой паре на расстояние до 500 м.

Функции цифрового сигнала

- передача тревожных сообщений, адреса и сообщений о неисправности;

 - дублирование переключателей в блоке управления;

 - выбор рабочих частот для исключения влияния извещателей друг на друга (при использовании нескольких извещателей.

Степень защиты от воды и пыли по ГОСТ 14254

приёмопередатчика - IP66

блока управления  - IP 54

Устойчивость к климатическим факторам по ГОСТ Р 52931-2008

группа (но С3 для ТЕМПЕРАТУРЫ от эксплуатации извещателя минус 10 до 55 ° С, относительная влажность до 95% ПРИ 35 ° С без конденсации влаги)

Устойчивость извещателя к вибрации по ГОСТ Р 52931-2008

группа N2

Габаритные размеры (без учёта кабеля), мм, не более (длина х ширина х высота):

приёмопередатчик (без кронштейна и кабельных вводов)

210х120х150

блок управления с кабельными вводами (без учёта кабелей )

 160х200х60

отражатель без кронштейна (ширина х высота х глубина)

 210х210х30

Конструкция приёмопередатчика на кронштейне обеспечивает возможность поворота:

 - в горизонтальной плоскости на угол не менее ± 90 °;

 - в вертикальной плоскости на угол не менее ± 10 °

Конструкция отражателя на кронштейне обеспечивает возможность поворота в телесном угле , не менее 15 °

Длина линий связи

 - между приёмопередатчиком и блоком управления до 50 м (при поставке - не более 10 м);

- между блоком управления и ППК до 150 м;

- между блоком управления и внешней ЭВМ по RS-485 (по витой паре) до 500 м







Рис.3 Вариант подключения Извещателя ИП212-1ВЛ «Линия» в шлейф ПКП в режиме оконечного прибора. Напряжение в шлейфе - знакопеременное. При подключении шлейфа от ППК соблюдение полярности обязательно. Сопротивление ограничивающего резистора Rогр и параметров оконечной цепи (Rок и VDок) подбираются потребителем

Стандартная комплектация:

  1.  Приёмопередатчик с кабелем в сборе 1 шт. Кабель КИПЭВ 2х2х0,6 ТУ16.К99-008- 2001 для соединения ПРМД с БУ, длина кабеля 10 м
  2.  Блок управления 1 шт
  3. Отражатель в сборе 1 шт
  4. Кронштейн 1 шт
  5.  Этикетка 1 экз.
  6. Руководство по эксплуа- тации 1 экз.
  7. Компакт Диск С сервисными программами (см п.2.3.4 настоящего РЭ)
  8. Конверт для проверки работоспособности Из- вещателя 1 В комплекте с резинкой для крепления конверта - для проверки работоспособности
  9. Магнит 1 В качестве магнитного ключа
  10. Упаковка 1 компл.
  11. Упаковка 1 компл.
  12. Примечание - Крепёж для монтажа блоков Извещателя на стене в комплект не входит

Пример обозначения при заказе:

Извещатель пожарный дымовой линейный взрывозащищенный ИП212-1ВЛ «Линия» 4371-150-12150638-2011 ТУ
