ИП212–1В извещатель пожарный дымовой взрывозащищенный

Предназначен для обнаружения задымления малой концентрации в закрытых помещениях, передачи сигнала «Пожар» по двухпроводной линии связи на приёмо-контрольный пульт.

Режим работы извещателя в дежурном режиме - непрерывный.

Извещатель может быть применен во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Предназначен для обнаружения задымления малой концентрации в закрытых помещениях, передачи сигнала «Пожар» по двухпроводной линии связи на приёмо-контрольный пульт.

Режим работы извещателя в дежурном режиме - непрерывный.

Извещатель может быть применен во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Извещатель ИП212-1В-А (алюминиевый корпус). Клеммная колодка расположена внутри корпуса.

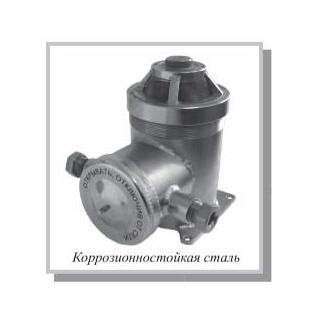

У извещателя ИП212-1В-Н (корпус из нержавеющей стали) для удобства потребителей клеммная колодка расположена под отдельной крышкой.



Характеристики

Значения

Принцип действия

Оптико-электронный точечный

Маркировка взрывозащиты

 1ЕxdiaIIBT6 Х, маркировка «И.» относится к электрической схеме (кроме клеммной колодки), маркировка «d» относится к клеммной колодке, что позволяет подключать Извещатель к невзрывозащищённому приёмо-контрольному пульту, расположенному вне взрывоопасной зоны

Включение в шлейф .

 по двухпроводной схеме

Чувствительность, дБ \ м

.. 0,05 ... 0,20

Инерционность срабатывания, с

 6

Защищаемая зона

в соответствии с НПБ 88-2001 (см таблицу 1)

Степень защиты по ГОСТ оболочки 14254-96 от воды и пыли

IP31 / IP54

Напряжение питания, В

11,5 ... 28,0

Напряжение питания- постоянное или знакопеременное с длительностью обратного напряжения до 0,1 с с периодом повторения не менее 0,7 с.

Ток потребления, мА, не более

в дежурном режиме  - 0,11

в режиме «ПОЖАР»  - от 3 до 20 (зависит от напряжения питания и сопротивления токоограничивающего резистора)

Световая индикация

два светодиода красного цвета для индикации режима «ПОЖАР»

Масса, кг, не более:



 ИП212-1В-А

2,0

 ИП212-1В-Н .

 3,5

Габаритные размеры, мм, не более: (ширина х длина х высота)



ИП212-1В-А

 120 х 190 х 110

ИП212-1В-Н

 155 х 170 х 160



1 Таблица

Высота установки

извещателя, м

Площадь, контролируемая

одним извещателем, м2

Максимальное расстояние, м
между извещателями от извещателя до стены
до 3,5 до 85 9,0 4,5
от 3,5 до 6,0 до 70 8,5 4,0
от 6,0 до 10,0 до 65 8,0 4,0
от 10 до 12,0 55 ДО 7,5 3,5

Выходной сигнал «Пожар» формируется скачкообразным уменьшением внутреннего сопротивления до величины не более 650 Ом.

Сигнал «Пожар» сохраняется после окончания воздействия дыма на извещатель. Сброс сигнала производится с приёмо-контрольного пульта отключением питания на время не менее 2,0с.

Извещатели могут эксплуатироваться в климатической зоне УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 20 до 50 ° С в атмосфере типа II по ГОСТ 15150-69.

Извещатели поставляются с кабельными вводами различных исполнений:

  • для присоединения бронированного кабеля (Б),
  • для открытой прокладки присоединяемого кабеля (К),
  • для трубной прокладки кабеля (Т) с присоединительной резьбой G ½.

В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции 8- 10 и 10- 12мм.

Стандартная комплектация:

  • Извещатель ИП212- 1В 1 шт. Со штуцерами в соответствии с заказом: под открытый кабель, или под прокладку кабеля в трубе с присоединительной резьбой G1 / 2-В, или под бронированный кабель
  • Этикетка 1 экз.
  • Руководство по эксплуатации 1 экз. на каждые 25 штук Извещателей
  • Комплект ЗИП Кольцо уплотнительное (смесь резиновая ИРП 1347) 2 шт для кабеля диаметром 10-12 мм
  • Инструмент Ключ специальный 1 шт на каждые 25 штук Извещателей или меньшее количество, отгружаемых в один адрес



1- модель прибора (ИП212-1В);
2- материал корпуса: коррозионностойкая сталь Н- 12Х18Н10Т
А- алюминиевый сплав с полимерным покрытием Изделия
3 - исполнения кабельных вводов для внешних подключений:
- Т- G ½ - прокладка кабеля в трубе с присоединительной резьбой Т - G ½-В
- Б- прокладка бронированного кабеля;
- К- прокладка открытого кабеля;
. 4- технических условий обозначение
Электрические схемы подключения к ПКП извещателей (приёмо-контрольным приборам)
