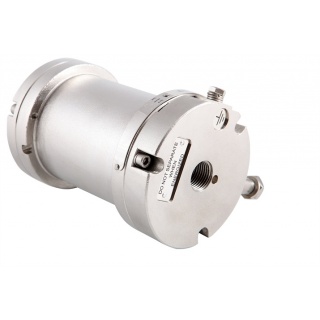

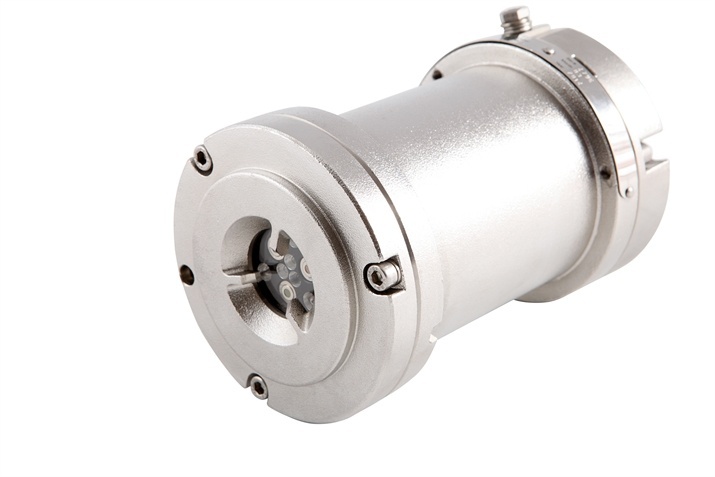

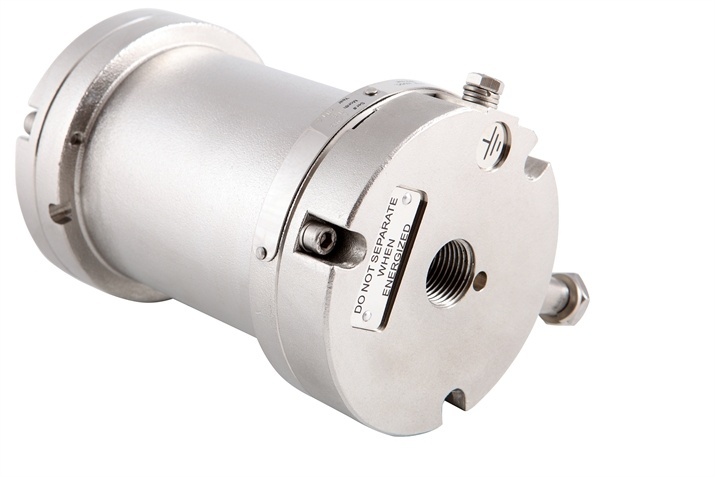

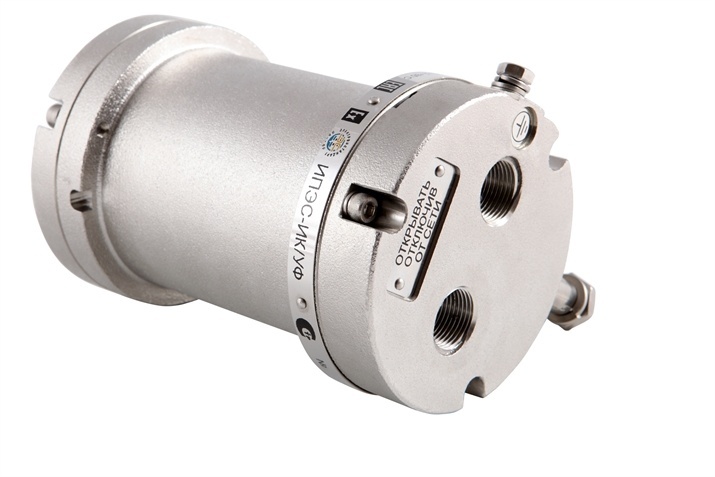

ИПЭС-ИКМ извещатель пламени
Предназначен для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).
Область применения
- взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д.,
- при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
- взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью,
- нефтепродуктами, природным газом и т.п.;
- морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
- в составе установок и комплексов противопожарной защиты и пожаротушения.
ИПЭС-ИКМ является извещателем комбинированного действия, регистрирующим электромагнитное излучение пламени в трёх спектральных диапазонах инфракрасного (ИК) света.
Оптические фильтры и конструкция приемников определяют область максимальной спектральной чувствительности чувствительных элементов: для рабочего ИК диапазона – 4,2…4,6 мкм, для опорных ИК диапазонов – 4,0...4,2 и 4,8...5,0 мкм соответственно, что обеспечивает максимальную чувствительность ИПЭС к электромагнитному излучению, сопровождающему горение, при максимальном подавлении паразитных засветок от ламп накаливания, солнца, нагретых до высокой (более 1000°С) температуры предметов, находящихся в поле зрения ИПЭС.
Особенности и преимущества
- взрывозащищённое исполнение;
- низкое энергопотребление;
- высокая чувствительность, невосприимчивость к источникам ложных срабатываний;
- наличие встроенных источников для сквозного контроля оптических каналов – режим автоматического самотестирования;
- выходные сигналы: аналоговый, цифровой, «сухие» контакты реле;
- мониторинг функционирования через ПК (стандартный выход RS-485), возможность применения как в качестве отдельного прибора, так и в составе систем охранно–пожарной сигнализации;
- возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
- возможность блокировки выходного сигнала тревоги при проведении проверки (магнитный браслет);
- поворотный кронштейн для ориентации на предполагаемый источник возгорания;
- высокая степень защиты от внешних воздействующих факторов окружающей среды, в т.ч. антикоррозионная защита и устойчивость к механическому воздействию;
- возможность дополнительной защиты от окружающей среды при установке на открытом воздухе (защитный козырек);
- поддержка протоколов связи Modbus RTU (Hart s);
- наличие специальных вариантов исполнения в зависимости от особенностей эксплуатации извещателей.
Характеристики |
Значения |
Материал корпуса |
Нержавеющая сталь марки 316 Для обоих типов корпуса используется крепёжный кронштейн из нержавеющей стали. |
Маркировка взрывозащиты |
1ExdIICT4/PBExdI |
Степень защиты корпуса от внешних воздействий |
по ГОСТ 14254-96: IP 66/IP68 |
Габаритные размеры ИПЭС-ИКМ (без кронштейна, без модуля МВЭС) не более, мм |
∅98×150. |
Масса ИПЭС-ИКМ (с кронштейном) не более, кг: |
6,0 (нержавеющая сталь). |
Тип кабельного ввода |
взрывозащищенный |
Диаметр присоединяемого бронированного кабеля |
|
Минимальное: внутреннее уплотнительное кольцо ø 6 – 7.5 мм; внешнее уплотнительное кольцо ø 8 – 10 мм; Максимальное: внутреннее уплотнительное кольцо ø 10.5 – 12мм; внешнее уплотнительное кольцо ø 14 – 17 мм; |
|
Диапазон температур окружающей среды |
от -60 до +90 °C (кратковременно до 125 °C) |
Относительная влажность |
до 98% (допускается кратковременное воздействие 100% влажности с конденсацией). |
Напряжение электропитания |
|
Номинальное |
24 В пост. тока; |
Диапазон |
18 …32 В пост. тока; |
Потребляемая мощность ИПЭС-ИКМ: |
|
в дежурном режиме |
не более 2 ВА, в режиме тревоги – не более 3 ВА, |
в режиме самотестирования |
не более 5 ВА, в режиме обогрева – не более 7,9 ВА. |
Угол обзора ИПЭС не менее |
90о |
ИПЭС реагируют: на излучение, создаваемое тестовыми очагами ТП-5 и ТП -6 по ГОСТ Р 53325 Приложение А на расстоянии не менее 25 м (извещатели 1-го класса); |
|
на излучение, создаваемое источником тестового излучения ИТЭС ЖСКФ.676216.001 ТУ. |
|
Выходные сигналы |
аналоговый сигнал: 4..20 мА |
цифровой сигнал в стандарте RS-485 с интерфейсом Modbus RTU; - срабатывание контактов реле на замыкание «Пожар»; - срабатывание контактов реле на размыкание «Неисправность». |
|
Время срабатывания ИПЭС-ИКМ на тестовые очаги пламени ТП-5 и ТП -6 на расстоянии 25 метров: не более 5 с. |
Стандартная комплектация:
- ИПЭС - ИКМ с кронштейном* для крепления;
- руководство по эксплуатации ЖСКФ.425248.001 РЭ - 1 экземпляр;
- комплект крепежа;
- тестовая программа для проверки состояния ИПЭС-ИКМ.
Примечание: *в базовом комплекте поставляется исполнение кронштейна (ЖСКФ.301568.010) из нержавеющей стали;
