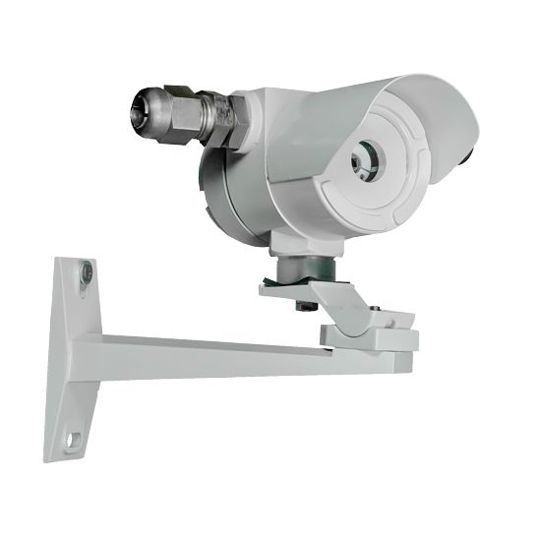

ИПП330-07е «Гелиос» извещатель пламени пожарный взрывозащищенный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности:

  • возможность работы в жестких климатических условиях от -60°С до +55°С
  • подключение, как на размыкание цепи, так и на замыкание
  • наличие функции контроля загрязненности смотрового окна
  • подключение в адресные системы пожарной сигнализации
  • возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

  • виброустойчивость (заливка компаундом)
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • отсутствие механических контактов

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP66, IР67
  • контролирует в двух диапозонах ИК-спектра наличие излучения пламени
  • для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный
Характеристики Значения
маркировка взрывозащиты
1Exd IICT6Gb Х
напряжение питания, В
8-28

ток, потребляемый извещателем
в дежурном режиме – не более 110 мкА
в режиме «Пожар» (на размыкание) - не более 250 мкА
условия эксплуатации, °С
от -60 до +55
cтепень защиты оболочки   IP66, IР67
угол обзора извещателя составляет не менее, ° 50°
габаритные размеры, не более, мм
85х85х135
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5

Чувствительность извещателя* ИПП330-07е "Гелиос"

Тестовый очаг
Чувствительность, метров / Класс по ГОСТ Р 53325
По порогу 1
По порогу 2
По порогу 3
ТП-5  25 / 1
17 / 2
12 / 3
ТП-6 17 / 2
12 / 3
8 / 4

*Чувствительность извещателя – расстояние, при котором обеспечивается переход извещателя в режим “Пожар” от воздействия излучения тестовых очагов по ГОСТ Р 53325 за время не более 3 секунд.

Стандартная комплектация:

Наименование

Кол.

Примечания

Извещатель

1



Кабельный ввод

2

По заявке *

Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм





2

2

2

Шайба d10 мм

2



Шайба d12 мм

2



Заглушка

1



Клеммный ключ WAGO

1



Козырек

1



Кронштейн

1



Ключ шестигранный S4

1



Дюбель, саморез

4



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию

Взрывозащищенный светильник Stabex HF c оптической приставкой ТЦАФ.301519.004.

1

По заявке

 * Комплектация извещателя вводными устройствами (по заказу)

Вводные устройства

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

ОЭ

КВМ15

КВМ20

-



Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50

Пример записи извещателя при заказе и в документации другой продукции: Извещатель пожарный пламени взрывозащищенный ИПП-07е-330-1/2 инфракрасный, комплектация 2хКВМ15, ТУ 4371-017-43082497-14.
