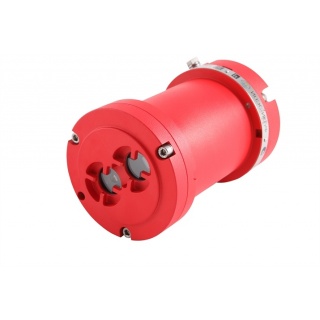

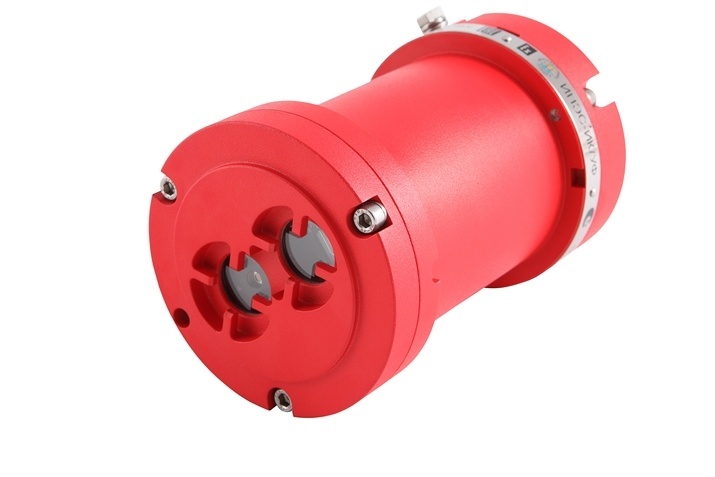

ИПЭС-УФ извещатель пламени
Предназначен для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).
Основным преимуществом одноканальных извещателей пламени является их более низкая стоимость (по сравнению с комбинированными модификациями).
Область применения:
- взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д., при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
- взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью, нефтепродуктами, природным газом и т.п.;
- морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
- в составе установок и комплексов противопожарной защиты и пожаротушения.
ИПЭС-УФ регистрирует электромагнитное излучение пламени в ультрафиолетовом (УФ) спектральном оптическом диапазоне и является одноканальным извещателем. Оптические фильтры и конструкция приемников ИПЭС определяют область максимальной спектральной чувствительности УФ диапазона – 150…300 нм, что обеспечивает максимальную чувствительность ИПЭС к электромагнитному излучению, сопровождающему горение, и невосприимчивость к паразитным засветкам помех, как естественного (солнечный свет), так и искусственного происхождения (лампы накаливания, нагретые до высокой (более 1000°С) температуры предметы и т.п.)
При отсутствии в поле зрения извещателя источников помех ультрафыиолетового диапазона применение ИПЭС-УФ позволяет в полной мере обеспечить автоматический контроль и сигнализацию возникновения пожара. В случае наличия мощных источников УФ-излучения рекомендуется использовать дополнительные методы (например, контроль оператора) для снижения вероятности ложного срабатывания.
Особенности и преимущества
- взрывозащищённое исполнение;
- низкое энергопотребление;
- высокая чувствительность, невосприимчивость к источникам ложных срабатываний;
- наличие встроенных источников для сквозного контроля оптических каналов – режим автоматического самотестирования;
- выходные сигналы: аналоговый, цифровой, «сухие» контакты реле;
- мониторинг функционирования через ПК (стандартный выход RS-485), возможность применения как в качестве отдельного прибора, так и в составе систем охранно–пожарной сигнализации;
- возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
- возможность блокировки выходного сигнала тревоги при проведении проверки (магнитный браслет);
- поворотный кронштейн для ориентации на предполагаемый источник возгорания;
- высокая степень защиты от внешних воздействующих факторов окружающей среды, в т.ч. антикоррозионная защита и устойчивость к механическому воздействию;
- возможность дополнительной защиты от окружающей среды при установке на открытом воздухе (защитный козырек);
- поддержка протоколов связи Modbus RTU (Hart s)
- наличие специальных вариантов исполнения в зависимости от особенностей эксплуатации извещателей.
Характеристики |
Значения |
Материал корпуса |

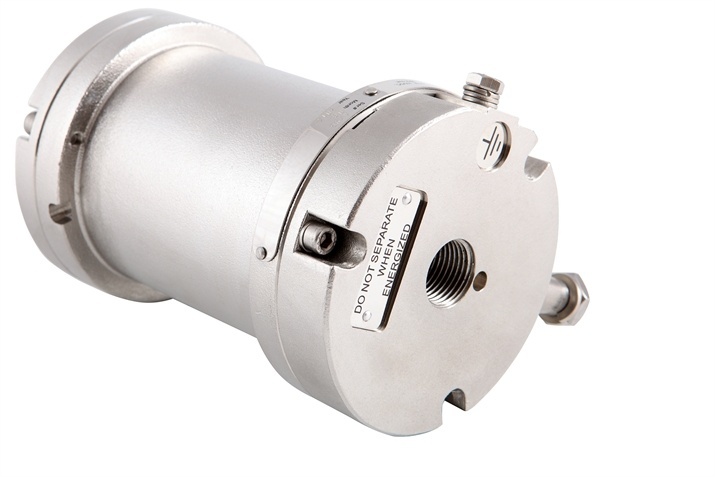

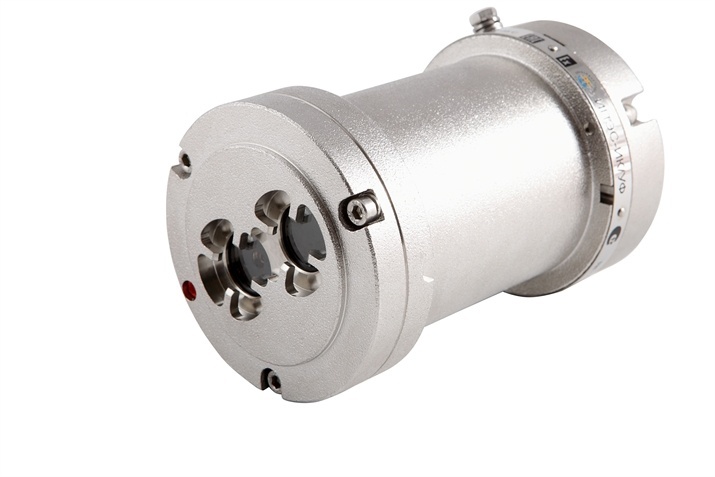

Алюминий Нержавеющая сталь марки 316 Для обоих типов корпуса используется крепёжный кронштейн из нержавеющей стали. |
Маркировка взрывозащиты |
1ExdIICT4/PBExdI |
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-96 |
IP 66/IP68 |
Габаритные размеры ИПЭС (без кронштейна, без модуля МВЭС) не более, мм |
∅98×150. |
Масса ИПЭС (с кронштейном) не более, кг |
- 3,5 (алюминий), - 6,0 (нержавеющая сталь). |
Тип кабельного ввода |
взрывозащищенный |
Извещатель имеет два отверстия для кабельных вводов с резьбой М16. |
|
Диаметр присоединяемого бронированного кабеля |
- внутренне уплотнительное кольцо ø 6,0 – 12,0 мм; - внешнее уплотнительное кольцо - ø 8,0 – 17,0 мм; |
Диапазон температур окружающей среды |
от -60 до +85 0C |
Относительная влажность |
до 95% (допускается кратковременное воздействие 100% влажности). |
Напряжение электропитания |
Номинальное 24 В пост. тока; Диапазон 18 …32 В пост. тока; |
Потребляемая мощность ИПЭС |
в дежурном режиме – не более 2 ВА, в режиме тревоги – не более 3 ВА. |
Угол обзора ИПЭС не менее. |
90 |
ИПЭС реагируют |
а) на излучение, создаваемое тестовыми очагами ТП-5 и ТП-6 по ГОСТ Р 53325 Приложение А на расстоянии не менее 25 м (извещатели 1-го класса); б) на излучение, создаваемое источником тестового излучения ИТЭС ЖСКФ.676216.001 ТУ. |
Выходные сигналы |
аналоговый сигнал 4..20 мА цифровой сигнал в стандарте RS-485 с интерфейсом Modbus RTU; - срабатывание контактов реле «Пожар» и «Неисправность». |
Время срабатывания ИПЭС на тестовые очаги пламени ТП-5 и ТП-6 на расстоянии 25 метров не более 5 с. |
- на пламя N-Гептана размером 32,5см 4,52 с - на пламя Метанола размером 32,5см 4,9 с - на пламя JP4 (авиационный керосин) размером 60см мгновенно ЖСКФ.425248.001 РЭ
|
ИПЭС сейсмостойки отметкой до 10 м по ГОСТ 30546.1-98. при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой |
|
Предусмотрена возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги. |
|
Предусмотрена возможность изменения чувствительности и времени обработки сигналов для уменьшения влияния помехи при идентификации ИПЭС пожара или близком расположении предполагаемого места загорания (режимы «далеко/близко» и «быстро/медленно»). |
|
Средняя наработка ИПЭС на отказ |
не менее 60000 ч. Средний срок службы ИПЭС не менее 10 лет. |
Средний срок службы ИПЭС |
не менее 10 лет |
Гарантийный срок хранения |
6 месяцев с момента изготовления ИПЭС. |
Гарантийный срок эксплуатации |
18 месяцев со дня ввода ИПЭС в эксплуатацию; не более 24 месяцев с момента его изготовления. |
Стандартная комплектация:
- ИПЭС с кронштейном для крепления;
- руководство по эксплуатации ЖСКФ.425248.001 РЭ - 1 экземпляр;
- комплект крепежа;
- тестовая программа для проверки состояния ИПЭС.
- паспорт на изделий
- комплект разрешительной документации (поставляется на CD-диске)
