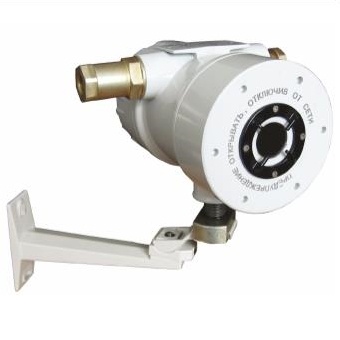

ИП329/ИП330 извещатель пламени пожарный взрывозащищённый

Предназначен для круглосуточной непрерывной работы во взрывоопасных зонах помещений и наружных установок 1 и 2 классов, как индивидуально, так и совместно с пультами приемно-контрольными (ППКП) и / или иными устройствами пожарной автоматики

  • поддерживающими работу С интерфейсом RS-485 по протоколу «MODBUS-RTU»;
  • реагирующими на изменение сопротивления в шлейфе пожарной сигнализации;
  • обеспечивающими обработку стандартных токовых сигналов 4-20 мА.

Извещатели пламени ИП329 и ИП330 обеспечивают:

  • обнаружение пламени, исходящего от очагов возгораний, соответствующих тестовым очагам ТП5 и ТП6 по ГОСТ Р 53325-2009;
  • передачу тревожного сообщения «Пожар» приборам ППК;
  • передачу тревожного сообщения «Неисправность» приборам ППК;
  • светодиодную индикацию состояния.

Предназначен для круглосуточной непрерывной работы во взрывоопасных зонах помещений и наружных установок 1 и 2 классов, как индивидуально, так и совместно с пультами приемно-контрольными (ППКП) и / или иными устройствами пожарной автоматики

  • поддерживающими работу С интерфейсом RS-485 по протоколу «MODBUS-RTU»;
  • реагирующими на изменение сопротивления в шлейфе пожарной сигнализации;
  • обеспечивающими обработку стандартных токовых сигналов 4-20 мА.

Извещатели пламени ИП329 и ИП330 обеспечивают:

  • обнаружение пламени, исходящего от очагов возгораний, соответствующих тестовым очагам ТП5 и ТП6 по ГОСТ Р 53325-2009;
  • передачу тревожного сообщения «Пожар» приборам ППК;
  • передачу тревожного сообщения «Неисправность» приборам ППК;
  • светодиодную индикацию состояния.

Конструктивные особенности

Извещатель пламени «Ладон» имеет две модификации:
1. ИП329 и ИП329Х - сенсор чувствительный к ультрафиолетовому излучению в диапазоне длин волн от 220 до 280 нм.
2. ИП330 - сенсор чувствительный к инфракрасному излучению в диапазоне волн от 4 до 5 мкм.

В каждой из модификаций извещатели имеют два исполнения:

  1. Базовое - подключение к шлейфу пожарной сигнализации по 4х-проводной схеме (2 линии - сигнальный шлейф, 2 линии - питание ). . Функция передачи сигнала «Пожар» осуществляется размыканием или замыканием сигнального шлейфа через реле «Пожар» типа «сухой контакт»
  2. Расширенное - помимо функций базового исполнения, обладают дополнительными:

         - Самотестирование и контроль прозрачности защитного стекла, с выдачей сигнала «Неисправность» на выход извещателя (выходное реле «Неисправность» типа «сухой контакт») и на светодиодный индикатор, по внешнему запросу состояния - через порт RS-485, при наличии - на аналоговый выход 4-20 мА;

        - Ведение журнала событий, в котором регистрируются такие события, как включение питания, переход в дежурный режим, отключение питания, неисправность, пожарная тревога. Каждое событие имеет отметку времени и даты. Архивы событий хранятся в энергонезависимой памяти. Доступ к данным происходит через интерфейсный порт RS-485 по протоколу MODBUS;

       - Присвоение адреса для работы извещателя в адресных сетях, построенных на основе линий связи стандарта RS-485 с протоколом MODBUS;

       - Изменение настроек извещателя, таких как: время задержки сигнала о пожаре, граничный коэффициент загрязнения защитного стекла, период между запусками самотестирования и т.п.

Характеристики

Извещатель пламени ИП329

Извещатель пламени ИП330

Чувствительность к тестовым очагам пожара по ГОСТ Р 53325-2009

ТП-5, ТП-6

Максимальное расстояние между извещателем ИП329 / 330 и очагом возгорания, до, м

25

Время срабатывания, не более, с

30

Угол обзора, не менее, градусов

90

60

Максимальная освещенность, при которой извещатель ИП329 / 330 не выдает ложного срабатывания, лк, не менее: лампа накаливания / люминисцентная лампа

250/2500

Питание - постоянный ток напряжением, В

12 - 28

Номинальное напряжение питания, В

24

Режим работы

«Норма»
«Пожар»
«Неисправность»

Световая индикация режимов работы извещателя

Зеленый - «Норма»
Красный - «Пожар»
Оранжевый - «Неисправность»

Типы выходного сигнала

«Сухой контакт» 4-20 мА RS-485

Степень защиты от воды и пыли по ГОСТ14254-96, ИП

66

Диапазон температуры эксплуатации, ° С

-60 ... + 55

-40 ... + 50

Габаритные размеры, не более (длина х ширина х высота), мм

210х120х150

Стандартная комплектация:

  • Извещатель пожарный пламени «Ладон» * 1 шт.
  • Комплект крепежа для монтажа 1 шт.
  • Перемычка MJ2-O-6 для сброса настроек 1 шт.
  • Паспорт ИПП «Ладон» 1 шт.
  • Руководство по эксплуатации ИПП «Ладон» 1 шт. (1 на 10 извещателей не менее 1 на заказ **)
  • Компакт-диск, содержащий комплект ПО для Рабо ты с журналом и Настройки извещателей 1 шт. (1 на 10 извещателей не менее 1 на заказ **

* Выбранной заказчиком модификации (ИП329, ИП329Х или ИП330).

** Или количество РЭ указывается заказчиком

Пример записи при заказе:

Извещатель пламени «Ладон» -

1. Модификация извещателя:
- ИП329 ультрафиолетовый сенсор (температура эксплуатации до -50)
- ИП329Х ультрафиолетовый сенсор (температура эксплуатации до -60)
- ИП330 инфракрасный сенсор
2. Исполнение извещателей:
- О - базовое
- Р - расширенное
3. Тип кабельных вводов:
- К - под кабель для открытой прокладки
- Б - под бронированный кабель
(. См раздел «штуцеры кабельные», рис.3) - - М для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ
- З - резьбовая заглушка с резьбой М25х1,5

4. Диаметр подключаемых кабелей:
-. 8 - от 6 до 8 мм
- 10 - от 8 до 10 мм.
- 12 - от 10 до 12 мм.
- 14 - от 12 до 14 мм.

5. Тип выходного сигнала (извещатели расширенного исполнения):
- Р - релейные выходы «сухой контакт»
- А - токовый выход 4-20 мА
- РА - если требуется оба типа выходных сигналов
