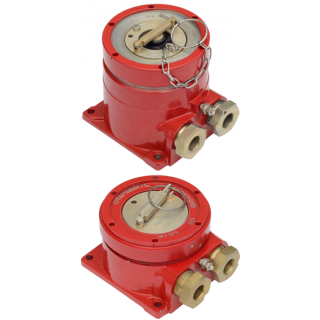

ЕхИП535–1В, ЕхИП535–1В–Г извещатель пожарный ручной взрывозащищенный

Исполнения извещателя:

Ех ИП535-1В -  с механическим контактом

Ех ИП535-1В-Г - с магнитоуправляемым контактом (герконом)

Включение пожарных ручных извещателей Ех ИП535-1В в режим передачи тревожного извещения осуществляется удалением чеки. Возврат извещателей в исходное состояние (дежурный режим) осуществляется нажатием на кнопку и установкой чеки на штатное место.

Ручной извещатель пожарный Ех ИП535-1В-Г внутри оболочки установлен магнитоуправляемый контакт (геркон), управляемый магнитом, установленным на рычаге снаружи оболочки. Рычаг фиксируется пломбированием. После срабатывания рычаг возвращается в исходное состояние и пломбируется.

Извещатели поставляются с кабельными вводами различных исполнений:

• для присоединения бронированного кабеля (Б).
• для открытой прокладки кабеля (К),
• для трубной прокладки кабеля (Т) с присоединительной резьбой G3/4 или G1/2,
• прокладки кабеля в металлорукаве Герда-МГ (М).

Допускается поставка с резьбовыми заглушками вместо кабельного ввода.

Диаметр подключаемых кабелей к извещателям от 8 до 14мм. Для подключения кабелей диаметром от 14 до 18мм в запись при заказе добавляется индекс «18».
Штуцеры без индекса «18» комплектуются набором резиновых уплотнительных колец под диаметры кабеля 8-10, 10-12 и 12-14 мм.
Штуцеры кабельных вводов извещателей с индексом «18» комплектуются набором резиновых уплотнительных колец под диаметры кабеля 14-15, 15-16, 16-17 и 17-18 мм.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

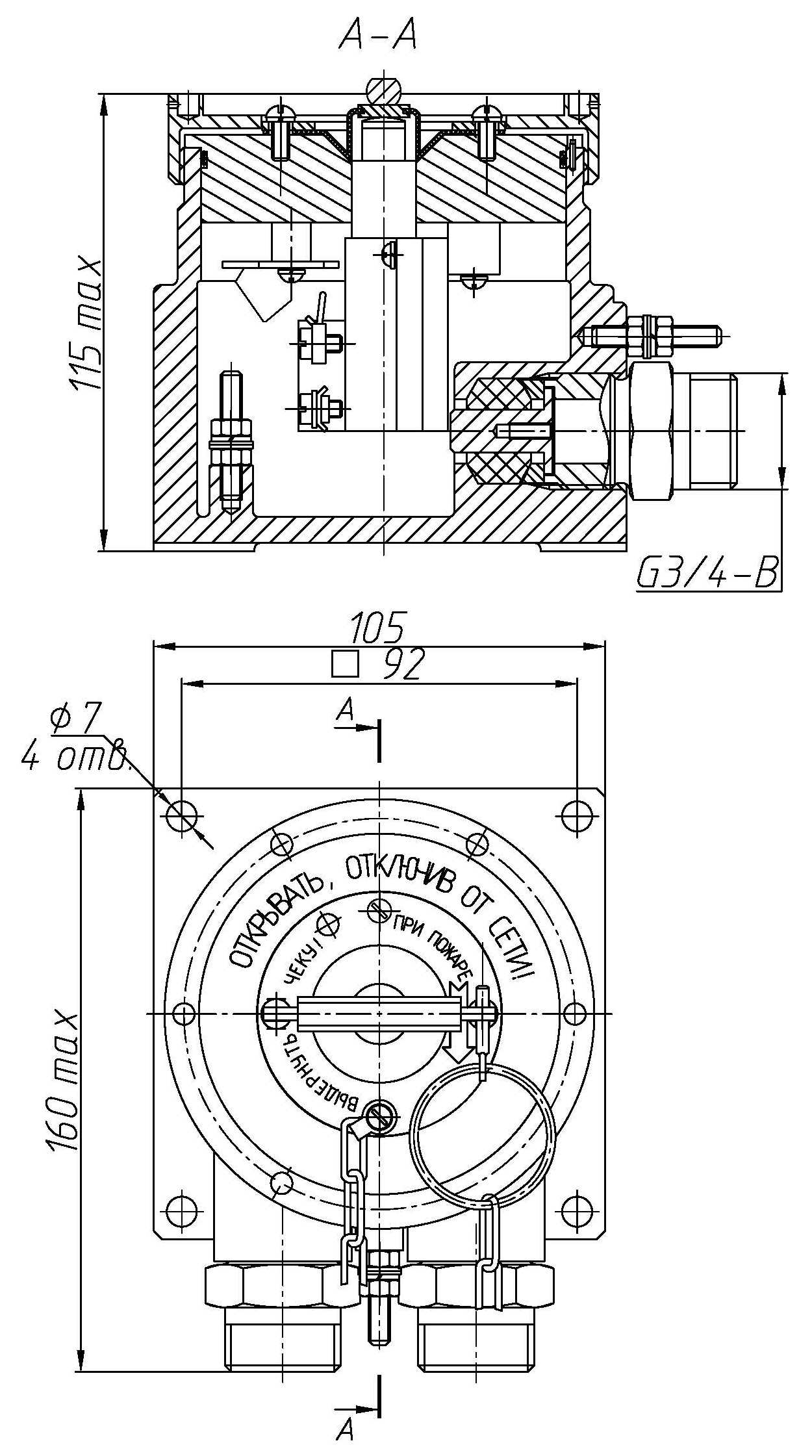

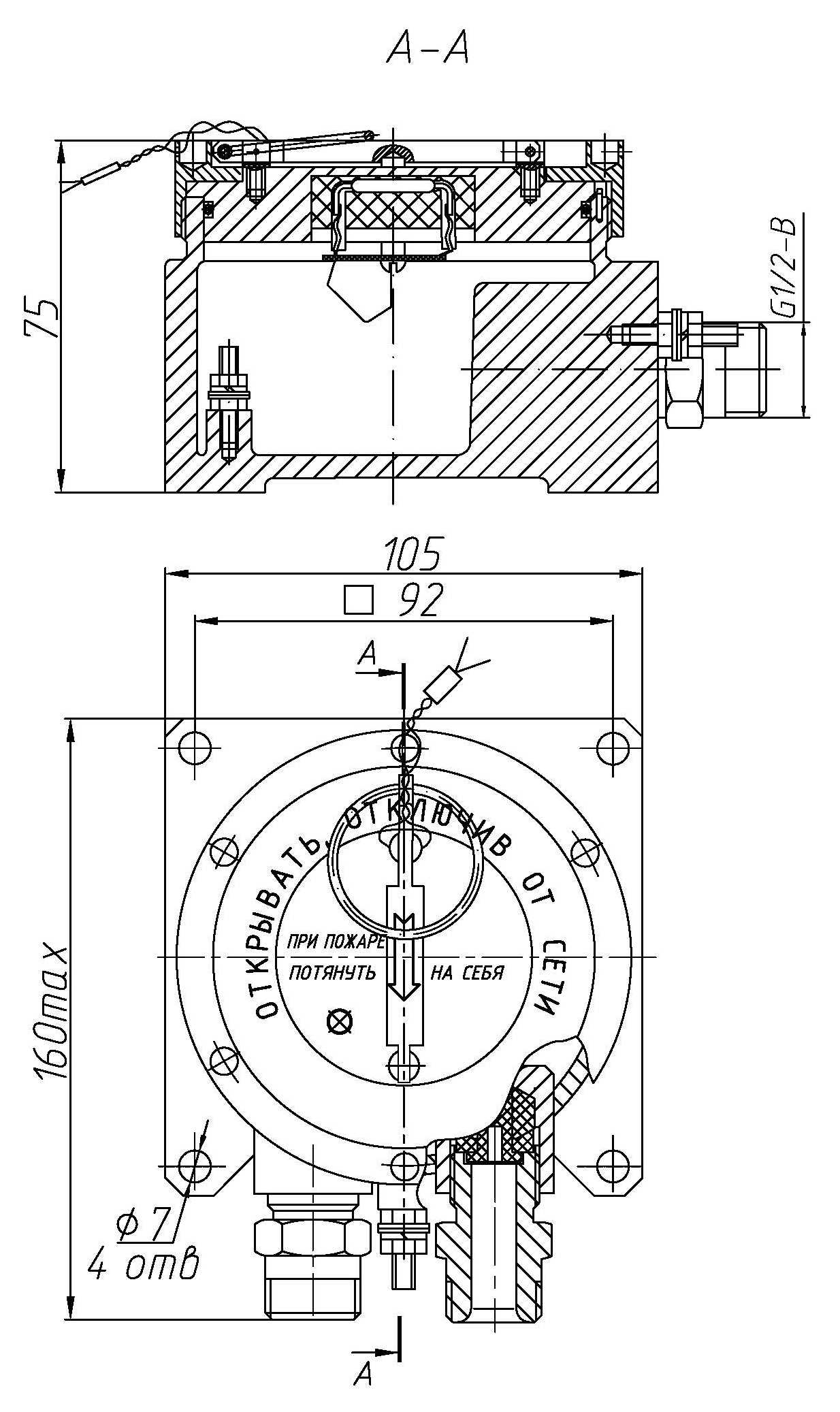

а) ExИП535-1В со штуцером для прокладки кабеля в трубе с резьбой G3 / 4	б) ExИП535-1В / Г со штуцером для прокладки кабеля в трубе с резьбой G1 / 2

Способ подключения извещателей в шлейф пожарной сигнализации - параллельный или последовательный по двухпроводной линии (по выбору потребителя).

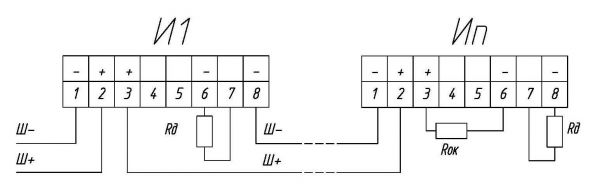

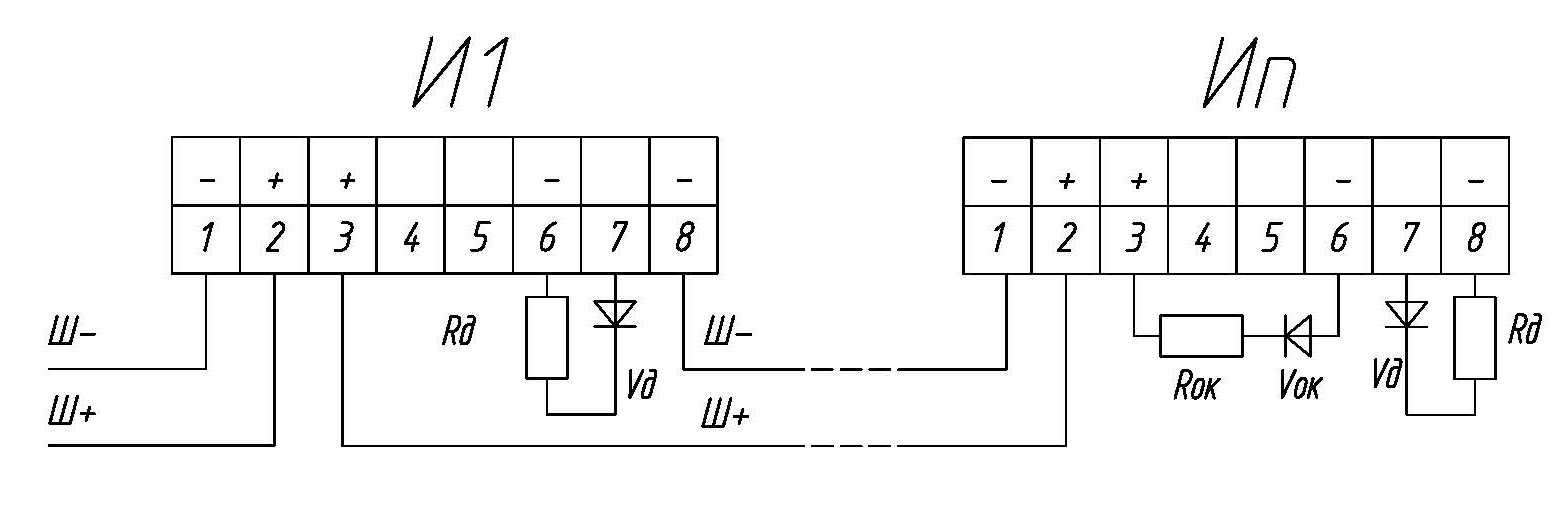

При поставке устанавливаются резисторы по схеме как на рис.2 (а) (Иn извещатель): rд = 1,2 кОм, Rок = 4, 7кОм

Ш +, Ш- напряжение питания в шлейфе;
И1, Иn - извещатели Ех ИП535-1В в шлейфе, Иn - в качестве оконечного;
N - количество извещателей Ех ИП535-1В в шлейфе;
rд - добавочный резистор,
Vд - добавочный диод,
Rок - оконечный резистор,
Vок - диод оконечной цепи, ПРИ потребителем К началу страницы Устанавливается питании
знакопеременным напряжением

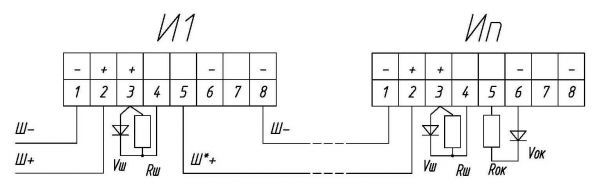

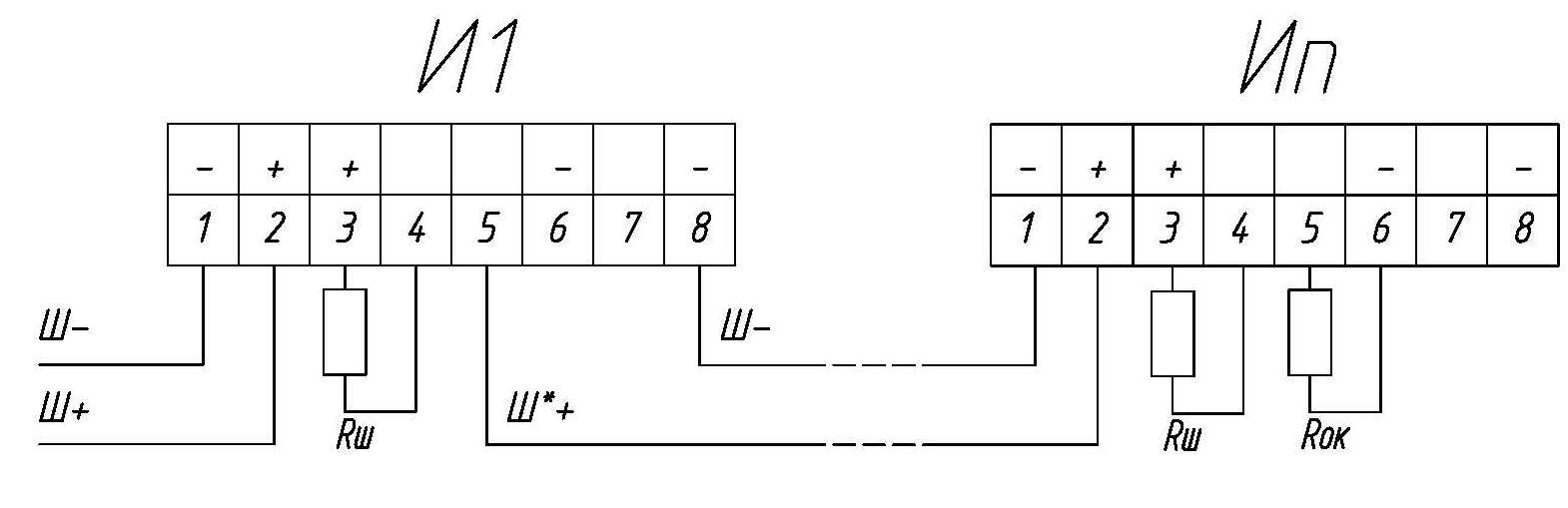

Ш +, Ш- напряжение питания в шлейфе;
И1, Иn - извещатели Ех ИП535-1В в шлейфе, Иn - в качестве оконечного;
п - количество извещателей Ех ИП535-1В в шлейфе;
Rш - шунтирующий резистор,
Vш - шунтирующий диод (КД522 или 1N4007), ПРИ питании К началу страницы Устанавливается
знакопеременным напряжением
Rок - оконечный резистор,
Vок - диоды оконечной цепи (КД522 или 1N4007), ПРИ питании К началу страницы Устанавливается
знакопеременным напряжением.

Для ЕхИП535-1В козырек

Предназначен для защиты передних панелей извещателей ЕхИП535-1В и оповещателей ЕхОППЗ -2В, ЕхОППС-1В от прямых попаданий осадков в виде дождя или снега.

Расположение защищаемых приборов - на стене кабельными вводами вниз или вверх. Для извещателей ExИП535-1В, ExИП535-1В / Г только вниз.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса не более 0,06кг.
Габаритные размеры в сборе DE: 355х167х117мм не более
Способ установки на объекте - на элементы (болты) крепления защищаемого извещателя.

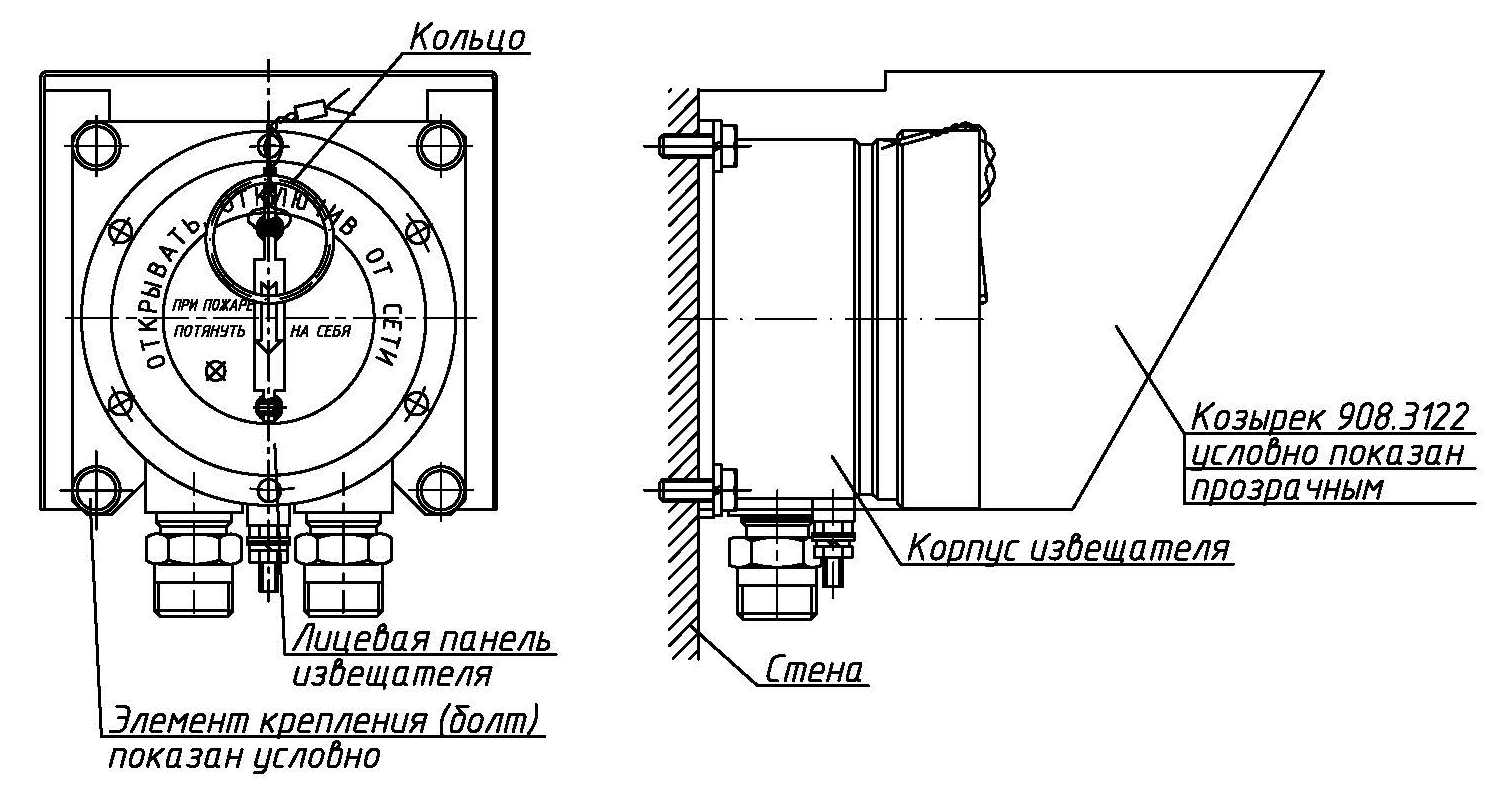

Рис.1 - Извещатель ЕхИП535-1В / Г с козырьком 908,3122 на стене.

УСТАНОВКА КОЗЫРЬКА НА ОБЪЕКТЕ

1) Козырёк устанавливается на извещатель, размещённый на стене кабельными вводами вниз.
2) Ослабить элементы крепления (болты) на извещателе.
3) Отогнуть стенки козырька и просунуть полки с пазами под корпус извещателя так , чтобы элементы крепления (болты) вошли в эти пазы , При необходимости стенки козырька сжать, элементы крепления (болты) закрутить.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

1 - тип прибора:
- ЕхИП 535-1В - с механическим контактом;
- ЕхИП535-1В / Г - с магнитоуправляемым контактом (герконом);

2 - материал корпуса:
-С- Сталь 20, от минус 30 до 50 ° С;
-Н- 12Х18Н10Т, от минус 60 до 70 ° С;
-А - алюминиевый сплав, от минус 60 до 70 ° С;

3 - тип штуцера (кабельного ввода) или резьбовой заглушки:
- К- для открытой прокладки кабеля;
-Т- для прокладки кабеля в трубе с присоединительной резьбой G3 / 4;
- Т- G1 / 2 -для прокладки кабеля в трубе с присоединительной резьбой G1 / 2, диаметр
наружной изоляции кабеля от 8 до 12 мм;
- Б- под бронированный кабель;
- М-16 - для прокладки кабеля в металлорукаве Герда-16-МГ (кабелей для
диаметром от 8 до 14 мм) - см раздел « штуцеры кабельные », рис.3;
- М-22 - для прокладки кабеля в металлорукаве Герда-22 МГ-(кабелей для
диаметром от 14до 18 мм);
-З-М20 - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5 ;
-З-М25 - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
-З-М27 - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;

4 - диаметр подключаемых кабелей:
- без обозначения - от 8 до 14 мм;
- 18 - для кабелей диаметром от 14 до 18 мм;

5 - обозначение технических условий.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

Козырек 908.3122
