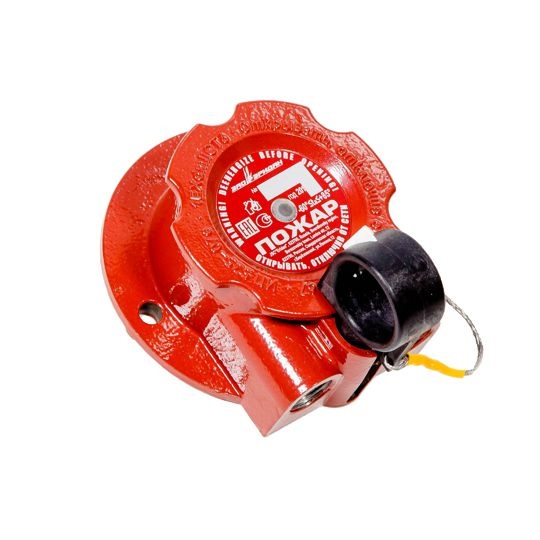

- ИП535-07е извещатель пожарный ручной взрывозащищенный
ИП535-07е извещатель пожарный ручной взрывозащищенный
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при выдергивании приводного элемента.
Область применения - предприятия химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Извещатели, предназначенные для эксплуатации на морских судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением. Необходимость наблюдения РС оговаривается при заказе.
Извещатель может быть установлен во взрывоопасных зонах 1 и 2 классов.
Активация извещателя производится путем извлечения приводного элемента. Этот способ принципиально отличается от способов запуска ручного извещателя у имеющихся аналогов. В этом надёжность и долговечность ИП535-07е.
Конструкция:

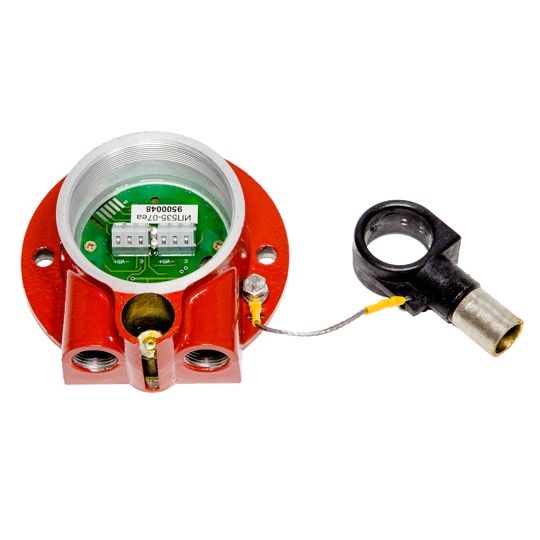

- приводной элемент конструктивно отделен от корпуса
- неокисляющиеся пружинные клеммы WAGO
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- отсутствие механических контакто
Функциональные возможности:
- «антивандальная» конструкция корпуса
- подключение как на размыкание цепи, так и на замыкание
- приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
- вариант исполнения - ручное устройство ПУСК (I макс=0,5А при Uмакс=60В)
- подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей
Преимущества:
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
- активация извещателя без повреждения конструкции
- для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный
Устройство Дистанционного Пуска ИП535-07е «ПУСК» (УДП)
- используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
- максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
- активация УДП производится двумя действиями
Характеристики | Значения |
маркировка взрывозащиты | 1ЕхdmIICT6 |
пылевлагонепроницаемость | IP66 / IР67 |
напряжение питания, В | 8-28 |
максимальный потребляемый ток, мкА | 70 |
условия эксплуатации, °С | от -60 до +85 |
габаритные размеры, не более, мм | 245x135x80 |
масса, не более, кг | 1,0 |
срок службы, не менее, лет | 10 |
гарантийный срок, лет | 5 |
Наименование |
Кол. |
Примечания |
Извещатель |
1 |
|
Кабельный ввод |
2 |
По заявке * |
Кольцо уплотнительное d6-8 мм для кабелей Ø6-8 мм d8-10 мм для кабелей Ø8-10 мм d10-12 мм для кабелей Ø10-12 мм |
2 2 2 |
|
Шайба (поз.4 рис.2 РЭ) d10 мм Шайба (поз.4 рис.2 РЭ) d12 мм |
2 2 |
|
Заглушка (поз.10 рис.2 РЭ) |
1 |
|
Спец. ключ |
1 |
|
Клеммный ключ WAGO |
1 |
|
Дюбель, саморез |
2 |
|
Магнитный ключ |
1 |
|
Козырек |
1 |
По заявке |
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Сертификат соответствия ПБ Сертификат соответствия ТР ТС Свидетельство РМРС |
1 1 1 |
На партию На партию На партию при заказе |
* Комплектация извещателя вводными устройствами (по заказу)
Внешний вид | Обозначение | Расшифровка |
ШТ 1/2" |
штуцер для трубной разводки с резьбой G½"
|
|
ШТ 3/4" | штуцер для трубной разводки с резьбой G¾" | |
КВБ12 |
кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
|
|
КВБ17 | кабельный ввод для бронированного кабеля с диаметром брони до 17 мм | |
КВМ15 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм |
|
КВМ20 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
|
|
ЗГ |
оконечная заглушка
|
|
ОЭ** |
оконечный элемент (ОЭ)*
|
.
*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).
**в соответствии с п.13.15.20 СП 5.13130.2009:
При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)
Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.
Электрические характеристики ОЭ:
- напряжение в шлейфе, В, 8-28
- максимальный ток потребления, мкА, 50
Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и устройства дистанционного запуска ИП535-07е "ПУСК".
Внешний вид |
Обозначение |
Расшифровка |
Козырек |
При необходимости, в заказе укажите "с козырьком", по умолчанию в комплект не входит |
При заказе извещателя необходимо указать:
- наименование извещателя
- вводное устройство 1 и 2
- козырек - по необходимости
- сертификат РМРС - по необходимости
