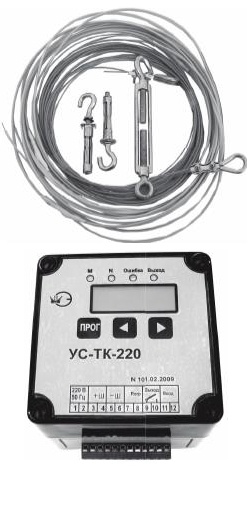

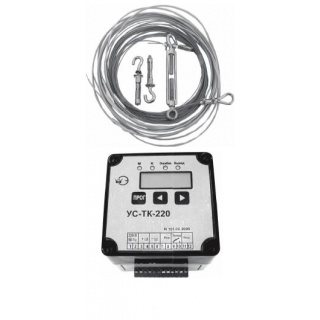

Ех ИП 103-3ВЛ извещатель линейный взрывозащищённый (термокабель)
Предназначен для формирования сигнала о повышении температуры среды, либо скорости изменения температуры среды.
Используются на складах, в строительстве и в других областях промышленности.
Могут быть использованы как термокабель.
Извещатель может быть использован в системах пожарной сигнализации как:
- термокабели, подключаемые к приёмо-контрольному пульту (ПКП) напрямую или через энергетический барьер искрозащиты БИЗ при использовании во взрывоопасных зонах;
- как термокабели, подключённые к ПКП через сервисное устройство УС-ТК, которое позволяет определить место очага пожара.
При использовании извещателя как термокабеля - на всей длине извещателя (термокабеля) с шагом 0,5 м (или иным по заказу) расположены термореле. При повышении температуры окружающей среды термореле срабатывают (контакты замыкаются) — сопротивление уменьшается. Извещатель работает в системах пожарной сигнализации и пожаротушения совместно с приемно-контрольными приборами типа ППК-2, ППС-3, «Рубеж», «Сигнал-42» и другими приборами, обеспечивающими работу с пожарными извещателями, которые включаются в двухпроводный шлейф.
Извещатели Ех ИП103-3ВЛ предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, вид взрывозащиты — «искробезопасная электрическая цепь».
По возможности эксплуатации в рабочем состоянии в различных климатических зонах приборы соответствуют:
- извещатели ИП103-3ВЛ и Ех ИП103-3ВЛ — группе исполнения Д3 по ГОСТ Р 52931-2008 (УХЛ 1.1 по ГОСТ 15150-69) в диапазоне температуры окружающей среды от минус 55ºС до 85ºС, для эксплуатации в рабочем состоянии в атмосфере типа II по ГОСТ 15150-69;
- устройство сервисное УС-ТК группе исполнения В2 по ГОСТ Р 52931-2008 в диапазоне температуры окружающей среды от +5ºС до +40ºС
Характеристики |
Значения |
Класс по НПБ 85-2000 (температурный диапазон срабатывания,°С) |
А2 (54-70), А3(64-76), С(84-100). |
Количество термореле |
от 2 до 200 (по заказу) |
Длина кабеля, м, диапазон |
от 10 до 200 (по заказу) |
Расстояния между термореле (шаг) по длине кабеля |
по заказу |
Минимальное расстояние между термореле по длине кабеля, м |
0,5 |
Диаметр кабеля, мм, не более |
6,5 |
Масса определяется по формуле |
0,02 х L кг, где L- длина в метрах |
Сопротивление замкнутого контакта каждого термореле, Ом, не более |
1,0 |
Максимальное сопротивление кабеля при длине 200 м, Ом (без оконечного резистора) |
60 |
Коммутируемый ток в режиме срабатывания, мА |
от 0,1 до 30,0 |
Коммутируемое напряжение постоянного тока, В |
от 2,5 до 30 |
Степень защищённости от воды и пыли по ГОСТ 14254-96 |
IP54 |
Маркировка взрывозащиты |
1ExiaIIBT6 X, |
Таблица 1- Время срабатывания извещателей всех классов при повышении температуры от условно нормальной
Скорость повышения температуры, C/мин | Время срабатывания, с | |
минимальное | максимальное | |
1 | 1740 | 2760 |
3 | 580 | 960 |
5 | 348 | 600 |
10 | 174 | 329 |
20 | 87 | 192 |
30 | 58 | 144 |
Схема подключения
Стандартная комплектация:
- Извещатель пожарный тепловой линейный взрывозащищённый Ех ИП103-3ВЛ - 1 шт.
- Этикетка - 1 экз. на каждый Извещатель
- Руководство по эксплуатации - 1 экз. на каждые 15 штук Извещателей, но не менее 1 шт в один адрес
При записи извещателей в технической документации и при заказе необходимо указать:
1 — тип извещателя (Ех ИП103-3ВЛ);
2 — температурный класс по НПБ 85-2000 (А2, А3 или С), в скобках, при необходимости, указывается температура срабатывания в градусах Цельсия;
3 — количество термореле (от 2 до 200);
4 — длина кабеля извещателя в метрах (от 1 до 200);
5 — расстояние между термореле (равномерное — без обозначения, неравномерное — указать шаг l1 и, начиная с какой длины l);
6 — номинал резистора Rок оконечной цепи мощностью 0,125 Вт (для извещателей, применяемых с УС Rок=10 Ом);
7 — наличие диода и номинал резистора R1 оконечной цепи мощностью 0,125 Вт (для извещателей, применяемых с прибором УС-ТК, не устанавливаются);
8 — обозначение технических условий.
Примечание: Длина извещателя с равномерным шагом рассчитывается по формуле L, м = l1 х (n +1), где l1 — расстояние между соседними термореле, n — количество термореле
Длина извещателя с неравномерным шагом рассчитывается по формуле L,м = l + l1 х (n -1)+1,0м,
где l — расстояние от начала извещателя до первого термореле по заказу
l1 — расстояние между соседними термореле
n — количество термореле в извещателе
1,0 м — расстояние между последним термореле и оконечной цепью
Пример записи при заказе: Взрывозащищённый извещатель ЕхИП103-3ВЛ класса А3, количество термореле — 20 шт, длина кабеля — 52,5 м, шаг установки термореле — равномерный (2,5 м), Rок=2,4 кОм, диод, R1=10 кОм ЕхИП103-3ВЛ- А3-20-52,5 -2,4 кОм-диод-10 кОм ТУ 4371-141-12150638-2008
Пример обозначения при заказе устройства сервисного: Устройство сервисное модели УС-ТК с питанием 220 В, 50Гц — УС- ТК-220 ТУ 4371-141-12150638-2008
