УС-ТК устройство сервисное
Предназначено для совместной работы с извещателями Ех ИП103-3ВЛ.
Функции устройства:
- контроль состояния
- цифровая индикация расстояния до сработавшего термореле (в метрах) или цифровая индикация номера сработавшего термореле;
- подключение в шлейф ПКП.

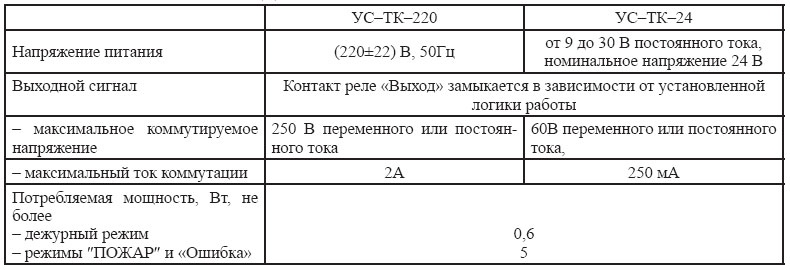

Характеристики моделей УС-ТК:
По возможности эксплуатации в рабочем состоянии в различных климатических зонах приборы соответствует группе исполнения В2 по ГОСТ Р 52931-2008 в диапазоне температуры окружающей среды от +5ºС до +40ºС.
Характеристики |
Значения |
Количество подключаемых извещателей |
1 |
Длина подключаемого извещателя, м, диапазон |
10 — 200 |
Количество термореле в извещателе, шт, диапазон |
2 — 200 |
Погрешность измерения расстояния до сработавшего термореле, м, не более |
±1,5 |
Цена деления цифрового индикатора: |
|
- при индикации расстояния до сработавшего термореле, м |
0,5 |
- при индикации номера сработавшего термореле |
1 |
Схема подключения извещателей |
двухпроводная с компенсацией сопротивления линии связи извещателя при монтаже |
Защищённость корпуса от воды и пыли по ГОСТ 14254 |
IP20 |
Стойкость прибора к механическим воздействиям по ГОСТ 12997 | N2 |
Габаритные размеры настенного корпуса,мм | 110 х 110 х 90 |
Масса прибора, кг, не более | 0,9 |
Режимы работы устройства:
М — измерение и индикация расстояния до ближайшего от устройства сработавшего термореле. В этом режиме расстояния между термореле в извещателе не лимитировано;
N — индикация номера сработавшего термореле. В этом режиме расстояния между термореле в извещателе должны быть равны.
На передней панели прибора размещены: — три кнопки управления (ПРОГ, БОЛЬШЕ и МЕНЬШЕ);
- цифровой четырёхразрядный светодиодный индикатор (красный);
- светодиоды М и N (режимы работы), ОШИБКА, ВЫХОД
Логика работы устройства сервисного:
Дежурный режим. Светодиоды состояния извещателей кратковременно мигают 1 раз в 30 с, на цифровом индикаторе нет индикации.
Режим ″ПОЖАР″. Светодиод состояния извещателя ВЫХОД горит. На цифровом индикаторе индицируются расстояние до ближайшего от устройства сработавшего термореле (режим М) или номер термореле (режим N). Внутренний резистор Rш шунтируется контактом реле — ток в шлейфе ПКП повышается.

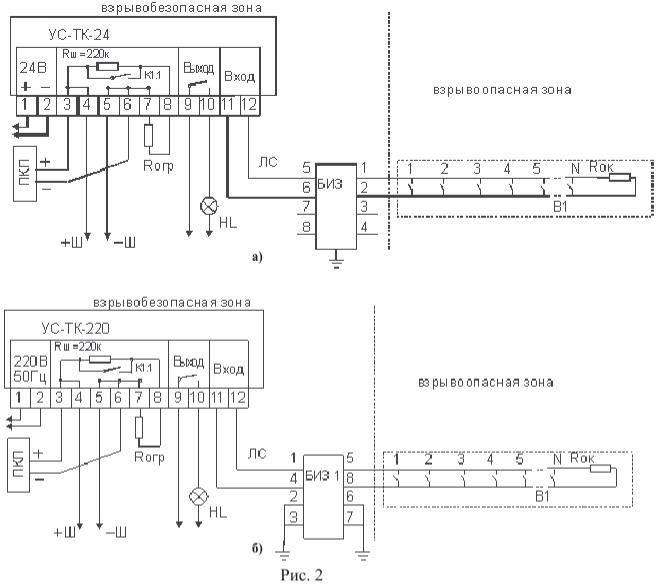

Схема подключения
