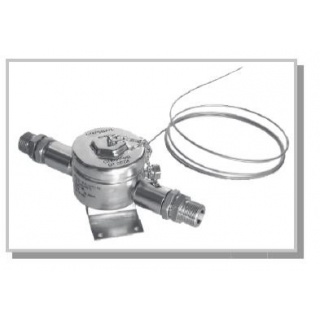

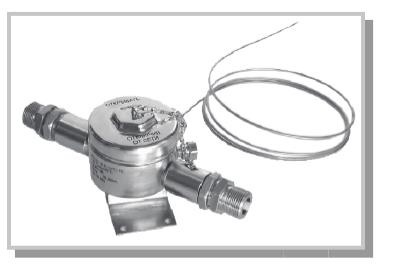

ИП102–1В2 извещатель пожарный тепловой взрывозащищённый двухканальный

Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Извещатель удовлетворяет требованиям «Правил классификации и постройки морских судов».

Извещатель имеет два независимых канала измерения в одном корпусе и термокабеле, что позволит потребителю устанавливать в одном помещении вместо двух корпусов извещателей только один. Длина термодатчика позволяет устанавливать корпус извещателя вне контролируемой зоны, например в помещении с меньшей вероятностью пожара.

Другой вариант использование двух каналов измерения позволит потребителю реализовать функцию предварительного предупреждения, когда каналы настроены, например, на два соседних класса (сработал один канал – «Внимание», сработал второй канал – «Пожар»).

 Два тепловых извещателя в одном корпусе для одной контролируемой зоны.

Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Извещатель удовлетворяет требованиям «Правил классификации и постройки морских судов».

Извещатель имеет два независимых канала измерения в одном корпусе и термокабеле, что позволит потребителю устанавливать в одном помещении вместо двух корпусов извещателей только один. Длина термодатчика позволяет устанавливать корпус извещателя вне контролируемой зоны, например в помещении с меньшей вероятностью пожара.

Другой вариант использование двух каналов измерения позволит потребителю реализовать функцию предварительного предупреждения, когда каналы настроены, например, на два соседних класса (сработал один канал – «Внимание», сработал второй канал – «Пожар»).

 Два тепловых извещателя в одном корпусе для одной контролируемой зоны.

Характеристики

Значения

Конструктивное исполнение

состоит из корпуса с крышкой и гибкого герметичного кабельного двухканального термодатчика (защитная арматура термодатчика – коррозионностойкая сталь 12Х18Н10Т).

Длина кабельного термодатчикаа, L, м

0,5…50 ( определяется при заказе)

Диаметр кабеля термодатчика

 4,6 мм,

Минимально допустимый радиус изгиба кабеля

 60 мм.

Маркировка взрывозащиты

1Exd[ib]IIBT6

Степень защиты оболочки

IP65

Температура срабатывания, °C

69…310

Напряжение питания постоянного тока или от источника знакопеременного напряжения (частотой не более 2Гц со скважностью 0,8-0,9),В

8…28

Номинальное напряжение питания

24 В.

Максимальный потребляемый ток в дежурном режиме, мА

0.1

Температура среды, °С

-55…+70

Извещатели поставляются с кабельными вводами различных исполнений:

для присоединения бронированного кабеля (Б),

для открытой прокладки присоединяемого кабеля (К),

для трубной прокладки кабеля (Т) с присоединительной резьбой G ¾, (возможна поставка с  присоединительной резьбой G½).

Диаметр вводимых кабелей, мм

8 – 10, 10 – 12 и 12 – 14мм.

Извещатели предназначены для крепления на стене.

Способ подключения в шлейф ПКП

 параллельный.

Для индикации режима «Пожар»

 первый канал измерения - красный светодиод, второй канал – зелёный (мигают с частотой 0,5…2Гц).  Светодиоды размещены на боковой стороне корпуса извещателя.

Габаритные размеры, мм

173х79хL



Извещатели имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99.

Внутри извещателя размещены два блока искрозащиты (для каждого датчика свой), которые обеспечивают искробезопасность вида ib каждого кабельного термодатчика при его механическом повреждении или при случайной подаче вместо напряжения питания напряжения до 220В.

Извещатели могут эксплуатироваться в рабочем состоянии в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150–69.

Извещатели работоспособны в течение 1 часа при температуре, °С:

  • для корпуса ИП102–1В2 с электронной схемой ………………85
  • кабельного термодатчика Извещателя ИП 102–1В2 ……………..380

Максимальная температура, после воздействия которой в течение 2 минут Извещатели сохраняют работоспособность:

  • для корпуса ИП102–1В2 с электронной схемой, °С: ……95
  • кабельного термодатчика Извещателя ИП 102–1В2 ………………600



При выпуске из производства каждый канал измерения извещателя настраивается на класс (конкретную температуру срабатывания) в соответствии с заказом, например В (70°С) и С (90°С).

Электрические схемы каналов измерения гальванически развязаны и могут питаться от отдельного шлейфа.

В электронной схеме каждого канала измерения установлен нормальноразомкнутый ключ, который замыкается при достижении заданной температуры срабатывания (режим «Пожар»).

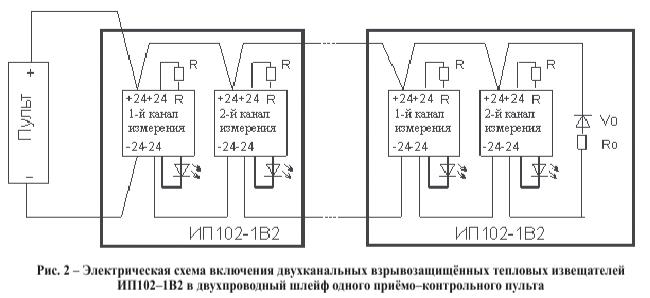

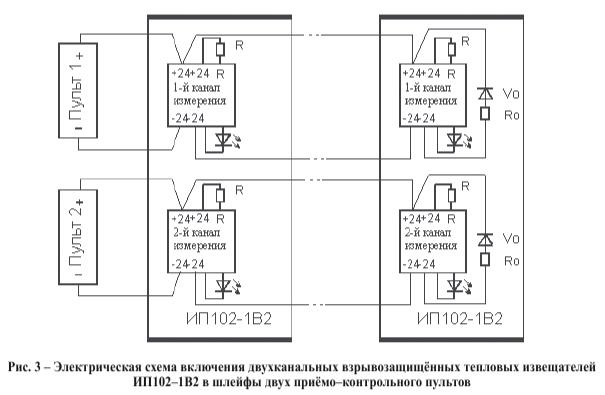

Схема включения извещателей показана на рисунках 2 и 3. Схема 3 применяется для дублирования систем пожаротушения.

Ток через каждый канал измерения в режиме «Пожар» (ключ замкнут) находится в диапазоне от 2 до 7 мА.

Ток через каждый канал измерения в режиме «Пожар» (ключ замкнут) регулируется добавочным резистором на клеммной колодке извещателя. Резистор устанавливается потребителем.

При питании извещателя знакопеременным напряжением при срабатывании ключа возрастает потребление только по положительной составляющей питающего напряжения.

Извещатель может использоваться с приёмоконтрольными приборами типа ППК2, УОТС, «Аккорд», «Рубин», «Старт–4», «Яхонт» и др.

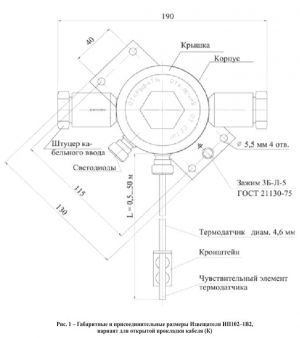

Рис.1 Габаритные размеры

Рис. 2-3

Стандартная комплектация:

Обозначение

документа

Наименование

Кол.

Примечание

908.2240.00.000,

908.2242.00.000,

908.2243.00.000,

908.2244.00.000,

908.2258.00.000,

908.2503.00.000,

908.2504.00.000

ИП101-1В-А,

ИП101-1В-АДР-А,

ИП102-1В-НС

ИП102-1В-АДР-НС

ИП102-1В-НК

ИП102-1В-АДР-НК

ИП102-1В-НК

ИП102-1В-АДР-НК

ИП101-1В-НК

ИП101-1В-АДР-НК

ИП102-1В2

ИП102-1В1х2

1шт.

со штуцерами в соответствии с заказом: - под

прокладку открытого кабеля;

- под прокладку кабеля в трубе с присоедини-

тельной резьбой G3/4-В или G1/2-В;

- под бронированный кабель

- под прокладку кабеля в металлорукаве Герда-

МГ-16 или Герда-МГ-22

908.2242.00.005

Кронштейн

1шт.

для ИП102-1В всех моделей

908.2242.00.005

Кронштейн

1шт.

для ИП102-1В1х2- дополнительный кронштейн

908.2240.00.000 ПС

Паспорт

1экз.

на каждый Извещатель

908.2240.00.000 РЭ

Руководство по эксплуа-

тации

1 экз

на каждые 15 шт Извещателей, поставляе-

мых в один адрес



Диск с программным

обеспечением

1 шт

На партию адресных Извещателей, постав-

ляемых в один адрес

Комплект монтажных частей КМЧ

(по отдельному заказу)

908.2784.00.000 МЧ



1

для всех одноканальных ИП102-1В

908.2784.00.000 МЧ



2

для двухзонного ИП102-1Вх2

908.2784.00.000-01МЧ



1

для двухканального ИП102-1В2

Комплект ЗИП (для Извещателей без индекса Р), диаметр подключаемого кабеля от 8 до 14 мм

908.2013.00.013

Кольцо уплотнительное

2 шт.

для кабеля диаметром 8-10 мм

908.2013.00.013-02

Кольцо уплотнительное

2 шт.

для кабеля диаметром 10-12 мм

908.2013.00.013-04

Кольцо уплотнительное

2 шт.

для кабеля диаметром 12-14 мм

Комплект ЗИП (для Извещателей с индексом Р), диаметр подключаемого кабеля от 8 до 14 мм

908.2013.00.013-01*

Кольцо уплотнительное

2 шт.

для кабеля диаметром 8-10 мм

908.2013.00.013-03

Кольцо уплотнительное

2

шт.

для кабеля диаметром 10-12 мм

908.2013.00.013-05

Кольцо уплотнительное

2 шт.

для кабеля диаметром 12-14 мм

ЗИП для моделей под кабель диаметром от 14-18 мм

908.2013.00.013-06*

Кольцо уплотнительное

2 шт

для кабеля диаметром 14-15 мм

908.2013.00.013-07

(смесь резиновая 6190-38

2 шт

для кабеля диаметром 15-16 мм

908.2013.00.013-08

ТУ 2512-046-00150281-

2 шт

для кабеля диаметром 16-17 мм

908.2013.00.013-09

2003)

2 шт

для кабеля диаметром 17-18 мм



Примечание:

1* При применении штуцера с присоединительной резьбой G1/2-В кольцо уплотнительное для кабеля диаметром 12-14 мм не применяется и не укладывается

2* Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на извещатель при поставке или вложены в комплект ЗИП

3*. Для моделей с резьбовыми заглушками ЗИП не поставляется



Пример обозначения при заказе:

1 – наименование и модель извещателя (ИП102–1В2) ;
2 – дополнительный шифр приемки (МР – для приборов, изготовленных под техническим наблюдением Российского морского регистра судоходства)

3– температурный класс по НПБ 85–2000 первого канала измерения (см. Таблицу 1)
     от В до Н10 – для максимальных Извещателей;
     от ВR1 до H10R1 – для максимально–дифференциальных Извещателей;
(в скобках указывается температура срабатывания в градусах Цельсия);
4 – температурный класс по НПБ 85–2000 второго канала измерения (см. Таблицу 1)
     от В до Н10 – для максимальных Извещателей;
     от ВR1 до H10R1 – для максимально–дифференциальных Извещателей;
(в скобках указывается температура срабатывания в градусах Цельсия);
5– тип штуцера кабельных вводов:
Т– под трубную прокладку кабеля с резьбой G¾–В;
Т –G½– под трубную прокладку кабеля с резьбой G½–В;
К – под кабель для открытой прокладки;
Б – под бронированный кабель
М — для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ (см. раздел «штуцеры кабельные», рис.3).
6 – длина кабельного термодатчика в метрах;
7 – обозначение технических условий.

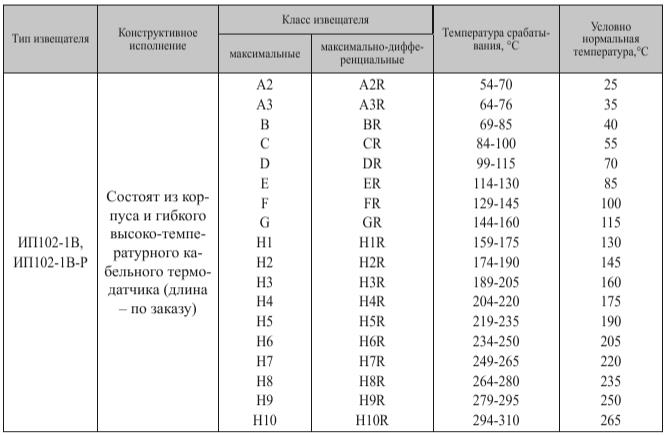

Таблица 1 - Обозначение моделей и классов извещателей:

1. Двухканальный пожарный тепловой взрывозащищённый извещатель модели ИП 102–1В2, изготовленный под техническим наблюдением Российского морского регистра судоходства класс первого канала FR1 (температура срабатывания 130°С), класс второго канала С (температура срабатывания 90°С), под бронированный кабель, длина кабельного термодатчика – 5 метров:

«ИП 102–1В2 –МР– FR1(130°С)– С(90°С) –Б– 5,0 ТУ 4371–118–12150638–2005».

2. Двухканальный пожарный тепловой взрывозащищённый извещатель модели ИП 102–1В2, класс обоих каналов Н10 (температура срабатывания 300°С), прокладка кабеля в трубе, резьба на штуцере G½–В, длина кабельного термодатчика – 10 метров:

«ИП 102–1В2 –Н10(300°С)– Н10(300°С)–Т–G½–10,0 ТУ 4371–118–12150638–2005».
