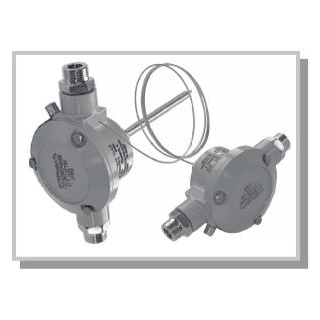

- ИП101-1В-АДР, ИП102-1В-АДР извещатель пожарный тепловой адресный взрывозащищённый

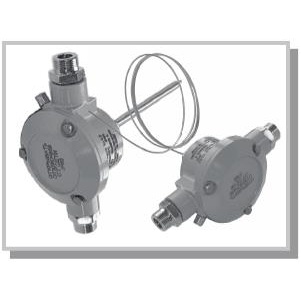

ИП101-1В-АДР, ИП102-1В-АДР извещатель пожарный тепловой адресный взрывозащищённый
Предназначен для использования в составе систем пожарной сигнализации и предназначены в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при превышении температуры среды (или скорости изменения температуры среды) выше допустимой.
По своим техническим (кроме схем включения) характеристикам, массе, габаритным и установочным размерам извещатели ИП101-1В-АДР и ИП102-1В-АДР соответствуют ИП 101-1В и ИП 102-1В.

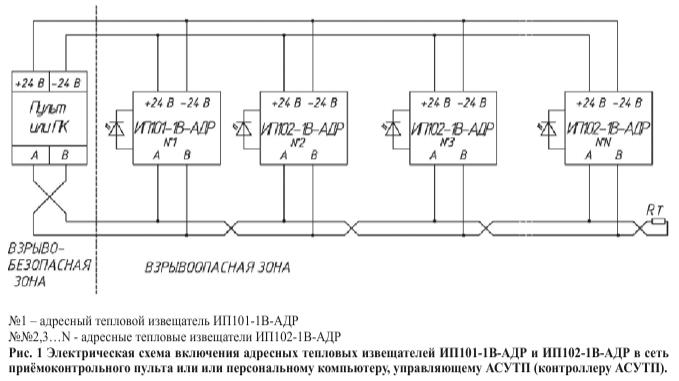

Выходным сигналом извещателей является выход интерфейса RS485 по протоколу MODBUS(RTU). Они подключаются в сеть параллельно по четырёхпроводной линии связи. Последний извещатель в сети должен содержать резистор-терминатор Rт. В качестве линии связи используется витая пара. Максимальная длина линии связи L = 1000 м.
Извещатели адресные пожарные тепловые взрывозащищенные могут использоваться с приёмоконтрольными приборами, контроллерами АСУТП и ПК работающих по протоколу MODBUS(RTU). В одной сети могут находиться любые другие извещатели и устройства, работающие по протоколу MODBUS(RTU).
Максимальное количество приборов в сети ограничивается нагрузочной способностью интерфейса RS485 применяемого ПКП и находится в пределах от 32 до 247 штук. Диапазон адресов в соответствии с протоколом MODBUS (RTU) от 0 до 247. Адреса устанавливаются по заказу потребителя. Диапазон необходимых адресов указывается в примечании к заказу.
Стандартная комплектация:
Обозначение документа |
Наименование |
Кол. |
Примечание |
|
|
ИП101-1В-АДР-А, ИП102-1В-АДР |
1 шт. |
со штуцерами в соответствии с заказом: - под прокладку открытого кабеля; - под прокладку кабеля в трубе с присоедини- тельной резьбой G3/4-В или G1/2-В; - под бронированный кабель - под прокладку кабеля в металлорукаве Герда- МГ-16 или Герда-МГ-22 |
|
908.2242.00.005 |
Кронштейн |
1 шт. |
для ИП102-1В всех моделей |
|
908.2242.00.005 |
Кронштейн |
1 шт. |
для ИП102-1В1х2- дополнительный кронштейн |
|
908.2240.00.000 ПС |
Паспорт |
1 экз. |
на каждый Извещатель |
|
908.2240.00.000 РЭ |
Руководство по эксплуа- тации |
1 экз |
на каждые 15 шт Извещателей, поставляе- |
|
мых в один адрес |
||||
|
Диск с программным обеспечением |
1 шт |
На партию адресных Извещателей, постав- |
|
ляемых в один адрес |
||||
|
Комплект монтажных частей КМЧ |
(по отдельному заказу) |
||
908.2784.00.000 МЧ |
|
1 |
для всех одноканальных ИП102-1В |
|
908.2784.00.000 МЧ |
|
2 |
для двухзонного ИП102-1Вх2 |
|
908.2784.00.000-01МЧ |
|
1 |
для двухканального ИП102-1В2 |
|
Комплект ЗИП (для Извещателей без индекса Р), диаметр подключаемого кабеля от 8 до 14 мм |
||||
908.2013.00.013 |
Кольцо уплотнительное |
2 шт. |
для кабеля диаметром 8-10 мм |
|
908.2013.00.013-02 |
Кольцо уплотнительное |
2 шт. |
для кабеля диаметром 10-12 мм |
|
908.2013.00.013-04 |
Кольцо уплотнительное |
2 шт. |
для кабеля диаметром 12-14 мм |
|
Комплект ЗИП (для Извещателей с индексом Р), диаметр подключаемого кабеля от 8 до 14 мм |
||||
908.2013.00.013-01* |
Кольцо уплотнительное |
2 шт. |
для кабеля диаметром 8-10 мм |
|
908.2013.00.013-03 |
Кольцо уплотнительное |
2 шт. |
для кабеля диаметром 10-12 мм |
|
908.2013.00.013-05 |
Кольцо уплотнительное |
2 шт. |
для кабеля диаметром 12-14 мм |
|
|
ЗИП для моделей под кабель диаметром от 14-18 мм |
|||
908.2013.00.013-06* |
Кольцо уплотнительное |
2 шт |
для кабеля диаметром 14-15 мм |
|
908.2013.00.013-07 |
(смесь резиновая 6190-38 |
2 шт |
для кабеля диаметром 15-16 мм |
|
908.2013.00.013-08 |
ТУ 2512-046-00150281- |
2 шт |
для кабеля диаметром 16-17 мм |
|
908.2013.00.013-09 |
2003) |
2 шт |
для кабеля диаметром 17-18 мм |
Примечания:
1) При применении штуцера с присоединительной резьбой G1/2-В кольцо уплотнительное для кабеля диаметром 12-14 мм не применяется и не укладывается
2) Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на Извещатель при поставке или вложены в комплект ЗИП
3) Для моделей с резьбовыми заглушками ЗИП не поставляется.
Пример обозначения при заказе:
1 – наименование и модель;
2 – температурный класс по НПБ 85–2000: (см.раздел ИП102-1В, ИП102-1В-Р Таблица 1)
от В до Н10 – для максимальных;
от ВR1 до H10R1 – для максимально–дифференциальных;
от ВR до H10R – для Извещателей с дифференциальной характеристикой. (в скобках указывается температура срабатывания в градусах Цельсия);
3 – материал корпуса и способ установки: А– алюминиевый сплав, установка на кронштейне;
НС– коррозионностойкая сталь 12Х18Н10Т, установка на стене;
НК– коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне
4 – тип штуцера:
Т – под прокладку кабеля в трубе с резьбой G?–B;
Т – G? – под прокладку кабеля в трубе с резьбой G?–B;
К – под кабель для открытой прокладки;
Б – под бронированный кабель
М — для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ .
5 – длина кабельного термодатчика в метрах;
6 – обозначение технических условий
Примечание. Количество — 6шт., адрес — 10 по 15.
1 – наименование;
2 – класс (В)
3 – материал корпуса и способ установки Извещателя:
А– алюминиевый сплав, установка на кронштейне;
НС – коррозионностойкая сталь 12Х18Н10Т, установка на стене;
НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне
4 – тип штуцера кабельного ввода:
Т – G? – под прокладку кабеля в трубе с резьбой G?–В;
Т – G? – под прокладку кабеля в трубе с резьбой G?–В;
К – для открытой прокладки кабеля;
Б – для прокладки бронированного кабеля
М – для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ.
5 – обозначение технических условий.
Примечание. Количество – 1 шт, адрес – 016.
