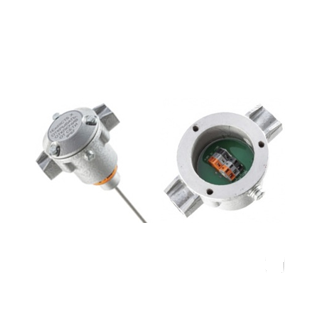

ИП103-2/1-ТР извещатель пажарный тепловой взрывозащищенный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

Извещатель имеет взрывозащищенное исполнение и выпускается в следующих модификациях:

  1. ИП103-2/1-ТР с видом взрывозащиты “взрывонепроницаемая оболочка” и маркировкой взрывозащиты 1ExdIICT5/T6 X по ГОСТ 30852.0-2002;
  2. ИП103-2/1-ТР-ОЭ оборудован оконечным элементом и имеет вид взрывозащиты “взрывонепроницаемая оболочка”, внутренняя искробезопасная цепь [ia], маркировку взрывозащиты 1Exd[ia]IICT5/T6 X по ГОСТ 30852.0-2002

Извещатели, предназначенные для эксплуатации на морских судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением. Необходимость наблюдения РС оговаривается при заказе/

Характеристики

Значения

Вид климатического исполнения

ОМ2

Тип атмосферы

III по ГОСТ 15150-69

Степень защиты

IР67 по ГОСТ 14254-96.

Предельный коммутируемый ток

 0,1 А.

Ток потребления ИП103-2/1-ТР-ОЭ, не более:

50 мкА. ИП103-2/1-ТР пассивный и ток не потребляет

Полное сопротивление замкнутых контактов не более

1,0 Ом.

Напряжение питания

ИП103-2/1-ТР-ОЭ  - 8-28 В.

ИП103-2/1-ТР допускается включать извещатель в шлейфы с напряжением питания 6-28 В.

Условия эксплуатации

 температура окружающего воздуха для соответствующих температурных классов

Т5 от -600С до +1000С;

Т6 от -600С до +850С;

 относительная влажность воздуха

100% при температуре не более 250С и давлении от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

Габаритные размеры корпуса извещателя (без установленных кабельных вводов) не более

 112х86х113 мм.

Длина трубки чувствительного элемента

 147±1 мм.

Масса извещателя не более

0,9 кг.

Назначенный срок службы

 10 лет.



Преимущества:

  • ИП103-2/1-ТР пассивный, ток не потребляет,
  • ТР термореле на рамыкание (НЗ - "сухой контакт")
  • при питании по искробезопасной цепи может устанавливаться в зону класса «0»
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • подключение в адресные системы пожарной сигнализации

Конструкция:

  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • чувствительный элемент выполнен из нержавеющей стали

Температурный класс настройки извещателя, °С

Извещатель

Класс

Температура настройки,°С

Температура,°С

ИП103-2/1-ТР

A3

70

64-76

B

75

69-85

C

90

84-100



Стандартная комплектация:

Обозначение

Наименование

Кол.

Примечание

4371-001-43082497

Извещатель

1



Кабельный ввод

2

По заявке *

Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

2



Шайба d10 мм

2



Шайба d12 мм

2



Заглушка

1



Клеммный ключ WAGO

1



Спец. ключ

1



Защитный колпачок

1



Кронштейн с крепежом

1

По заказу

4371-001-43082497-98-01 РЭ

Руководство по эксплуатации

1



4371-001-43082497-98-01 ПС

Паспорт

1





Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию

Свидетельство РМРС

1

На партию при заказе

* Комплектация извещателя вводными устройствами (по заказу)

Вводные устройства

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50


Кронштейн представляет собой цельную деталь из нержавеющей стали для крепежа извещателей пожарных тепловых взрывозащищенных серии ИП101-07 и ИП103-2/1

kr1 Кронштейн При необходимости, в заказе укажите "с кронштейном"




Пример записи извещателя при заказе:

Извещатель пожарный тепловой взрывозащищенный ИП103-2/1-ТР, класс С, комплектация 2хКВМ15, ТУ 4371-001-43082497-98.

Извещатель пожарный тепловой взрывозащищенный ИП103-2/1-ТР-ОЭ, класс В, комплектация 1хКВБ12, ТУ 4371-001-43082497-98.
