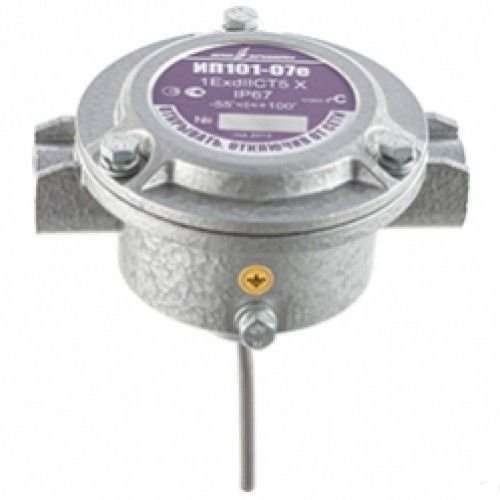

ИП101-07е извещатель пожарный тепловой взрывозащищенный
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Используется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Модификация извещателя |
Маркировка взрывозащиты |
Температура окружающей среды, оС |
Температура контролируемой среды, оС |
ИП101-07е |
1ExdIICТ4 Х |
от -60 до +115 |
от -60 до +130 |
1ExdIICТ5 Х |
от -60 до +100 |
от -60 до +100 |
|
1ExdIICT6 Х |
от -60 до +80 |
от -60 до +80 |
|
ИП101-07е-ОЭ |
1Exd[ia]IICТ4 Х |
от -60 до +115 |
от -60 до +130 |
1Exd[ia]IICТ5 Х |
от -60 до +100 |
от -60 до +100 |
|
1Exd[ia]IICT6 Х |
от -60 до +80 |
от -60 до +80 |
Функциональные возможности:
- возможность работы в жестких климатических условиях до -60°С
- подключение, как на размыкание цепи, так и на замыкание
- условия эксплуатации извещателя в соответствии с температурным классом Т4/Т5/Т6
- подключение в адресные системы пожарной сигнализации
Конструкция:
- неокисляющиеся пружинные клеммы WAGO
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- чувствительный элемент выполнен из нержавеющей стали
Преимущества:
- уникальная тепловая чувствительность
- световая индикация при срабатывании
- высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
Характеристики |
Значения |
маркировка взрывозащиты |
1ЕхdIICТ4/Т5/T6 X |
маркировка взрывозащиты в модификации с оконечным элементом |
1Ехd[ia]IICТ4/Т5/T6 X |
температурный класс настройки извещателя |
А1, A2 , A3, B, C, D, E |
температура срабатывания, °С |
54-130 |
напряжение питания, В |
8-28 |
максимальный потребляемый ток, не более, мкА |
30 |
условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов, °С |
Т4 от - 60 до + 115 |
Т5 от - 60 до + 100 |
|
Т6 от - 60 до + 85 |
|
габаритные размеры, не более, мм |
180 x 94 x 160 |
масса, не более, кг |
1,0 |
срок службы, не менее, лет |
10 |
гарантийный срок, лет |
5 |
Извещатель |
Класс |
Температура настройки,°С |
Температура**,°С |
ИП101-07е |
A1 |
60 |
54-65 |
A2 |
60 |
54-70 |
|
A3 |
70 |
64-76 |
|
B |
75 |
69-85 |
|
C |
90 |
84-100 |
|
D |
105 |
99-115 |
|
E |
120 |
114-130 |
Стандартная комплектация:
Обозначение |
Наименование |
Кол. |
Примечание |
4371-001-43082497 |
Извещатель |
1 |
|
Кабельный ввод |
2 |
По заявке * |
|
Кольцо уплотнительное d6-8 мм для кабелей Ø6-8 мм d8-10 мм для кабелей Ø8-10 мм d10-12 мм для кабелей Ø10-12 мм |
2 2 2 |
|
|
Шайба d10 мм |
2 |
|
|
Шайба d12 мм |
2 |
|
|
Заглушка |
1 |
|
|
Клеммный ключ WAGO |
1 |
|
|
Спец. ключ |
1 |
|
|
Защитный колпачок |
1 |
|
|
Кронштейн с крепежом |
1 |
По заказу |
|
4371-001-43082497-98-01 РЭ |
Руководство по эксплуатации |
1 |
|
4371-001-43082497-98-01 ПС |
Паспорт |
1 |
|
|
Сертификат соответствия ПБ |
1 |
На партию |
Сертификат соответствия ТР ТС |
1 |
На партию |
|
Свидетельство РМРС |
1 |
На партию при заказе |
* Комплектация извещателя вводными устройствами (по заказу)
Вводные устройства
Состав комплекта |
Состав комплекта |
Состав комплекта |
ШТ½ |
ШТ¾ |
ЗГ |
КВБ12 |
КВБ17 |
- |
КВМ15 |
КВМ20 |
- |
Внешний вид | Обозначение | Расшифровка |
ШТ 1/2" | штуцер для трубной разводки с резьбой G½" | |
ШТ 3/4" | штуцер для трубной разводки с резьбой G¾" | |
КВБ12 | кабельный ввод для бронированного кабеля с диаметром брони до 12 мм | |
КВБ17 | кабельный ввод для бронированного кабеля с диаметром брони до 17 мм | |
КВМ15 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм |
|
КВМ20 | кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм | |
ЗГ | оконечная заглушка | |
ОЭ** | оконечный элемент (ОЭ)* |
*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).
**в соответствии с п.13.15.20 СП 5.13130.2009:
При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)
Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.
Электрические характеристики ОЭ:
- напряжение в шлейфе, В, 8-28
- максимальный ток потребления, мкА, 50
Кронштейн представляет собой цельную деталь из нержавеющей стали для крепежа извещателей пожарных тепловых взрывозащищенных серии ИП101-07 и ИП103-2/1.
Кронштейн | При необходимости, в заказе укажите "с кронштейном" |
При заказе необходимо указать:
- марку извещателя
- тип вводного устройства
- количество вводного устройства
- температурный класс
- РМРС ( по необходимости)
Извещатель пожарный тепловой взрывозащищенный ИП101-07е, класс А3 (или температура срабатывания), комплектация 2хКВМ15, ТУ 4371-004-43082497-01.
Извещатель пожарный тепловой взрывозащищенный ИП101-07е-ОЭ, класс В (или температура срабатывания), комплектация 1хКВБ12, ТУ 4371-004-43082497-01.
