ЭКРАН-ИНФО-О табло оповещатель пожарный

Предназначено для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации.

Предназначено для работы в  жестких климатических условиях, обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.

Применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.



Предназначено для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации.

Предназначено для работы в  жестких климатических условиях, обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.

Применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.

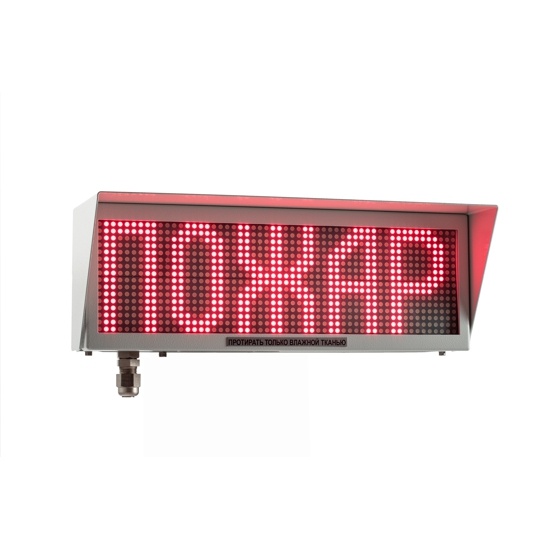

«ЭКРАН–ИНФО-О» - табло световое/светозвуковое (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.

Варианты выведения сообщений (текст, пиктограммы):

  • статичная надпись
  • мигающая надпись
  • бегущая строка
  • последовательность из статичных сообщений (В последовательности могут участвовать от 2 до 4 сообщений)

Вывод всех вариантов сообщений возможен как со звуком, так и без звука!

Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый.

«ЭКРАН-ИНФО-О» — способен заменить серию от двух до четырех оповещателей.

Характеристики Значения
пылевлагонепроницаемость IP66
температура эксплуатации -60°C до +75°C
напряжение питания, В
12-24 VDC/100-240 VAC
максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А 0,5 / 0,1
информационное световое поле оповещателя, точек
56х16
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
мигание светового канала может быть задано в диапазоне частот, Гц
0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм
453х226х155
масса, не более, кг
8,5
срок службы, не менее, лет
10
гарантийный срок, лет
5

Технические характеристики УУО* (устройство управления оповещателем)

напряжение питания, В
12-24
максимальный потребляемый ток, не более, А
0,15
количество отдельно конфигурируемых дискретных входов с приоритетом
4
габаритные размеры, не более, мм
210х80х55


Отличительные особенности:

  • высокая контрастность при ярком солнечном свете
  • вывод текста и пиктограмм на любом языке
  • создание надписей пользователем через USB-порт
  • возможность дистанционного управления до 4-х установленных надписей
  • эксплуатация в жестких климатических условиях -60°C до +75°C
  • подключение в адресные системы пожарной сигнализации за счет подключения к адресным меткам и расщирителям

Конструкция:

  • стальной корпус с порошковым покрытием или в корпусе из нержавеющей стали
  • закаленное стекло толщиной 6мм
  • козырек - защита от атмосферных воздействий

Ключевые характеристики:

  • любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
  • высокая коррозийная стойкость и пылевлагонепроницаемость IP66
  • контроль цепей питания и управления на обрыв и короткое замыкание
  • применение супер ярких светодиодов Kingbright

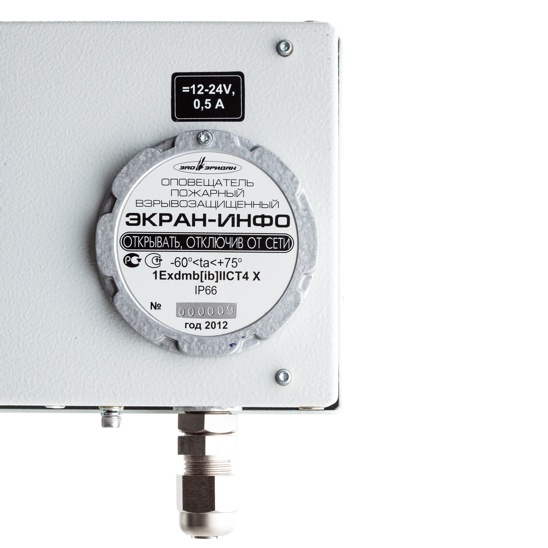

По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО-О» комплектуется УУО (устройство управления оповещателем) УУО предназначено для дистанционного управления надписями оповещателя.

Отличительные особенности УУО:

  • связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
  • УУО является ведущим устройством
  • значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
  • контроль линии связи с оповещателем «ЭКРАН-ИНФО»
  • надписи на «ЭКРАН-ИНФО-О» отображаются поочередно в зависимости от сигналов на входах управления УУО и приоритета входа.
    Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.
  • наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля

Стандартная комплектация:

Наименование

Кол.

Примечания

Оповещатель

1



Кабельный ввод

1

По заказу

Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

1

1

1



Шайба d10 мм

Шайба d12 мм

1

1



Кронштейн

1



Козырек

1



Болт анкерный

4

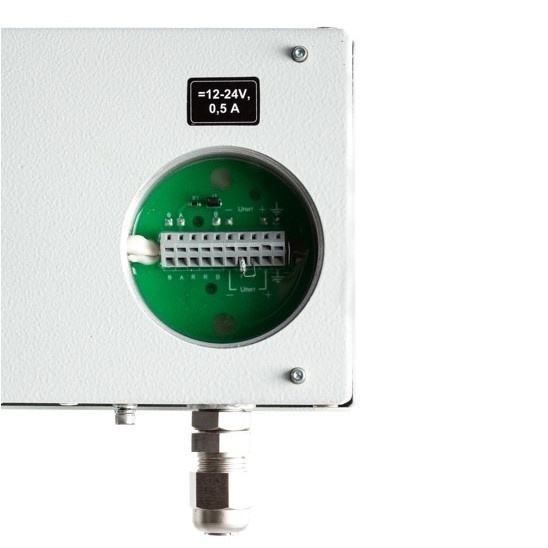

Клеммный ключ WAGO

1



Предохранитель

1



Спец. ключ для крышки

1



Ключ шестигранный S2,5

1



Ключ шестигранный S4

1



Преобразователь USB↔RS-485

1

ПИ1/ПИ2 по заказу

Устройство управления УУО

1

По заказу, корпус по заказу

Паспорт 4371-007-43082497-05-03 ПС

1



Сертификат соответствия ПБ

Сертификат соответствия ТР ТС

1

1

На партию

На партию для Ех исполнения



Кабельный ввод

Внешний вид Обозначение Расшифровка
КВП20 КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1
ШТ 1/2"
 штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2
КВБ12
 кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода D=15 мм
КВМ20 КВМ20
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=20 мм
ЗГ
 оконечная заглушка



ПИ1 - Подключение к компьютеру «ЭКРАН-ИНФО-О» для работы с программным обеспечением. ПИ1 подключается непосредственно к разъемам прибора. Длина линии связи между ПИ1 и компьютером может достигать нескольких метров (обычно 1-2 м).

ПИ2 - Подключение к компьютеру «ЭКРАН-ИНФО-О» для работы с программным обеспечением. Преобразователь ПИ2 отличается от ПИ1 наличием гальванической развязки, что делает связь значительно более помехоустойчивой и позволяет прокладывать линии (RS-485) от «ЭКРАН-ИНФО-О» до ПИ2 длиной до нескольких километров.

УУО - Устройство управления оповещателем предназначено для дистанционного управления надписями оповещателя
