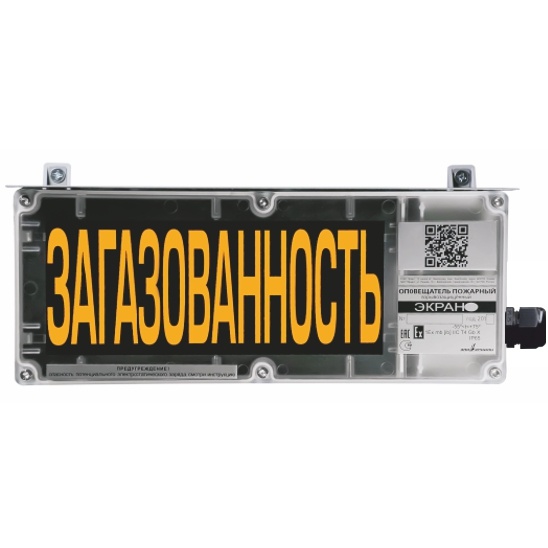

ЭКРАН-О табло оповещатель пожарный

Предназначено для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации.

Предназначено для работы в  жестких климатических условиях (-60°C до +75°C), обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.

Предназначено для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации.

Предназначено для работы в  жестких климатических условиях (-60°C до +75°C), обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.

Модификации:

  • «ЭКРАН-О-С3» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
  • «ЭКРАН-О-С» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло

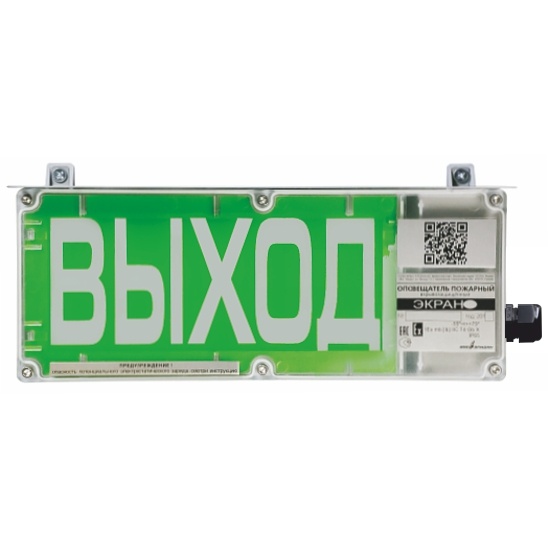

  • «ЭКРАН-О-СУ» - световой эвакуационный указатель с постоянным свечением табло

Дополнительные секции оповещателя табло "ЭКРАН-О":

  • Световой оповещатель «ЭКРАН-О-С», эвакуационный светоуказатель «ЭКРАН-О-СУ» и светозвуковой оповещатель «ЭКРАН-О-С3» с обозначение К1 - поставляются без дополнительных секций
  • Выпускаются оповещатели «ЭКРАН-О-С», «ЭКРАН-О-СУ» и «ЭКРАН-О-С3» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке

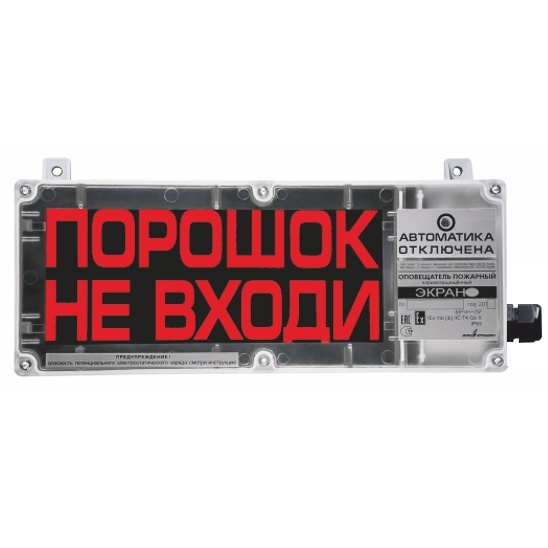

  • Новинка! Оповещатели «ЭКРАН-О-С», «ЭКРАН-О-СУ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.
Характеристики Значения
cтепень защиты оболочки IP66
условия эксплуатации, °С от -60...+75 °C
тип звукового сигнала сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
напряжение питания, В 12-24 / 100-240
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5

Потребляемый ток ЭКРАН-О-СЗ-К1

Напряжение питания, В

Режим свечения
Потребляемый ток, не более, мА
12
Ярко
150
ПП
70
24
Ярко
65
ПП
35
100-240 Ярко  20
ПП 10

Потребляемый ток дополнительными функциями:
- потребление звуковой функции при питании 12-24В/100-240В, 40/5 мА;
- оотребление световой доп. секции при питании 12-24В/100-240В, не более,  10/5 мА


Отличительные особенности оповещателя табло "ЭКРАН-О":

  • низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
  • эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
  • контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
  • высококонтрастные надписи табло «ЭКРАН-О-С», «ЭКРАН-О-СУ» и «ЭКРАН-О-С3»
  • подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
  • световой сигнал оповещателя контрастно различим при освещённости до 1500 лк в телесном угле 90 градусов с расстояния 15 метров.
  • для «ЭКРАН-О-С3» возможно изменение характера звучания — 2 режима

Конструкция:

  • размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната
  • предусмотрена установка козырька (опция)
  • поставляются с кабельным вводом КВП12
  • предусмотрена замена надписи без демонтажа оповещателя
  • возможность настройки режимов звука и света непосредственно на объекте

Ключевые характеристики:

  • наряжение питания 12-24 В или 220 В
  • высокая пылевлагонепроницаемость IP66
  • эксплуатация в жестких климатических условиях от -60 ...+75 °C
  • предусмотрена возможность световой или звуковой дополнительной секции (обозначение К3 и К4)
Стандартная комплектация:

Наименование

Кол.



Примечания



Оповещатель ЭКРАН-О

1

По заказу

Дюбель, саморез

2



Козырек

1

По заказу

Клеммный ключ WAGO

1



Ключ шестигранный S4

1



Паспорт

1



Сертификаты соответствия

-

На партию

Комплектация оповещателя ЭКРАН-О доп.секцией

№ комплекта

Состав комплекта

К1

Оповещатель

К2

Оповещатель с доп. световой секцией





Условные обозначения:

С - световой

СЗ - свето-звуковой

СУ - указатель

Комплектация оповещателей и указателей "ЭКРАН-О" дополнительной секцией:

№ комплекта

состав комплекта

обозначение комплекта

К1

Оповещатель без доп. секции

ЭКРАН-О-С/СЗ/СУ

К2

Оповещатель с доп. световой секцией

ЭКРАН-О-С/СЗ/СУ



Наличие козырька:

Оповещатель и указатель "ЭКРАН-О" в стандартной комплектации поставляется без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

Кабельный ввод:

Табло "ЭКРАН-О" в стандартной комплектации поставляется с кабельныйм вводом КВП20

Внешний вид Обозначение Расшифровка
КВП20 КВП20 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)

При заказе оповещателя укажите:

  1. Название оповещателя и его модификацию (например: ЭКРАН-О-СЗ).
  2. Цвет свечения и фона, какая требуется надпись (например: табло с надписью "ПОЖАР" красным цветом на черном фоне).
  3. Есть ли потребность в козырьке. В стандартный комплект поставки козырек не входит!
  4. Напряжение питания (например: 12-24В)
  5. Наличие дополнительной секции (например: комплектация К2 с доп. секцией, "АВТОМАТИКА ОТКЛЮЧЕНА")
