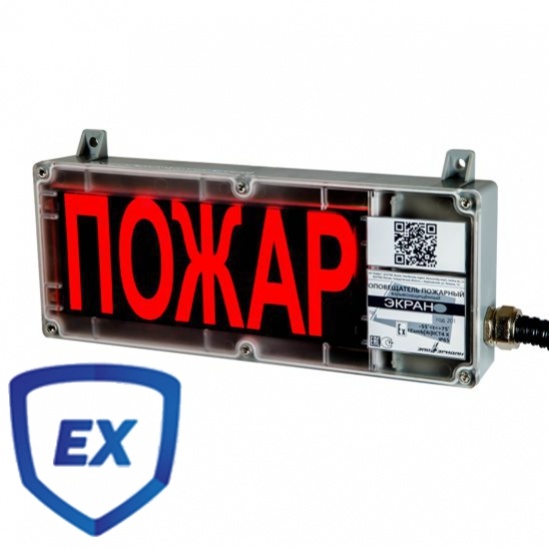

ЭКРАН-а оповещатель пожарный взрывозащищенный адресный

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне.
Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст, пиктограмы, цвет надписи, фон табло и длина кабеля более 1,5 метра принимается по заявке.


Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне.
Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст, пиктограмы, цвет надписи, фон табло и длина кабеля более 1,5 метра принимается по заявке.


Модификации:
  • ЭКРАН-а-С - световой оповещатель с мигающим режимом работы табло (по заявке возможен вариант - с постоянным свечением табло)
  • ЭКРАН-а-СЗ - светозвуковой оповещатель с мигающим режимом работы табло со звуковым давлением не менее100 дб;
Оповещатели ЭКРАН-а-С, ЭКРАН-а-СЗ выпускаются с дополнительной свето-информационной секцией «Автоматика отключена».


Отличительные особенности:

  • подключение по 4-х проводной  линии
  • питание электрической схемы оповещателя осуществляется от адресного шлейфа
  • контроль цепи питания на обрыв и короткое замыкание – от внешнего источника питания

Ключевые характеристики:

  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)

Конструкция:

  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната

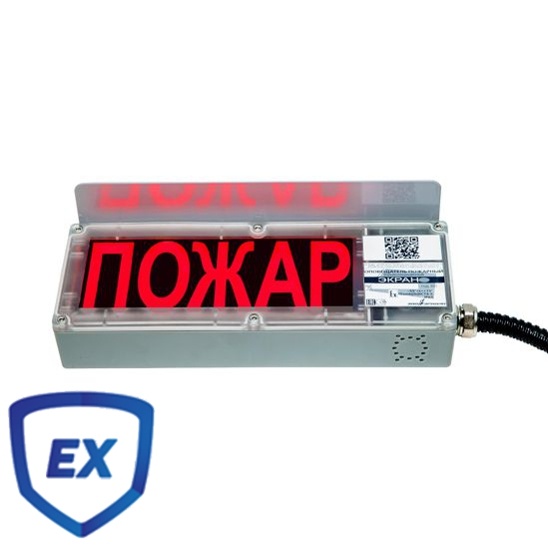

  • предусмотрена установка козырька (опция) ВНИМАНИЕ!  В стандарный комплект поставки козырек не входит!
  • Схема оповещателя:

Ключевые характеристики:

  • высокая пылевлагонепроницаемость и ударопрочность IP66
  • виброустойчивость (заливка компаундом)
Характеристики Значения
маркировка взрывозащиты
1Ехmb[ib]IIT4 X
пылевлагонепроницаемость IP66
уровень звукового давления, на расстоянии (1,00 ± 0,05) м, не менее, дБ  100
напряжение питания, В
12-24
максимальный потребляемый ток от источника питания, не более, мА

- световая функция
210
- звуковая функция
50
- дополнительная секция
50
максимальный потребляемый ток, не более, мА

- от адресного шлейфа
2
условия эксплуатации, °С
от -60 до +75°С
количество оповещателей в адресном шлейфе, не более, шт
120
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5
Общая комплектация оповещателя ЭКРАН-а с постоянно присоединенным кабелем в металлорукаве.


Наименование

Кол.

Примечания

Оповещатель ЭКРАН-а

1



Дюбель, саморез

2



Муфта

1



Козырек

1

По заказу

Ключ шестигранный S4

1



Магнитный ключ

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию





Условные обозначения комплектации оповещателей и указателей "ЭКРАН-а":
  • С - световой
  • СЗ - свето-звуковой
  • к1 - базовая комплектация, длина кабеля 1,5 метра
  • к2 - с дополнительной секцией со светодиодом и надписью, например, "Автоматика отключена"

Примеры записи оповещателя при заказе:

Оповещатель пожарный взрывозащищенный адресный ЭКРАН-а-С-К 1, цвет желтый, надпись «АВТОМАТИКА ОТКЛЮЧЕНА, ТУ 4371-007-43082497-05, 1 шт.

Оповещатель пожарный взрывозащищенный адресный ЭКРАН-а-СЗ-К2, цвет красный, надпись «ПОЖАР», козырек, ТУ 4371-007-43082497-05, 1 шт.

Оповещатель пожарный взрывозащищенный адресный ЭКРАН-а-С-К1-ККВ, 2 хКВМ15, 1хЗГ, цвет красный, надпись «ПОЖАР», козырек, ТУ 4371-007-43082497-05, 1 шт.
