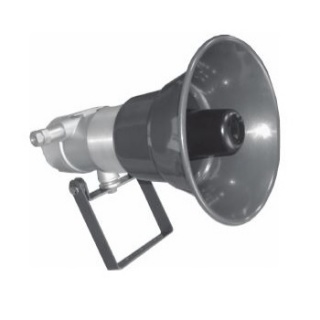

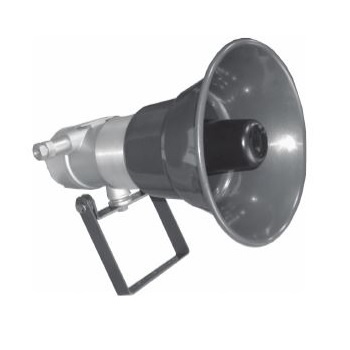

ГРВ-25А громкоговорители взрывозащищенные

Взрывозащищенные громкоговорители ГРВ-25А поставляются с двумя кабельными вводами различных исполнений:

• для присоединения бронированного кабеля ( Б),
• для открытой прокладки присоединяемого кабеля (К).

В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10 и 10 — 12мм.

Рис. 1 Положение взрывозащищенного громкоговорителя ГРВ-25А при эксплуатации

а)                                                                                                             б)

Рис. 2 Схемы электрические подключения взрывозащищенных громкоговорителей ГРВ-25А
а — подключение к усилителю с выходным сопротивлением 8 Ом (подключение без трансформатора)
б — подключение к ретрансляционной сети (входное сопротивление — 8, 500 или 1000 Ом)

ВА — звуковая катушка громкоговорителя
Т — трансформатор
ХТ — клеммная колодка
П — перемычка
- взрывонепроницаемая оболочка (Взрывозащищенный громкоговоритель). Климатическое исполнение по ГОСТ 15150-69 — УХЛ1

Примеры включения взрывозащищённых громкоговорителей ГРВ-25А в комплекте с оборудованием компании JD-MEDIA (Южная Корея) для аварийного звукового или речевого оповещения

Особенностью применения рекомендуемого оборудования является:
- во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99 располагаются только взрывозащищённые громкоговорители ГРВ-25А (маркировка взрывозащиты 1ЕхdIIBT6 X), соединительные коробки серии ЕхКСУВ (маркировка взрывозащиты ExdIICU или 1ExdIICT6) и кабели линий связи;
- остальное оборудование (трансляционные усилители, блоки питания, микрофоны и др.) располагается во взрывобезопасных зонах.
Примечание – соединительные коробки серии ЕхКСУВ применяются при необходимости сложной коммутации кабелей линий связи во взрывоопасной зоне. Подробные характеристики коробок приведены в данном каталоге в соответствующем разделе и на сайте компании.

В конструкции громкоговорителей ГРВ-25А предусмотрены:
- дублированные клеммы, в частности, «Общий» и «1000 Ом»;
- два кабельных ввода для кабелей диаметром от 6 до 12 мм.
В линиях связи рекомендуется применять негорючий малодымный кабель, например ПВСнг-LS 2х1,5 или ПВСнг-LS 2х2,5.

Рекомендуемое оборудование компании JD-MEDIA (Южная Корея):
- программируемый таймер ТМ-100 — встраиваемый модуль звукового или речевого оповещения. Речевая трансляция в ручном и передача записанных сообщений в автоматическом режиме. Длительность записанных сообщений до 60 секунд;
- трансляционные усилители серии DP: одноканальные PA-112, PA124, PA136, PA148, двухканальные PA-212, PA224, четырёхканальные PA-412, PA424. Мощность от 120 до 960 Вт (120, 240, 360, 480 или 960 Вт). Напряжение питания 220В, 50Гц и 24 В постоянного тока (для аварийных режимов). Применение выходов напряжением 100 В позволяет выполнять длинные линии связи;
- модуль контроля линии связи между усилителем и громкоговорителями.Встраивается в усилители серии DP (1 шт на каждый канал усилителя)
- микрофонный пульт PS-100;
- блок питания ЕР-3352 – блок аварийного питания с зарядным устройством 24В/2.5А, 2 выхода 24В/32А, 3 выхода 24В/16А, 220В

Контроль линии связи.
Применение в трансляционных усилителях встраиваемого модуля FD-200 (определение неисправности линии связи) позволяет осуществлять контроль линии связи между громкоговорителями и усилителями. В случае обрыва или замыкания линии связи в модуле FD-200 замыкается контакт реле. Для подключения модуля FD-200 к громкоговорителям необходимо применение дополнительного двухпроводного кабеля – см рисунки ниже.

Рисунок 1

Рисунок 1. Схема системы речевого оповещения. Подключение громкоговорителей ГРВ-25А к четырёхканальным трансляционным усилителям серии DP PA-412, PA424 в режиме двухканального усилителя (работа на две зоны) с применением двух модулей контроля линии FD200. Допускается работа на одну, две и четыре зоны.
ГРВ-25 – взрывозащищённый громкоговоритель
РА-412 – четырёхканальный трансляционный усилитель
FD-200- модуль контроля линии связи между усилителем и громкоговорителем
ЕР-3352 – блок аварийного питания
Коробки соединительные ЕхКСУВ условно не показаны
Максимальное количество громкоговорителей в каждой зоне определяется по формуле N=P/2х20, где Р – мощность применяемого усилителя (480 или 960 Вт)

Рисунок 2

Рисунок 2. Схема системы речевого оповещения. Подключение громкоговорителей ГРВ-25А к одноканальным трансляционным усилителям серии DP PA-112, PA124, PA136, PA148 с применением модуля контроля линии FD200.
ГРВ-25 – взрывозащищённый громкоговоритель
РА-112 – одноканальный трансляционный усилитель
FD-200- модуль контроля линии связи между усилителем и громкоговорителем
ЕР-3352 – блок аварийного питания
ТМ-100 — программируемый таймер
Максимальное количество громкоговорителей в линии связи определяется по формуле N=P/20, где Р – мощность применяемого усилителя (120, 240, 360 или 480 Вт)

Пример обозначения при заказе

По рисунку 1:
- ГРВ-25А-К ТУ4371-134-12150638-2007 — 20шт.
- трансляционный усилитель РА-412 DP — 1шт.
- программируемый таймер ТМ100 – 1шт.
- блок аварийного питания ЕР-3352 – 1шт.
- микрофонный пульт PS-100 — 1 шт.
- модуль контроля линии FD-200 — 2шт.
- коробка соединительная ЕхКСУВА-П20-К-5(2,5мм2) ТУ3449-092-12150638-2002 – 2шт.

По рисунку 2:
- ГРВ-25А-К ТУ4371-134-12150638-2007 — 5шт.
- трансляционный усилитель РА-112 DP — 1шт.
- программируемый таймер ТМ100 – 1шт.
- блок аварийного питания ЕР-3352 – 1шт.
- микрофонный пульт PS-100 — 1шт.
- модуль контроля линии FD-200 — 1шт.

Стандартная комплектация:

1.  Громкоговоритель ГРВ-25А - 1 шт. два кабельных ввода для открытой прокладки кабеля (К) или прокладки бронированного кабеля (Б) диаметром от 8 до 12 мм по поясной изоляции
2.  Этикетка 1 экз.
3.  Руководство по эксплуатации 1 экз.
4. Упаковка

Комплект ЗИП:

• Кольцо уплотнительное (смесь резиновая ИРП 1347) - 2 шт для кабеля диаметром 8-10 мм

Обозначение при заказе взрывозащищенные громкоговорителя:

1- тип громкоговорителя (ГРВ-25А);

2- типы штуцеров кабельных вводов:

- К — для открытой прокладки кабеля диаметром от 8 до 12мм;

- Б — для прокладки бронированного кабеля диаметром от 8 до 12мм.

3 — обозначение технических условий.
