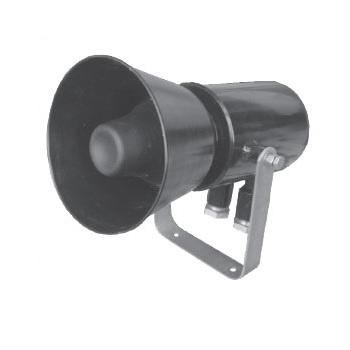

СПИКЕР–М оповещатель речевой

Предназначен для непрерывной круглосуточной работы (трансляция заранее записанной звуковой информации о действиях, направленных на обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при совместной работе с ПКУ.

Могут использоваться во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.


Предназначен для непрерывной круглосуточной работы (трансляция заранее записанной звуковой информации о действиях, направленных на обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при совместной работе с ПКУ.

Могут использоваться во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.


Запуск происходит при подаче напряжения. Речевое сообщение транслируется постоянно до отключения питания. Выбор и регулировка громкости производится заранее при помощи переключателя на плате в процессе монтажа. На предприятии-изготовителе по заказу потребителя производится запись необходимого звукового сообщения.

При помощи интерфейса RS-485 можно связать компьютер с СПИКЕР-М, что позволяет:
- транслировать предварительно записанные в память оповещателя сообщения (все или 1, постоянно или 1 раз, с возможностью задания пауз);
- записать при помощи компьютера и микрофона новые звуковые сообщения и скопировать их в память устройства с присвоением номера;
- транслировать звуковые сообщения с микрофона или из памяти компьютера без необходимости записывать их в память устройства.

Оповещатель пожарный речевой СПИКЕР-М поставляется с двумя кабельными вводами:

  • для присоединения бронированного кабеля (исполнение Б),
  • для открытой прокладки присоединяемого кабеля (исполнение К).

В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8-10 мм., 10-12 мм., 12-14 мм.

Характеристики

Значения

Уровень звукового давления на речевом сообщении на расстоянии 1 метра не менее

 110 дБ.

Объём сообщений (объём памяти), не менее

10 минут.

Количество записанных звуковых сообщений в память до

16.

Продолжительность непрерывной работы звукового оповещателя в режиме трансляции, не более

1 часа.

Потребляемая мощность в режиме трансляции сообщений, не более

35 Вт.

Примечание — Потребляемая мощность зависит от положения регулятора громкости, выбранного тона речевого/звукового сигнала.

Напряжение питания

модель СПИКЕР-М-12 — 9-56 В постоянного тока.

модель СПИКЕР-М-220 — 187-243 переменного тока 50 Гц.

Маркировка взрывозащиты по ГОСТ Р 51330.0-99

 1ЕхdIIBТ6 Х

Температура эксплуатации в атмосфере типа II по ГОСТ 15150-69

 от -40 до 55 градусов

Эффективный диапазон частот (ограниченный полем допусков +6 или -14 дБ от уровня ср. звукового давления 800-3150 Гц), не уже 400-3150 Гц

степень защиты от воды и пыли по ГОСТ 14254-96

IP54

Материал корпуса оповещателя

 алюминиевый сплав

Габаритные размеры, не более

 340 мм. х 205 мм. х 205 мм.

Способ крепления на стене

 2 болта, д. 8 мм.

Масса, не более

 4,5 кг.

Рисунок 1

Рис.1 Положение Речевого оповещателя СПИКЕР-М при эксплуатации

Рисунок 3

Рис.3 Схемы электрические подключения оповещателей пожарных речевых СПИКЕР-М-220 с питанием от сети  220В,  50Гц — и СПИКЕР-М-12 с питанием постоянным током — б

ВА — звуковой излучатель; 1 — электрическая схема на печатных платах; ХТ — клеммная колодка; d — взрывонепроницаемая оболочка
SA1:SA4 — переключатели для выбора номера речевого сообщения

Рисунок 2

 Рис.2 Габаритные размеры речевого оповещателя СПИКЕР-М



Стандартная комплектация:

Наименование

Кол.

Примечание

Речевой блок

1 шт.

Два кабельных ввода с штуцерами для открытой прокладки кабеля диаметром 8-14 мм. (подключение громкоговорителей ГРВ-25А-К)

Два кабельных ввода с штуцерами для открытой прокладки кабеля, или прокладки кабеля в трубе с присоединительной резьбой Т- G ½-В или Т -G ¾ -В, или прокладки бронированного кабеля диаметром от 8 до 14 мм. по поясной изоляции





Громкоговоритель ГРВ-25А-К в комплекте

1 или 2 шт.

по заказу Два кабельных ввода с штуцерами для открытой прокладки кабеля диаметром 8-12 мм.

Кабель ПВС 3х1,5



Длина кабеля для каждого громкоговорителя – по заказу, от 1,5 до 10 метров.

Адаптер сети АС3-М-220

1 шт.

По отдельному заказу

Диск



C программным обеспечением и руководством по эксплуатации

Этикетка

1 экз.



Руководство по эксплуатации

1 экз.



Упаковка оповещателя





Комплект ЗИП

Кольцо уплотнительное (смесь резиновая ИРП 1347)

 4 шт

4 шт

для кабеля диаметром 8-10 мм. для кабеля диаметром 12-14 мм.

Обозначение при заказе


1 — тип прибора (Оповещатель пожарный речевой СПИКЕР-М);

2 — напряжение питания:

- 12 (9-56 В постоянного тока);

- 220 (187-243 переменного тока 50 Гц);

3 — типы кабельных вводов:

- К — для открытой прокладки кабеля диаметром 8-12 мм;

- Б — для прокладки бронированного кабеля диаметром 8-12 мм.

4 — обозначение технических условий.

5 — текст речевых сообщений, например:

1. Внимание! Пожар! Персоналу срочно покинуть помещение через основной выход.

2. Внимание! Пожар! Персоналу отключить электрооборудование и срочно покинуть помещение через запасной выход.

3. Внимание! Персоналу срочно надеть средства индивидуальной защиты.

4. Внимание! Отбой пожарной опасности.
