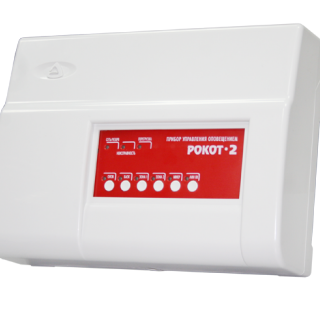

РОКОТ-2 прибор управления оповещением

Прибор имеет три входа для подключения линий управления (ЛУ):

• Для работы в системе «Карат» предусмотрен прибор «Рокот-2» вариант «К», со встроенным блоком реле БР-4-1.
• Вход управления ЛУ1 для автоматического включения прибора в режим оповещения по сигналу от прибора пожарной сигнализации.
• Вход управления ЛУ2 для ручного включения прибора в режим оповещения от кнопки дистанционного управления. Кроме того, с использованием этой кнопки возможен перевод прибора в состояние задержки начала оповещения и отмены задержек оповещения.
• Вход управления УПРТ для автоматического включения прибора в режим трансляции внешнего сигнала с входа ТВХ (например, сигналов ГО и ЧС).
  • Прибор имеет три сигнальных входа для подключения источников звукового сигнала:
  • Вход ТВХ - для подключения внешнего источника сигнала трансляции.
  • Вход МК - для подключения микрофона.
  • Вход ЛВХ - линейный вход для подключения источника звукового сигнала при трансляции и записи собственных сообщений.

Выходы прибора:

• Четыре выхода ЛО1...ЛО4 для подключения линий оповещения. ЛО1 и ЛО2 объединены в первую зону оповещения, а ЛО3 и ЛО4 - во вторую. К каждой ЛО может быть подключено параллельно до 10 АС, имеющих согласующий трансформатор (АС-2-2, АС-2-4, АС-3-2, АС-3-4). Допускается также последовательно-параллельное подключение двух или четырех АС номинальным входным сопротивлением 4 Ом (АС-2-1, АС-2-3, АС-3-1, АС-3-3).
• Выход ЛСО для подключения линии светового оповещения.
• Линии ЛО и ЛСО контролируются автоматически через каждые двадцать секунд при работе в дежурном режиме. Прибор определяет неисправность при обрыве или коротком замыкании линии в любой ее точке.
• Выход ЛВЫХ для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.
• Выход "Неисправность" для сигнализации о состоянии прибора.
•

Прибор имеет следующие основные режимы работы:

• дежурный;
• оповещение по первой зоне;
• оповещение по двум зонам;
• блокировка тревожного оповещения;
• трансляция сигнала с линейного или микрофонного входа;
• трансляция сигнала с внешнего источника;
• защита от глубокого разряда АБ.

Служебные режимы работы:

• калибровка прибора;
• запись кодового числа разблокировки клавиатуры;
• запись речевых сообщений;
• тестирование системы.

Схемы подключения

Схема внешних подключений прибора «Рокот-2»

Схема подключения акустических систем «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4» к прибору «Рокот-2»

Схема подключения акустических систем «АС-2-1», «АС-2-3», «АС-3-1», «АС-3-3» к прибору «Рокот-2»

Стандартная комплектация:

1. Прибор управления оповещением "Рокот-2" - 1 шт.
2. Кнопка дистанционного управления - 1 шт.
3. Руководство по эксплуатации - 1 шт.
4. Резистор С2-33Н-0,25-3,9 кОм±5 %  - 5 шт.
5. Резистор С2-33Н-0,25-7,5 кОм±5 % - 1 шт.
