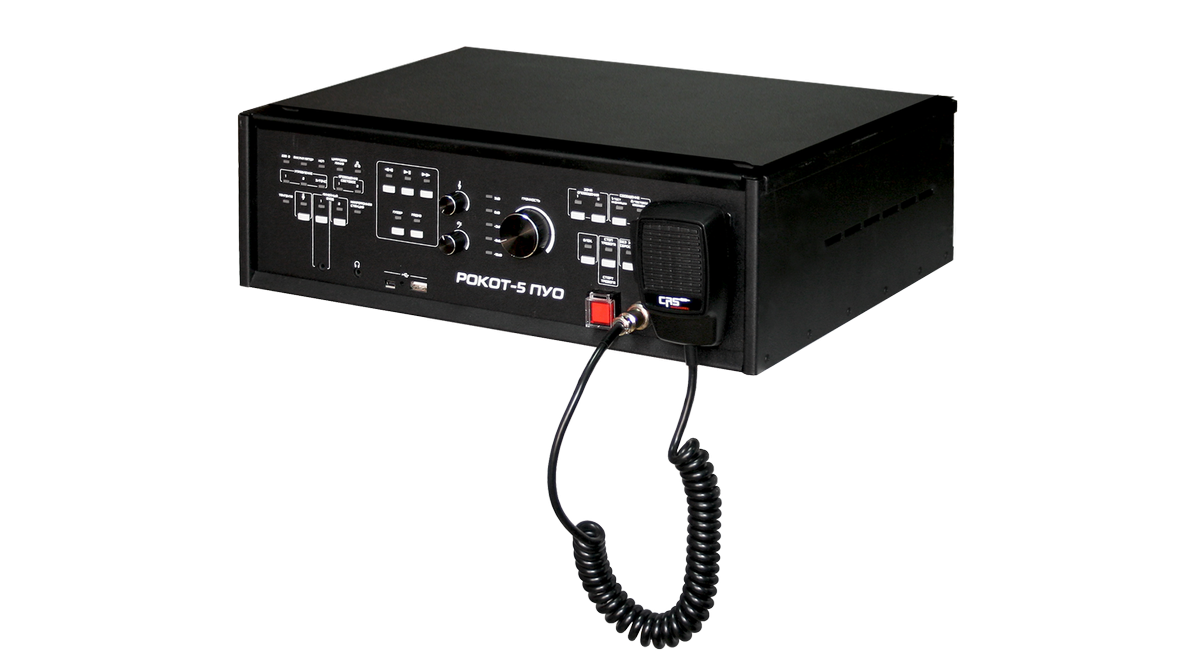

РОКОТ-5 ПУО исполнение 2 прибор управления оповещением
Предназначен для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.
Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», микрофонной станции «Рокот-5 МС» и акустических систем АС-4, АС-5, АС-6, подключенных с помощью соединительных линий.
ВХОДЫ прибора:
Рокот-5 ПУО имеет три входа для подключения линий управления (Управление1, 2 и 3):
- Вход управления 1 «УПРАВЛЕНИЕ1» предназначен для автоматического включения прибора в режим оповещения сообщения 1 по сигналу от прибора пожарной сигнализации (ППКОП).
- Вход управления 2 «УПРАВЛЕНИЕ2» предназначен для автоматического включения прибора в режим оповещения сообщения 2 по сигналу от прибора пожарной сигнализации (ППКОП).
- Вход управления 3 «УПРАВЛЕНИЕ3» предназначен для автоматического включения прибора в режим трансляции внешнего сигнала со входа ГОЧС.
Линии управления контролируются непрерывно во всех режимах работы прибора.
Прибор имеет сигнальные входы для подключения источников звукового сигнала:
- ЛИНЕЙНЫЙ ВХОД 1 – для подключения внешнего источника сигнала трансляции.
- ЛИНЕЙНЫЙ ВХОД 2 – для подключения внешнего источника сигнала трансляции.
- линейный Вход ГОЧС – для подключения внешнего источника сигнала трансляции ГОиЧС.
- Вход ТАНГЕНТА – для подключения тангенты.
- Вход МИКРОФОН – для подключения микрофона.
ВЫХОДЫ прибора:
- Четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). Прибор определяет неисправность при обрыве или коротком замыкании линии. - Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
- Выход ЛИНЕЙНЫЙ ВЫХОД служит для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.
- Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных усилителей.
- Выход «наушники» – для подключения головных телефонов («наушников»).
- Выход НСП – «неисправность» предназначен для сигнализации о состоянии прибора. Тип выхода – «сухие контакты реле». Нормальному состоянию системы оповещения соответствует замкнутое состояние выхода.
Рокот-5 ПУО имеет следующие основные режимы работы:
- дежурный;
- музыкальное сопровождение (дежурный с музыкальным сопровождением);
- трансляция сигнала с линейного или микрофонного входа;
- оповещение (тревога);
- воспроизведение пользовательских сообщений по расписанию;
Характеристики |
Значения |
Количество зон оповещения |
2 |
Количество линий оповещения |
4 |
Максимальная нагрузочная способность линий оповещения |
120 Вт |
Максимальное значение действующего напряжение выходного сигнала в линии оповещения |
100 В |
Количество линий светового оповещения |
2 |
Количество линий управления |
3 |
Количество записанных заводских речевых сообщений |
4 |
Количество сообщений, записываемых пользователем |
4 |
Количество сообщений, записываемых пользователем для оповещения по расписанию |
5 |
Длительность пользовательских сообщений |
ограничено ёмкостью SD карты |
Количество линейных входов |
3 |
Количество линейных выходов |
1 |
Габаритные размеры |
425x360x130 мм |
Масса без аккумуляторной батареи, не более |
9 кг |
Диапазон рабочих температур |
-10... 55 °С |
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
93% |
Напряжение питания (ток переменный) |
от 165 до 253 В |
Максимальная мощность, потребляемая от сети, не более |
200 Вт |
Количество устанавливаемых в прибор АБ |
2 шт. x 12В |
Ток потребления от аккумуляторной батареи в дежурном режиме при отсутствии сетевого питания, не более |
300 мА |
Номинальная емкость резервной аккумуляторной батареи |
12 Ач |
Схемы подключения
Стандартная комплектация:
- Прибор управления оповещением «Рокот-5 ПУО исп.2» (исп.4) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Карта памяти MicroSD 4 Гб* - 1 шт.
- Батарея питания CR2032 3 В Lithium - 1 шт.
- Тангента - 1 шт.
- Клеммник винтовой 2EDGK-5,0-02P-14-00A (H) - 5 шт.
- Клеммник винтовой 2EDGK-5,0-05P-14-00A (H) - 2 шт.
- Ножка приборная самоклеящаяся - 5 шт.
- Резистор 3,9 кОм 5 %, 0,25 Вт - 6 шт.
- Резистор 7,5 кОм 5 %, 0,25 Вт - 2 шт.
- Резистор 47 кОм 5 %, 0,25 Вт - 4 шт.
- Диод 1N4007 - 2 шт.
- Кабель питания - 1 шт.
- Ухо - 2 шт.
- Винт М4 12 - 6 шт.
- Усилитель мощности «Рокот-5 УМ» в комплекте**
- Акустические системы АС-4 (-5, -6, -4-2) в комплекте**
- Микрофонная станция Рокот-5 МС в комплекте**
* - допускается поставка прибора с MicroSD картой памяти ѐмкостью 1 Гб или 2 Гб;
** - поставляется по спец. заказу.
