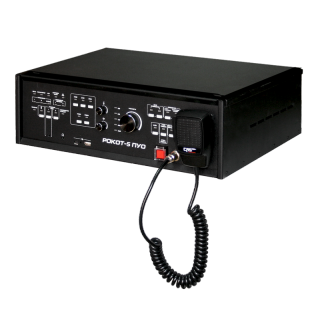

РОКОТ-5 ПУО исполнение 4 прибор управления оповещением

Предназначен для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.

Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», микрофонной станции «Рокот-5 МС» и акустических систем АС-4, АС-5, АС-6, подключенных с помощью соединительных линий.



Предназначен для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.

Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», микрофонной станции «Рокот-5 МС» и акустических систем АС-4, АС-5, АС-6, подключенных с помощью соединительных линий.



ВХОДЫ прибора:

Рокот-5 ПУО имеет три входа для подключения линий управления (Управление1, 2 и 3):

  • Вход управления 1 «УПРАВЛЕНИЕ1» предназначен для автоматического включения прибора в режим оповещения сообщения 1 по сигналу от прибора пожарной сигнализации (ППКОП).
  • Вход управления 2 «УПРАВЛЕНИЕ2» предназначен для автоматического включения прибора в режим оповещения сообщения 2 по сигналу от прибора пожарной сигнализации (ППКОП).
  • Вход управления 3 «УПРАВЛЕНИЕ3» предназначен для автоматического включения прибора в режим трансляции внешнего сигнала со входа ГОЧС.

Линии управления контролируются непрерывно во всех режимах работы прибора.

Прибор имеет сигнальные входы для подключения источников звукового сигнала:

  • ЛИНЕЙНЫЙ ВХОД 1 – для подключения внешнего источника сигнала трансляции.
  • ЛИНЕЙНЫЙ ВХОД 2 – для подключения внешнего источника сигнала трансляции.
  • линейный Вход ГОЧС – для подключения внешнего источника сигнала трансляции ГОиЧС.
  • Вход ТАНГЕНТА – для подключения тангенты.
  • Вход МИКРОФОН – для подключения микрофона.

ВЫХОДЫ прибора:

  • Четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
    Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). Прибор определяет неисправность при обрыве или коротком замыкании линии.
  • Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
  • Выход ЛИНЕЙНЫЙ ВЫХОД служит для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.
  • Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных усилителей.
  • Выход «наушники» – для подключения головных телефонов («наушников»).
  • Выход НСП – «неисправность» предназначен для сигнализации о состоянии прибора. Тип выхода – «сухие контакты реле». Нормальному состоянию системы оповещения соответствует замкнутое состояние выхода.

Рокот-5 ПУО имеет следующие основные режимы работы:

  • дежурный;
  • музыкальное сопровождение (дежурный с музыкальным сопровождением);
  • трансляция сигнала с линейного или микрофонного входа;
  • оповещение (тревога);
  • воспроизведение пользовательских сообщений по расписанию;

Характеристики

Значения

Количество зон оповещения

2

Количество линий оповещения

4

Максимальная нагрузочная способность линий оповещения

120 Вт

Максимальное значение действующего напряжение выходного сигнала в линии оповещения

30 В

Количество линий светового оповещения

2

Количество линий управления

3

Количество записанных заводских речевых сообщений

4

Количество сообщений, записываемых пользователем

4

Количество сообщений, записываемых пользователем для оповещения по расписанию

5

Длительность пользовательских сообщений

ограничено ёмкостью SD карты

Количество линейных входов

3

Количество линейных выходов

1

Габаритные размеры

425x360x130 мм

Масса без аккумуляторной батареи, не более

9 кг

Диапазон рабочих температур

-10... 55 °С

Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более

93%

Напряжение питания (ток переменный)

от 165 до 253 В

Максимальная мощность, потребляемая от сети, не более

200 Вт

Количество устанавливаемых в прибор АБ

2 шт. x 12В

Ток потребления от аккумуляторной батареи в дежурном режиме при отсутствии сетевого питания, не более

300 мА

Номинальная емкость резервной аккумуляторной батареи

12 Ач



Схемы подключения

Схема подключений УМ и АС

Стандартная комплектация:

  1. Прибор управления оповещением «Рокот-5 ПУО исп.2» (исп.4)  - 1 шт.
  2. Руководство по эксплуатации - 1 шт.
  3. Карта памяти MicroSD 4 Гб* - 1 шт.
  4. Батарея питания CR2032 3 В Lithium - 1 шт.
  5. Тангента  - 1 шт.
  6. Клеммник винтовой 2EDGK-5,0-02P-14-00A (H) - 5 шт.
  7. Клеммник винтовой 2EDGK-5,0-05P-14-00A (H) - 2 шт.
  8. Ножка приборная самоклеящаяся - 5 шт.
  9. Резистор 3,9 кОм 5 %, 0,25 Вт - 6 шт.
  10. Резистор 7,5 кОм 5 %, 0,25 Вт - 2 шт.
  11. Резистор 47 кОм 5 %, 0,25 Вт - 4 шт.
  12. Диод 1N4007 - 2 шт.
  13. Кабель питания - 1 шт.
  14. Ухо - 2 шт.
  15. Винт М4 12 - 6 шт.
  16. Усилитель мощности «Рокот-5 УМ» в комплекте**
  17.  Акустические системы АС-4 (-5, -6, -4-2) в комплекте**
  18. Микрофонная станция Рокот-5 МС в комплекте**

* - допускается поставка прибора с MicroSD картой памяти ѐмкостью 1 Гб или 2 Гб;

** - поставляется по спец. заказу.
