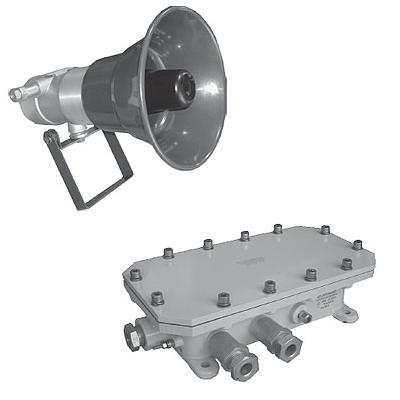

СПИКЕР оповещатели пожарные звуковые взрывозащищенные

Запись звуковых сообщений производится на предприятии-изготовителе по заказу потребителя. СПИКЕР запускается при подаче напряжения питания или внешними сигналами управления. Выбранное сообщение или звуковой сигнал транслируется непрерывно до отключения питания или до снятия сигнала управления. Выбор сообщения для трансляции производится переключателями на плате при монтаже речевого блока (далее РБ) или внешними сигналами управления. Регулировка громкости производится при монтаже РБ.

Кроме того, подключение оповещателя СПИКЕР к компьютеру через двухпроводную линию связи RS-485 позволяет потребителю:

- транслировать записанные в память сообщения с паузами между сообщениями или служебными сигналами;

- записать с микрофона в память компьютера новые звуковые сообщения и переписать их в память с присвоением номера;

- транслировать сообщения с микрофона или из памяти компьютера без записи в память.

Требования к компьютеру для работы (не хуже):

- частота процессора — 300 МГц

- оперативная память ОЗУ — 64 Мб

- операционная система — Windows XP

- свободный СОМ-порт

Оповещатели поставляются с двумя кабельными вводами различных исполнений для внешних подключений :

• для присоединения бронированного кабеля ( Б),
• для открытой прокладки присоединяемого кабеля ( К).

В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10 мм., 10 — 12 мм. и 12 — 14 мм.

   Стандартная комплектация:

Рис.1 Габаритные размеры РБ Оповещателя СПИКЕР

Рис.2 Положение громкоговорителей ГРВ-25А при эксплуатации

 Рис.3 Схемы подключения взрывозащищённых Оповещателей СПИКЕР-12 или СПИКЕР-24 (а)

с одним или двумя громкоговорителями и СПИКЕР-220 (б) с двумя громкоговорителями
РБ — pечевой блок
ВА1, ВА2 — взрывозащищённые громкоговорители ГРВ-25А, допускается к РБ подключать один или два громкоговорителя (для СПИКЕР-220 — всегда два громкоговорителя); при подключении двух громкоговорителей соблюдение полярности обязательно.
1, 2, 3 — сигналы управления оптоключами от внешних устройств для выбора сообщения  от внешних устройств, напряжение сигналов управления от 10 до 30 В постоянного тока;
SA1:SA4 — переключатели для выбора звукового сообщения.

Рис.4 Схема подключения компьютера к РБ через адаптер сети АС3М-220 по интерфейсу RS-485

ЛС — линия связи (витая пара), длина — до 1000 м. Допускается подключать до 32 приборов
РБ — pечевой блок
Rоср — согласующий резистор С1-4-0,125 Вт-120 Ом, устанавливается при необходимости (когда к сети RS-485 подключен только 1 РБ или когда резистора нет на других приборах, подключенных к этой линии связи)
АС3М-220 — адаптер сети
IBM — компьютер

Обозначение при заказе:

1 — модель прибора (СПИКЕР);

2 — напряжение питания: 12 -от 9 до 28 В постоянного тока

- 24 — от 18 до 56 В постоянного тока

- 220 — от 187 до 243 переменного тока частотой 50 Гц

3 — количество громкоговорителей (1 или 2)

4 — длина кабеля каждого громкоговорителя, м

5 — исполнения кабельных вводов для внешних подключений к РБ:

- Т — G ½ — прокладка кабеля в трубе с присоединительной резьбой Т- G ½-В

- Т прокладка кабеля в трубе с присоединительной резьбой Т -G ¾ — В

- Б -прокладка бронированного кабеля;

- К -прокладка открытого кабеля;

6 — наличие адаптера сети АС3-М-220 для связи с компьютером по интерфейсу RS-485:

- по умолчанию — без адаптера сети;

- АС — с адаптером сети;

7 — обозначение технических условий.

8 — текст сообщений, например:

1. Внимание! Пожар! Персоналу срочно покинуть помещение через основной выход.

2. Внимание! Пожар!

3. Внимание! Дежурному персоналу цеха номер четыре покинуть помещение!

4. Внимание! Дежурной смене срочно прибыть в помещение номер девять!

Руководство по эксплуатации
