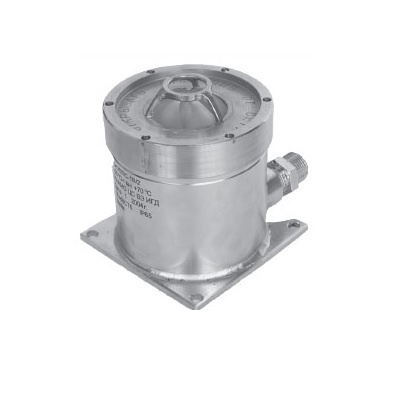

ЕхОППС–1В оповещатель пожарный световой
Предназначен для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами
Оповещатели пожарные световые ЕхОППС-1В поставляются с частотой мигания тревожного светового сигнала от 0,5 до 5Гц (индекс в обозначении — 1 ) и с постоянным свечением (индекс в обозначении — 2).
Световые взрывозащищенные оповещатели поставляются с кабельными вводами различных исполнений:
- для присоединения бронированного кабеля (Б),
- для открытой прокладки присоединяемого кабеля (К),
- для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).
В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10, 10 — 12 и 12 — 14 мм.
* По заказу выпускается специальная модель светового оповещателя с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18 мм с шагом 1 мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.
Характеристики | Значения |
Вид и уровень взрывозащиты по ГОСТ Р 51330.1–99 | 1ЕхdIIСТ6 |
Степень защиты по ГОСТ 14254–96 | IP 66 |
Применение в взрывоопасных зонах поГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99 | 1 и 2 классов |
Климатическая зона УХЛ3.1 от -30 до 50°С в атмосфере типа II по ГОСТ 15150–69 | индекс в обозначении – С (углеродистая сталь с антикоррозионным покрытием) |
Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150–69 | индекс в обозначении –Н(коррозионная сталь) |
Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150–69 | индекс в обозначении –А (алюминиевый сплав) |
ТУ завода–изготовителя | ТУ 4371–078–12150638–2002 |
* Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d8 – 10, 10 – 12 и 12 – 14 мм | Да |
Световой сигнал оповещателей контрастно различим при освещенности: до 300 лк в телесном угле обзора до, ° (градусов) | 120 |
Цвет свечения (на выбор) | красный (К) желтый (Ж); белый (Б); зеленый (З), синий (С); |
Напряжение питания, В | от 10,6 до 27,4 В постоянного тока (Uном=24В) |
Схема подключения | двухпроводная |
Потребляемая мощность, не более, Вт. | 1,0 |
Время непрерывной работы в режиме подачи тревожной сигнализации, не более, минут | 480 |
Габаритные размеры, мм,не более | 160х107х114 |
Масса не более, кг | 3,0 |
Стандартная комплектация:
Наименование |
Кол. |
Примечание |
Оповещатель Ех ОППС-1В (Ех ОППС-1В-ПМ) (Ех ОППС-1В-Р) (Ех ОППС-1В-СМ) |
1 шт. |
Со штуцерами в соответствии с заказом: под открытый кабель, или под про- кладку кабеля в трубе с присоедини- тельной резьбой G3\4-В(G1/2-В), или под бронированный кабель, или без ка- бельных вводов, но с резьбовыми за- глушками |
Этикетка |
1 экз. |
на каждый оповещатель |
Руководство по эксплуатации |
1 экз |
на каждые 25 штук |
Ключ специальный для Ех ОППС-1В, Ех ОППС-1В-Р (Ех ОППС-1В-ПМ) |
1 экз |
на каждые 25 штук |
Комплект ЗИП для моделей ЕхОППС-1В, ЕхОППС-1В-ПМ, ЕхОППС-1В-СМ |
||
Кольцо уплотнительное (смесь резиновая ИРП 1347) |
2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 12-14 мм |
Комплект ЗИП для ЕхОППС-1В-Р |
||
Кольцо уплотнительное (смесь резиновая ИРП 1266) |
2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 12-14 мм |
Комплект ЗИП для моделей под кабель диаметром от 14-18 мм |
||
Кольцо уплотнительное (смесь резиновая 6190-38 ТУ 2512-046-00150281-2003) |
2 шт 2 шт 2 шт |
для кабеля диаметром 15-16 мм для кабеля диаметром 16-17 мм для кабеля диаметром 17-18 мм |
Примеры записи при заказе:
Оповещатель световой взрывозащищенный ЕхОППС -1В, в корпусе из алюминиевого сплава (А), для открытой прокладки присоединяемого кабеля (К), свечение — с частотой мигания от 0,5 до 5Гц (1), цвет свечения — красный (К): «Оповещатель световой взрывозащищенный ЕхОППС-1В-АК-1-К ТУ 4371-078-12150638-2002».
