ЕхОППС –1В–Р оповещатели пожарные световые взрывозащищенные с расширенным диапазоном температуры эксплуатации

Предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.

Оповещатели ЕхОППС-1В-Р допускается использовать при температуре окружающей среды от 70 до 120°С в течение 3-х часов во взрывоопасной зоне с температурной группой Т1-Т4.



Предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.

Оповещатели ЕхОППС-1В-Р допускается использовать при температуре окружающей среды от 70 до 120°С в течение 3-х часов во взрывоопасной зоне с температурной группой Т1-Т4.



Оповещатели поставляются с кабельными вводами различных исполнений:

  • для присоединения бронированного кабеля (Б),
  • для открытой прокладки присоединяемого кабеля (К),
  • для прокладки кабеля в трубе (Т) с присоединительной резьбой G3/4, (возможна поставка с присоединительной резьбой G1/2).

В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10, 10 — 12 и 12 — 14мм.

* По заказу выпускается специальная модель Оповещателя с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

Характеристики

Значения

Световой сигнал оповещателей контрастно различим при его (оповещателя) освещенности:

до 300 лк в телесном угле обзора до 120° С

Оповещатели ЕхОППС-1В-Р-Н поставляются с частотой мигания тревожного светового сигнала:

от 0,5…5 Гц (индекс в обозначении -1) и с постоянным свечением (индекс в обозначении -2)

Цвет свечения оповещателей:

красный (К) желтый (Ж); белый (Б); зеленый (3), синий (С)

Оповещатели работают от источника постоянного тока напряжением:

от 10,6…27,4 В

Схема подключения:

двухпроводная

Потребляемая мощность, не более:

1,0 Вт

Время работы в режиме подачи тревожной сигнализации:

не более 480 минут

Вид и уровень взрывозащиты:

1E×dIICT6 по ГОСТ Р 51330.1-99

Степень защиты:

IP 66 по ГОСТ 14254-96

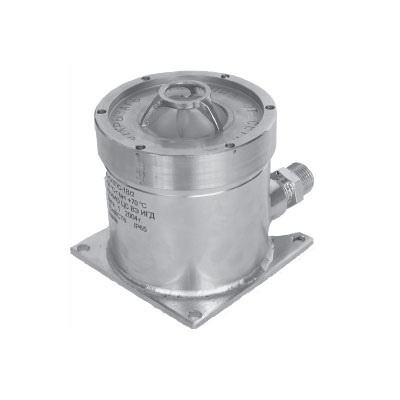

Общий вид оповещателя приведен на рис.1



Масса Оповещателя не более

3,0 кг

1

Стандартная комплектация:

Наименование

Кол.

Примечание

Оповещатель Ех ОППС-1В

(Ех ОППС-1В-ПМ)

(Ех ОППС-1В-Р)

(Ех ОППС-1В-СМ)

1 шт.

Со штуцерами в соответствии с заказом:

под открытый кабель, или под про-

кладку кабеля в трубе с присоедини-

тельной резьбой G3\4-В(G1/2-В), или

под бронированный кабель, или без ка-

бельных вводов, но с резьбовыми за-

глушками

Этикетка

1 экз.

на каждый оповещатель

Руководство по эксплуатации

1 экз

на каждые 25 штук

Ключ специальный для

Ех ОППС-1В, Ех ОППС-1В-Р

(Ех ОППС-1В-ПМ)

1 экз

на каждые 25 штук

Комплект ЗИП для моделей ЕхОППС-1В, ЕхОППС-1В-ПМ, ЕхОППС-1В-СМ

Кольцо уплотнительное

(смесь резиновая ИРП 1347)

2 шт

2 шт

для кабеля диаметром 8-10 мм

для кабеля диаметром 12-14 мм

Комплект ЗИП для  ЕхОППС-1В-Р

Кольцо уплотнительное

(смесь резиновая ИРП 1266)

2 шт

2 шт

для кабеля диаметром 8-10 мм

для кабеля диаметром 12-14 мм

Комплект ЗИП для моделей под кабель диаметром от 14-18 мм

Кольцо уплотнительное

(смесь резиновая 6190-38 ТУ

2512-046-00150281-2003)

2 шт

2 шт

2 шт

для кабеля диаметром 15-16 мм

для кабеля диаметром 16-17 мм

для кабеля диаметром 17-18 мм

Примечания:

1. Для моделей под кабель диаметром от 14 до 18 мм штуцер с присоединительной резьбой G1/2-В под прокладку кабеля в трубе не предусмотрен.

2. Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на оповещатель при поставке или вложены в комплект ЗИП.

Пример записи при заказе:

Оповещатель пожарный световой взрывозащищенный с расширенным диапазоном температуры эксплуатации модели ЕхОППС -1В-Р, в корпусе из нержавеющей стали (Н), для прокладки кабеля в трубе с присоединительной резьбой G3/4 (Т), цвет свечения — красный (К): «Оповещатель пожарный световой взрывозащищенный ЕхОППС -1В-Р-Н- Т- К ТУ 4371-078-12150638-2002».
