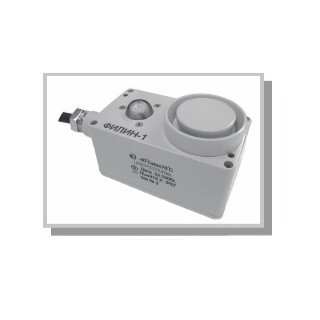

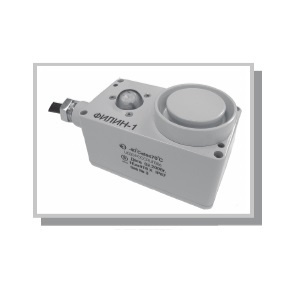

ФИЛИН–1, ФИЛИН–2, ФИЛИН-1К оповещатели светозвуковые взрывозащищенные
Предназначены для выдачи световых и звуковых сигналов тревожной сигнализации.
Соответствуют ТУ 4371–129–12150638–2006.
Могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10–2005 и ГОСТ Р 52350.14–2006.
Оповещатели с шифром МР удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства.
Световой сигнал имеет свечение контрастно различимое при освещённости до 500 лк в телесном угле обзора до 180°.
Светозвуковые взрывозащищенные оповещатели поставляются с частотой мигания тревожного светового сигнала от 0,5 до 5 Гц.
Свечение ФИЛИН –1 и 1К одноцветное, основной цвет – красный (К); возможна поставка свечения другого цвета из ряда – белый (Б), зелёный (З) или синий (С).
Свечение ФИЛИН –2- одноцветное или двухцветное; выбор цветов- красный (К) белый (Б), зелёный (З) или синий (С).
Характеристики |
Значения |
Несущая частота звукового сигнала оповещателей находится в диапазоне частот |
от 1500 до 3000Гц. |
Значение уровня звукового давления оповещателей на расстоянии
|
ФИЛИН–1 и ФИЛИН–2 (1,00±0,05)м вдоль его оси при номинальном напряжении электропитания составляет не менее 105 дБ. ФИЛИН–1К не менее 108 дБ. |
Оповещатели модели |
|
ФИЛИН –1–12 и ФИЛИН-1К работают от источника постоянного тока напряжением |
от 10,8 до 28,0 В, |
ФИЛИН –1–220 и ФИЛИН –2–220 от сети напряжением |
от 187 до 243 В переменного тока. |
Потребляемая мощность, Вт, не более: |
|
ФИЛИН –1–12 и ФИЛИН –2–12 |
9,0 |
ФИЛИН-1К |
10 |
ФИЛИН –1–220 и ФИЛИН –2–220 |
12,0 |
Время работы в режиме подачи тревожной сигнализации, минут, не более |
30 |
Вид и уровень взрывозащиты по ГОСТ Р 52350.0–2005 |
1ЕхsdIIВТ6 Х |
Степень защиты по ГОСТ 14254–96 |
IP67 |
Температура эксплуатации,°С: |
|
ФИЛИН–1–12, и ФИЛИН–2–12 |
минус 40 до плюс 70 |
ФИЛИН-1К |
Минус 60 до плюс 70 |
ФИЛИН–1–220 и ФИЛИН–2–220 |
минус 40 до плюс 50 |
Оповещатели ФИЛИН–1 |
могут эксплуатироваться в климатической зоне ХЛ 1.1 по ГОСТ 15150–69 в атмосфере типа II по ГОСТ 15150–69 |
ФИЛИН–1 и 2 поставляются с кабелем в резиновой изоляции длиной L=1,5 м и кабельным вводом для трубной прокладки кабеля с присоединительной резьбой G½.
Количество жил кабеля – 2, сечение жил кабеля – 1,5 мм2, внешний диаметр кабеля – 10 мм.
Возможна поставка приборов с кабелем другой длины по заказу, но не более 10 метров.
Возможна поставка кабельного ввода с присоединительной резьбой G¾.
Возможна поставка Филин–2 без звукового сигнала
ФИЛИН–1К поставляются с кабельными вводами
- для открытой прокладки присоединяемого кабеля (К),
- для трубной прокладки кабеля (Т) с присоединительной резьбой G½
- для бронированного кабеля (Б), что позволяет монтировать оповещатели без использования дополнительных, взрывозащищенных соединительных коробок.
Кабельные вводы ФИЛИН–1К поставляются с резиновыми уплотнениями для кабеля диаметром 8-10 и 10-12мм и заглушками.
ФИЛИН–1К комплектуются кронштейном с шарнирным креплением, что позволяет направить световое и звуковое излучение оповещателя в нужном направлении.
Масса не более 1,0 кг
Рис.1 Габаритные и присоединительные размеры Филин-1
Рис.2 Габаритные и присоединительные размеры Филин-2
Стандартная комплектация:
- Оповещатель светозвуковой модели Филин-1 или Филин-2 - 1 шт. с кабельным вводом с трубной резьбой, из которого выходит кабель диаметром 10 мм в резиновой изоляции длиной до 10 м
- Паспорт 1 экз.
- Руководство по эксплуатации 1 экз на партию Оповещателей не более 10 штук, поставляемых в один адрес
Обозначение при заказе:
1 – тип прибора (ФИЛИН–1, 1К или 2);
2 – дополнительный шифр приёмки (только для МР);
3 – напряжение питания (для ФИЛИН–1К не проставляется);
– 12 – от 10,6 до 28 В постоянного тока;
– 220 от 187 до 243 В переменного тока;
4 – присоединительная резьба кабельного ввода для прокладки кабеля в трубе:
– без обозначения – Т– G ½;
– Т–G ¾;
(для ФИЛИН–1К-Б-под бронированный кабель,-Т –для трубной прокладки кабеля и К-под кабель открытой прокладки;
5 – цвет свечения:
для ФИЛИН–1 и 1К:,
– без обозначения (основной) – красный
– Б – белый
– З – зелёный
– С – синий
для ФИЛИН–2– два цвета по выбору из ряда красный (К), белый (Б), синий (С), зелёный (З) и жёлтый (Ж); например КС, КЖ, СЗ, КК, ЗЗ или БС;
6 – наличие звукового сигнала (только для ФИЛИН–2)
– без обозначения – со звуковым сигналом ;
– БЗ – без звукового сигнала.
7 – длина кабеля L в метрах (для L=1,5 м – без обозначения)
8 – обозначение технических условий.
Примеры обозначения при заказе:
1. Светозвуковой взрывозащищённый Оповещатель модели ФИЛИН–1, питание постоянным напряжением в диапазоне от 10,8 до 28 В, кабельный ввод с присоединительной резьбой G ½–B, цвет свечения– красный, длина кабеля – 1,5 м
ФИЛИН–1– 12 ТУ 4371–129–12150638–2006
2. Светозвуковой взрывозащищённый Оповещатель модели ФИЛИН–2, изготовленный под надзором Российского Морского Регистра судоходства, питание напряжением в диапазоне от 187 до 243 В переменного тока, кабельный ввод с присоединительной резьбой G¾–B, цвет свечения – синий и красный, длина кабеля – 10,0 м
ФИЛИН–2– МР–220– Т–G ¾ – СК–10,0 ТУ 4371–129–12150638–2006
3. Светозвуковой взрывозащищённый Оповещатель модели ФИЛИН–1К, кабельные вводы под присоединяемый кабель открытой прокладки, цвет свечения–зел
