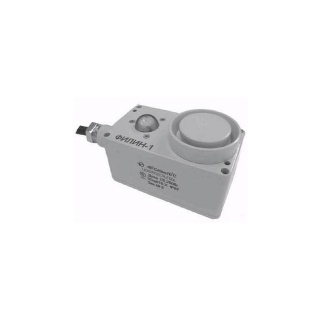

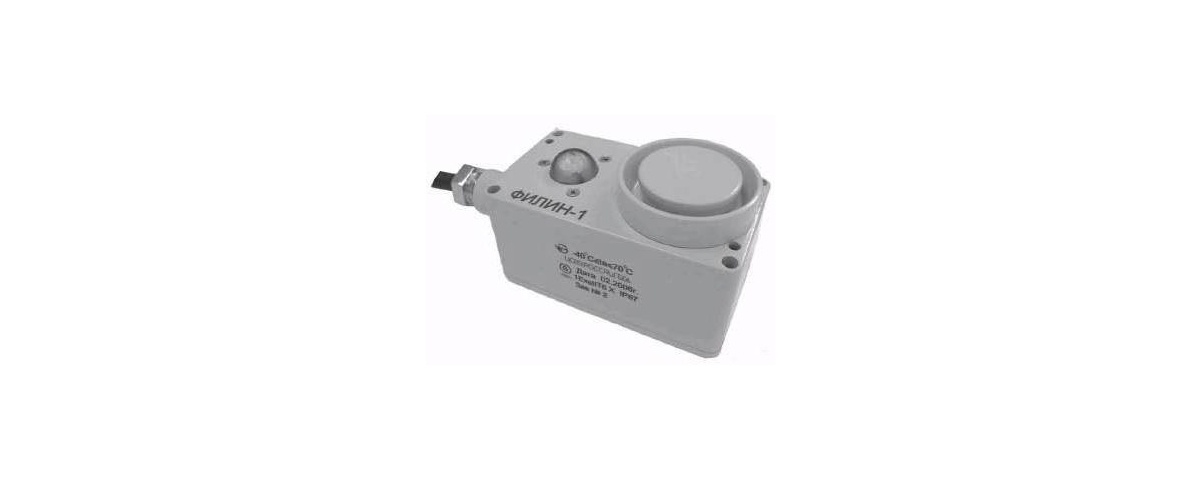

ФИЛИН–1–Охр и ФИЛИН–2–Охр оповещатели светозвуковые взрывозащищенные охранные

Предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых и звуковых сигналов тревожной сигнализации) в системах охранной и пожарной сигнализации при совместной работе с приемно-контрольными устройствами.

Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.



Предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых и звуковых сигналов тревожной сигнализации) в системах охранной и пожарной сигнализации при совместной работе с приемно-контрольными устройствами.

Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.



Оповещатели ФИЛИН-1-Охр и ФИЛИН-2-Охр отличаются от оповещателей ФИЛИН-1 и ФИЛИН-2 другой логикой работы управления световыми и звуковым сигналами от двух разных источников питания, а также частотой, модулирующей звуковой сигнал.

Оповещатели удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких Оповещателей проставляется дополнительный буквенный шифр МР.

Характеристики

Значения

Световой сигнал оповещателей имеет свечение контрастно различимое при освещённости:

до 500 лк в телесном угле обзора до 180°

Оповещатели поставляются с частотой мигания тревожного светового сигнала:

0,5…5 Гц

Свечение одноцветное или двухцветное, выбор цветов

белый (Б), зелёный (З) красный (К), синий (С) или жёлтый (Ж)

Несущая частота звукового сигнала оповещателей находится в диапазоне частот:

1500…3000 Гц

Максимальное значение уровня звукового давления оповещателей (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии (1,00+0,05) м вдоль его оси при номинальном напряжении электропитания составляет не менее:

105 дБ

Оповещатели модели ФИЛИН-1-Охр работают от источника постоянного тока напряжением:

от 10,8…28 В

Потребляемая мощность, Вт, не более:

9,0

Время работы в режиме подачи тревожной сигнализации, минут, не более:

30

Вид и уровень взрывозащиты по ГОСТ Р 51330.0-99:

1EхsdIIBT6 X

Степень защиты по ГОСТ 14254-96:

IP67

Масса оповещателя не более:

1,0 кг

Режимы и логика работы оповещателя ФИЛИН-1-Охр:

- нет напряжения питания — нет световых и звуковых сигналов (режим «Снят с охраны»);

- подача постоянного напряжения питания Uпит1 — постоянное свечение светодиода (режим «Охрана»);

- подача прерывистого напряжения питания Uпит1 с частотой 0,5…5,0 Гц — мигание светодиода с частотой 0,5…5,0 Гц (режим «Внимание» или «Тревога»);

- подача постоянного напряжения питания Uпит2 — включение звукового сигнала (режим «Тревога»);

Режимы и логика работы оповещателя ФИЛИН-2-12-Охр:

- нет напряжения питания — нет световых и звуковых сигналов (режим «Снят с охраны»);

- подача постоянного напряжения питания Uпит1 — постоянное свечение первого светодиода (режим «Охрана»);

- подача прерывистого напряжения питания Uпит1 с частотой 0,5…5,0 Гц — мигание первого светодиода с частотой 0,5…5,0 Гц (режим «Внимание» или «Тревога»);

- подача постоянного напряжения питания Uпит2 — мигание второго светодиода с частотой 0,5…5,0Гц и включение звукового сигнала (режим «Пожар» или «Тревога»);

1

Рис. 1 — Габаритные и присоединительные размеры светозвукового Оповещателя Филин-1-Охр

Рис. 2 — Габаритные и присоединительные размерысветозвукового Оповещателя Филин-2-Охр

1

Рис. 3. Схема подключения Оповещателей модели ФИЛИН-1-Охр с раздельным пита- нием электрических схем звукового и свето- вых сигнала. Диапазон подключаемых на- пряжений 10,6: 28 В постоянного напряже- ния. Электрические схемы светового и зву- кового сигналов гальванически развязаны

1

Рис. 4. Схема подключения Оповещателей модели ФИЛИН-2-Охр с раздельным пита- нием электрических схем звукового и свето- вых сигнала. Диапазон подключаемых на- пряжений 10,6: 28 В постоянного напряже- ния. Электрические схемы светового и зву- кового сигналов гальванически развязаны

Стандартная комплектация:

  1. Оповещатель светозвуковой модели Филин-1 или Филин-2 - 1 шт. с кабельным вводом с трубной резьбой, из которого выходит кабель диаметром 10 мм в резиновой изоляции длиной до 10 м
  2. Паспорт 1 экз.
  3. Руководство по эксплуатации 1 экз на партию оповещателей не более 10 штук, поставляемых в один адрес



Обозначение при заказе:


1 — тип прибора (ФИЛИН-1-Охр или ФИЛИН-2-Охр);

2 — дополнительный шифр приёмки (только для МР);

3 — присоединительная резьба кабельного ввода для прокладки кабеля в трубе:

- без обозначения — Т- G ½;

- Т-G ¾

4 — цвет свечения (по заказу):

для ФИЛИН-1-Охр — без обозначения (основной) — красный, Б — белый, З- зелёный, Ж — жёлтый, С — синий

для ФИЛИН-2-Охр — два цвета по выбору из ряда: белый ( Б), красный ( К), синий (С), зелёный ( З) и жёлтый ( Ж); например БК, КЖ, СЗ, КК, ЗЗ или БС (первый, второй светодиод);

5 — длина кабеля L в метрах (для L=1,5 м — без обозначения)

6 — обозначение технических условий.

Примеры обозначения при заказе:

1. Оповещатель светозвуковой взрывозащищённый модели ФИЛИН-1-Охр, приёмка ОТК, питание постоянным напряжением в диапазоне от 10,8 до 28 В (номинальное — 12 В), кабельный ввод с присоединительной резьбой G½-B, цвет свечения — белый (Б), длина кабеля — 7,5 м

ФИЛИН-1-Охр-Б-7,5 ТУ 4371-129-12150638-2006

2.Оповещатель светозвуковой взрывозащищённый модели ФИЛИН-2-Охр, приемка Морского Регистра, питание постоянным напряжением в диапазоне от 10,8 до 28 В (номинальное — 12 В), кабельный ввод с присоединительной резьбой G ¾-B, цвет свечения — белый и красный ( БК), длина кабеля — 2,5 м

ФИЛИН-2-ОхрМр-Т-G¾ -БК-2,5 ТУ 4371-129-12150638-2006
