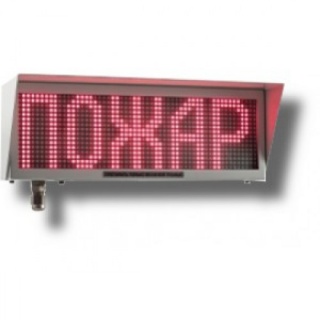

ЭКРАН-ИНФО Табло оповещатель пожарный взрывозащищенный

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.

При подключении оповещателя «ЭКРАН–ИНФО» не требуется искробезопасных шлейфов.



Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.

При подключении оповещателя «ЭКРАН–ИНФО» не требуется искробезопасных шлейфов.



Оповещатель взрывозащищенный может применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.

«ЭКРАН–ИНФО» - табло световое/светозвуковое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.

Варианты выведения сообщений (текст, пиктограммы):

  • статичная надпись
  • мигающая надпись
  • бегущая строка
  • последовательность из статичных сообщений (В последовательности могут участвовать от 2 до 4 сообщений)

Вывод всех вариантов сообщений возможен как со звуком, так и без звука.

Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый.

«ЭКРАН-ИНФО» — способен заменить серию от двух до четырех оповещателей.

Отличительные особенности:

  • высокая контрастность при ярком солнечном свете
  • вывод текста и пиктограмм на любом языке
  • создание надписей пользователем через USB-порт
  • возможность дистанционного управления до 4-х установленных надписей
  • эксплуатация в жестких климатических условиях -60°C до +75°C
  • подключение в адресные системы пожарной сигнализации

Конструкция:

  • стальной корпус с порошковым покрытием или в корпусе из нержавеющей стали
  • закаленное стекло толщиной 6мм
  • козырек - защита от атмосферных воздействий

Ключевые характеристики:

  • любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
  • маркировка взрывозащиты 1Ex d mb [ib] IIC T4 Gb Х
  • высокая коррозийная стойкость и пылевлагонепроницаемость IP66
  • контроль цепей питания и управления на обрыв и короткое замыкание
  • применение супер ярких светодиодов Kingbright

По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО» комплектуется УУО (устройство управления оповещателем) УУО предназначено для дистанционного управления надписями оповещателя.

Отличительные особенности УУО:

  • связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
  • УУО является ведущим устройством
  • значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
  • контроль линии связи с оповещателем «ЭКРАН-ИНФО»
  • надписи на «ЭКРАН-ИНФО» отображаются поочередно в зависимости от сигналов на входах управления УУО и приоритета входа.
    Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.
  • наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля
Характеристики Значения
маркировка взрывозащиты
1Ex d mb [ib] IIC T4 Gb Х
пылевлагонепроницаемость IP66
температура эксплуатации -60°C до +75°C
напряжение питания, В
12-24 VDC/100-240 VAC
максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А 0,5 / 0,1
информационное световое поле оповещателя, точек
56х16
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
мигание светового канала может быть задано в диапазоне частот, Гц
0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм
453х226х155
масса, не более, кг
8,5
срок службы, не менее, лет
10
гарантийный срок, лет
5

Технические характеристики УУО(устройство управления оповещателем)

напряжение питания, В
12-24
максимальный потребляемый ток, не более, А
0,15
количество отдельно конфигурируемых дискретных входов с приоритетом
4
габаритные размеры, не более, мм
210х80х55


Стандартная комплектация:

Наименование

Кол.

Примечания

Оповещатель

1



Кабельный ввод

1

По заказу

Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

1

1

1



Шайба d10 мм

Шайба d12 мм

1

1



Кронштейн

1



Козырек

1



Болт анкерный

4



Клеммный ключ WAGO

1



Предохранитель

1



Спец. ключ для крышки

1



Ключ шестигранный S2,5

1



Ключ шестигранный S4

1



Преобразователь USB↔RS-485

1

ПИ1/ПИ2 по заказу

Устройство управления УУО

1

По заказу, корпус по заказу

Паспорт 4371-007-43082497-05-03 ПС

1



Сертификат соответствия ПБ

Сертификат соответствия ТР ТС

1

1

На партию

На партию для Ех исполнения



Оборудование поставляется с одним кабельным вводами на выбор:

Внешний вид Обозначение Расшифровка
k1
ШТ 1/2"
 штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2
КВБ12
 кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ
 оконечная заглушка

ПИ1 - Подключение к компьютеру «ЭКРАН-ИНФО» для работы с программным обеспечением. ПИ1 подключается непосредственно к разъемам прибора. Длина линии связи между ПИ1 и компьютером может достигать нескольких метров (обычно 1-2 м).

ПИ2 - Подключение к компьютеру «ЭКРАН-ИНФО» для работы с программным обеспечением. Преобразователь ПИ2 отличается от ПИ1 наличием гальванической развязки, что делает связь значительно более помехоустойчивой и позволяет прокладывать линии (RS-485) от «ЭКРАН-ИНФО» до ПИ2 длиной до нескольких километров.

УУО - Устройство управления оповещателем предназначено для дистанционного управления надписями оповещателя.

При заказе оповещателя без кабельного ввода, в оповещатель устанавливается заглушка ЗГ М20х1,5 мм.

При заказе оповещателя необходимо указать:

ЭКРАН-ИНФО- О- Н- 12- КВМ15- Кр- С- ПИ1- УУО, 1 шт.

             1              2   3     4         5        6    7       8      9        10

1 – тип прибора ЭКРАН-ИНФО;

2 – исполнение оповещателя - не указано – взрывозащищенное исполнение (по умолчанию);

О – общепромышленное исполнение;

3 – исполнение корпуса оповещателя

С – стальной корпус с порошковым окрашиванием (по умолчанию);

Н – корпус из нержавеющей стали 12Х18Н10Т;

4 – напряжение питания:

12 – постоянное напряжение в диапазоне от 12 до 24 В (по умолчанию);

220 – переменное напряжение в диапазоне от 100 до 240 В частотой 50-60 Гц;

5 – тип штуцера кабельного ввода

В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля.

6 – цвет свечения надписи

Кр - красный, Ж - желтый, З - зеленый;

7 – С - наличие звуковой сирены;

8 – наличие преобразователя

ПИ1 - преобразователь USB↔RS-485 для подключения к компьютеру оповещателя для работы с программным обеспечением. ПИ1 подключается непосредственно к клеммам оповещателя. Длина линии связи между ПИ1 и компьютером может достигать нескольких метров (обычно 1-2 м);

ПИ2 - гальванический развязанный преобразователь USB↔RS-485 для подключения к компьютеру группы оповещателей при построении линии оповещения, а также работы с программным обеспечением. Преобразователь ПИ2 отличается от ПИ1 наличием гальванической развязки, что делает связь значительно более помехоустойчивой и позволяет прокладывать линию (RS-485) от оповещателя до ПИ2 длиной до нескольких километров;

9 – УУО - наличие устройства управления оповещателем;

10 – количество.

При необходимости прошивки надписи в оповещатель на заводе-изготовителе потребитель должен предоставить следующую информацию: текст надписи или изображение, эффект, наличие звука. Также потребитель может создать и выслать файл конфигурации (создание через программу ScreenConfig.exe).

Пример обозначения при заказе:

Оповещатель пожарный взрывозащищённый ЭКРАН-ИНФО, в корпусе из нержавеющей стали, питание переменным напряжением в диапазоне от 100 до 240 В, кабельный ввод для прокладки кабеля в металлорукаве КВМ15, цвет свечения - красный, наличие звуковой функции, с преобразователем ПИ1 и устройством управления оповещателем

«ЭКРАН-ИНФО Н- 220- КВМ15- Кр- С- ПИ1- УУО, 1 шт».
