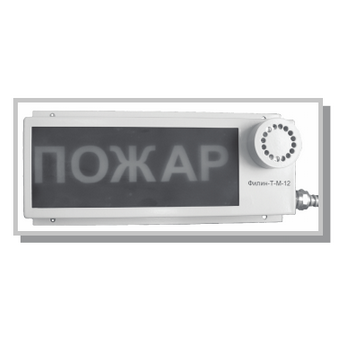

ФИЛИН-Т-М, ФИЛИН-Т-Б табло светозвуковые и световые взрывозащищенные

Предназначены для подачи световых текстовых и звуковых тревожных сигналов в системах охранной и пожарной сигнализации при совместной работе с приёмо-контрольными устройствами.

Табло могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10-2005 и ГОСТ Р 52350.14-2006. Табло могут эксплуатироваться в атмосфере типа II по ГОСТ 15150-69

Предназначены для подачи световых текстовых и звуковых тревожных сигналов в системах охранной и пожарной сигнализации при совместной работе с приёмо-контрольными устройствами.

Табло могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10-2005 и ГОСТ Р 52350.14-2006. Табло могут эксплуатироваться в атмосфере типа II по ГОСТ 15150-69

Табло ФИЛИН-Т-Б отличается большим размером экрана.
Табло с индексом У отличаются наличием сигнала управления по отдельному проводу, модуляцией звучания и логикой работы.

Обозначение модели

Технические характеристики


Филин-Т-М-12 (Филин-Т-Б-12)
Светозвуковое табло, свечение мигающее. Напряжение питания - от 28 до 10,8 постоянного тока В
Потребляемая Мощность - не более 5 Вт (7 Вт). Наличие контроля цепи питания обратным напряжением - по заказу.
Маркировка взрывозащиты:
1ExmаdIIВT6 Х
Диапазон Рабочих ТЕМПЕРАТУР: от минус 55 до + 70 ° С Размер экрана, мм: 240 х 90 (380х140)
Габаритные размеры, мм:
328х144х66 (468х196х66)
Масса с кабелем длиной 1,5 м, кг: не более 2,5 (4,0)

Филин-Т-М-220 (Филин-Т-Б-220)
Светозвуковое табло, свечение мигаю- щее. Напряжение питания - 220 В, 50 Гц. Потребляемая мощность - не более 6 Вт (8 Вт)



Филин-Т-М-12-БЗ (Филин-Т-Б-12-БЗ)

БЗ * - без звука

Световое табло, свечение мигающее. Напряжение питания - от 28 до 10,8 В по- стоянного тока.
Потребляемая мощность - не более 5 Вт (7 Вт). Наличие контроля цепи питания обратным напряжением - по заказу
Маркировка взрывозащиты:
1ExmаIIВT6 Х Диапазон рабочих температур: от минус 55 до + 70 ° С Размер экрана, мм: 240х90 (380х140) Габаритные размеры, мм: 328х144х42 (468х196х42) Масса с кабелем длиной 1,5 м, кг: не более 2, 5 (4,0)

Филин-Т-М-220-БЗ (Филин-Т-Б-220-БЗ) БЗ * - без звука
Световое табло, свечение мигающее. Напряжение питания - 220 В, 50 Гц Потребляемая мощность - не более 6 Вт (8 Вт)

Знак Х в маркировке взрывозащиты означает, что запрещается подвергать стекло Табло световое механическим воздействиям (ударам) .В скобках указаны характеристики для моделей табло Филин-Т-Б (с надписью большего размера)



Характеристики

Значения

Тревожный световой сигнал контрастно различим при его (Табло) освещённости до 500лк в телесном угле 90 ° с 15 метров Расстояния.

Частота мигания тревожного светового сигнала

 от 0,5 до 5 Гц

Значение уровня звукового давления светозвуковых табло на расстоянии

(1,00 ± 0,05) м

вдоль его оси излучателя составляет не менее, дБ

 105

Продолжительность непрерывной работы в режиме тревожного сигнала, не более

для светозвуковых табло 0,180 минут

для световых  72 табло часа

Степень защиты Табло от воды и пыли по ГОСТ 14254-96

IP65

Корпус табло

изготовлен из металла, покрытого краской серого цвета.

Кабель питания

в металлорукаве (или бронированный) выведен из корпуса.

Способ крепления

на стене или на потолке (при использовании дополнительного комплекта монтажных частей)

Длина кабеля, м (по умолчанию)

1,5

По заказу

от 2,0 до 10, 0 с шагом 0,5 м

Схема включения двухпроводная (по умолчанию) или четырехпроводная.


Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР», или «ГАЗ, УХОДИ»). Рекомендуемое число букв в надписи - не более 20, рекомендуемое количество строчек в надписи - одна или две.
Возможные цвета свечения надписи - красный (К), синий (С), зелёный (З), жёлтый (Ж).
Возможные цвета фона - чёрный (Ч), красный (К), синий (с), зелёный (З), жёлтый (Ж), белый (Б)


Логика работы табло с индексом У (Филин-Т-МУ, Филин-Т-БУ)

Внешние сигналы Логика работы табло с индексом у

отсутствие напряжения питания

нет звука и нет свечения

подача напряжения питания, сигнал управления отсутствует



прерывистое звучание (сирена) и мигающее свечение
подача сигнала управления постоянное (устойчивое) звучание и постоянное свечение

Примечание: в моделях с индексом БЗ звуковой сигнал отсутствует.



Рис. 1 - Электрические схемы подключения табло Филин-Т-М и Филин-Т-Б
а) Филин-Т-М-12, Филин-Т-Б-12 (все модели, кроме моделей с индексом У);
б) Филин-Т -М-12-ОК, Филин-Т-Б-12-ОК с оконечной цепью (все модели, кроме моделей с индексом У). Резистор оконечной цепи 3,3 кОм ± 20% мощностью 0,25 Вт, Диод оконечной цепи 1N4007. По заказу может быть поставлен другой резистор.
В) Филин-Т-М-220 и Филин-Т-Б-220 (все модели, кроме моделей с индексом У)
На рисунках 1г -. 1е показаны схемы подключения табло по четырёхпроводной схеме
Табло с четырёхпроводной схемой подключения поставляются по отдельному заказу, дополнительные провода могут быть применены для проверки линии связи .

К - контакт реле релейного модуля (пульта) для подачи сигнала управления.
Рис. 2 - Электрические схемы подключения табло Филин-Т-МУ и Филин-Т-БУ
а) Филин-Т-МУ-12, Филин-Т-БУ-12 (все модели); Резистор оконечной цепи 3,3 кОм ± 20% мощностью 0,25 Вт, Диод оконечной цепи 1N4007. По заказу может быть поставлен другой резистор. Оконечная цепь устанавливается для проверки линии связи обратным напряжением .
Б) Филин-Т-МУ-220 и Филин-Т-БУ-220 (все модели).

Рис. 3 - Внешний вид, габаритные и присоединительные размеры Филин-Т-М и Филин-Т-Б.
Примечание - В моделях без звукового сигнала отсутствует корпус звукового пьезоизлучателя

Стандартная комплектация:

Наименование

Кол.

Примечание

Табло Филин-Т

1 шт.

с штуцерами в соответствии с заказом:

 под открытый кабель; или под прокладку кабеля в трубе с присоединительной резьбой G3\4-В или

(G1/2-В); или под прокладку кабеля в металлору-

каве Герда;  или под бронированный кабель; или

с кабельным вводом  с трубной резьбой, из которого выходит кабель диаметром 10 мм в резиновой изоляции длиной до 10 м (кроме Филин-Т-

12-Охр)

Паспорт

1 экз



Руководство по

эксплуатации

1 экз

на партию Табло не более 10 штук, поставляе-

мых в один адрес

ЗИП для моделей под кабель диаметром от 8-14 мм

Кольцо уплотнительное (смесь резиновая ИРП 1347)

2 шт

2 шт

для кабеля диаметром 10-12 мм

для кабеля диаметром 12-14 мм

Примечание – Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм, кольцо нажимное и заглушка) установлены на табло при поставке или вложены в комплект ЗИП



ЗИП для моделей под кабель диаметром от 14-18 мм



Кольцо уплотнительное (смесь резиновая 6190-38)

2 шт

2 шт

2 шт

для кабеля диаметром 15-16 мм

для кабеля диаметром 16-17 мм

для кабеля диаметром 17-18 мм

Примечание – Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 14-15 мм, кольцо нажимное и заглушка) установлены на табло при поставке или вложены в комплект ЗИП



Примеры обозначения при заказе:

1. светозвуковое взрывозащищённое табло, размер надписи 240 х 90мм, питание постоянным напряжением в диапазоне от 10,8 до 28В, длина кабеля в металлорукаве - 1,5м, цвет свечения надписи - красный, цвет фона - чёрный, текст надписи - ПОЖАР, с контролем цепи питания обратным напряжением (ОК), схема включения. - четырехпроводная
ФИЛИН-Т-М-12-М-К / Ч-ПОЖАР-ОК-четырехпроводная ТУ 4371-129-12150638-2006
2. Табло световое взрывозащищённое, размер надписи 380х140 мм, питание - 220В, 50Гц, длина бронированного кабеля - 10м, цвет свечения надписи - красный, цвет фона - чёрный, текст надписи - Пожар
ФИЛИН-Т- Б-220-Б-БЗ- 10м- К / Ч - ПОЖАР ТУ 4371-129-12150638-2006
3. Табло светозвуковое взрывозащищённое с дополнительным сигналом управления Филин-Т-МУ, размер надписи 240 х 90мм, питание постоянным напряжением в диапазоне от 10,8 до 28В, длина кабеля в металлорукаве - 1,5м, цвет свечения надписи- красный, цвет фона - чёрный , текст надписи- ПОЖАР, резистор оконечной цепи -. 1,6 кОм
ФИЛИН-Т-МУ-12-М- К / Ч-ПОЖАР- 1,6 ТУ4371-129-12150638-2006 кОм
4.Табло взрывозащищённое с световое дополнительным сигналом управления Филин-Т-БУ, размер надписи 380х140мм, питание-220В, 50Гц, длина бронированного кабеля -10м, цвет свечения надписи - красный, цвет фона-чёрный, текст надписи - Пожар
ФИЛИН-Т- БУ-220-БЗ- Б- 10м- К / Ч - ПОЖАР ТУ 4371-129-12150638-2006
