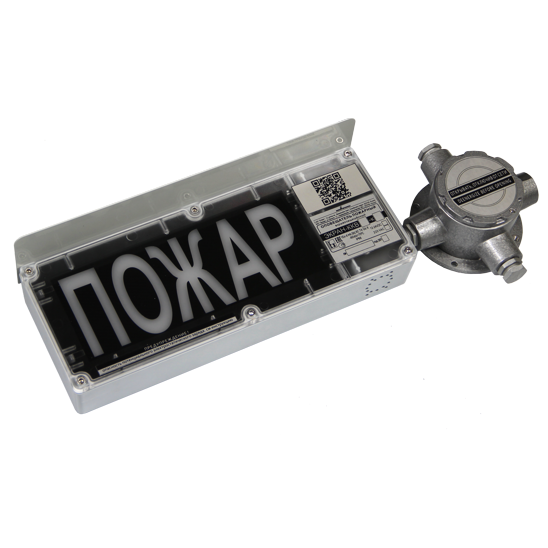

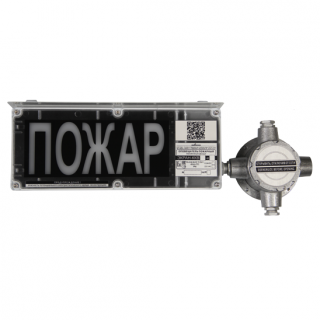

ЭКРАН-ККВ оповещатель

Предназначен для использования в качестве световых или светозвуковых оповещателей, информационных указателей и обеспечивают подачу светового и звукового сигналов во взрывоопасной зоне.

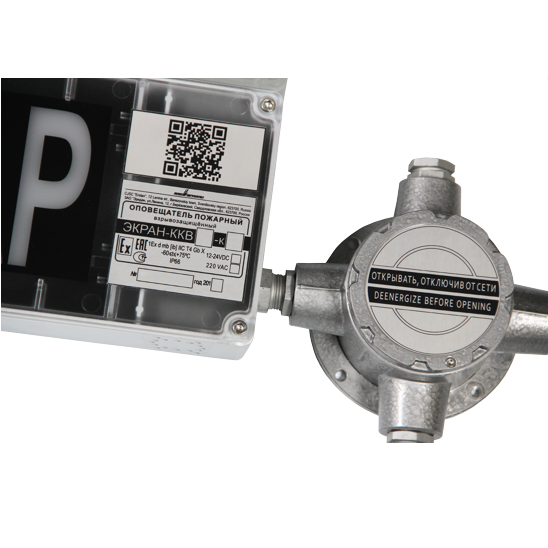

Оповещатель ЭКРАН-С/СЗ/СУ-ККВ - имеет имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-С/СЗ/СУ-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.







Предназначен для использования в качестве световых или светозвуковых оповещателей, информационных указателей и обеспечивают подачу светового и звукового сигналов во взрывоопасной зоне.

Оповещатель ЭКРАН-С/СЗ/СУ-ККВ - имеет имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-С/СЗ/СУ-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.







Модификации:

  • «ЭКРАН-С3-ККВ» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
  • «ЭКРАН-С-ККВ» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
  • «ЭКРАН-СУ-ККВ» - световой эвакуационный указатель с постоянным свечением табло
Характеристики Значения

маркировка взрывозащиты

1Ex d mb [ib] IIC T4 Gb Х

cтепень защиты оболочки

с

условия эксплуатации, °С

от -60...+75 °C

тип звукового сигнала

сирена

уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ

100

напряжение питания, В

12-24 / 100-240

габаритные размеры, не более, мм

390х170х60

масса, не более, кг

2,5

срок службы, не менее, лет

10

гарантийный срок, лет

5



Потребляемый ток ЭКРАН-СЗ-К1



Напряжение питания, В



Режим свечения

Потребляемый ток, не более, мА

Желтого и красного свечения

Белого свечения

12

Ярко

210

140

ПП

120

110

24

Ярко

110

90

ПП

80

70

100-240

-

30


Указанный ток потребления включает в себя:
- потребление цепи контроля 7,5 / 15 мА при 12 / 24 В;
- потребление звуковой функции ~ 6 мА;
- потребление световой функции.

Потребление световой доп. секции при питании 12-24В/100-240В, не более,  50/15 мА


Конструкция:

  • размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната
  • предусмотрена установка козырька (опция)
  • в конструкцию входит коммутационная коробка
  • предусмотрена замена надписи без демонтажа оповещателя
  • возможность настройки режимов звука и света непосредственно на объекте

Ключевые характеристики:

  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонипроницаемая оболочка, маркировка: 1Ex d mb [ib] IIC T4 Gb Х
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)
  • НОВИНКА! предусмотрена возможность световой или звуковой дополнительной секции
Стандартная комплектация:
Условные обозначения:
  • С - световой
  • СЗ - свето-звуковой
  • СУ - указатель
Стандартная комплектация оповещателей и указателей "ЭКРАН-ККВ" дополнительной секцией:


№ комплекта

Состав комплекта

Обозначение комплекта

К1

Оповещатель без доп. секции

ЭКРАН-С/СЗ/СУ-ККВ

К2

Оповещатель с доп. световой секцией

ЭКРАН-С/СЗ/СУ-ККВ

К3

Оповещатель с доп. звуковой секцией

ЭКРАН-С/СУ-ККВ

К4

Оповещатель с доп. светозвуковой секцией

ЭКРАН-С/СУ-ККВ



Наличие козырька:

 Оповещатель и указатель "ЭКРАН-ККВ" в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

Внешний вид Обозначение Расшифровка
k1
ШТ 1/2"
 штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2
КВБ12
 кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ
 оконечная заглушка



При заказе оповещателя укажите:
  1. Название оповещателя и его модификацию (например: ЭКРАН - СЗ - ККВ).
  2. Цвет свечения и фона, какая требуется надпись (например: надпись <ПОЖАР> красным цветом на черном фоне).
  3. Есть ли потребность в козырьке. ВНИМАНИЕ!  В стандартный комплект поставки козырек не входит!
  4. Напряжение питания (например: 12-24В)
  5. Наличие дополнительной секции (например: комплектация К2 с доп. секцией, "АВТОМАТИКА ОТКЛЮЧЕНА")
  6. Тип и количество вводных устройств (например: КВБ12-3шт.).
