ЭКРАН (табло) оповещатель

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации.
Используется для работы в  жестких климатических условиях (-60°C до +75°C), обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.


Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации.
Используется для работы в  жестких климатических условиях (-60°C до +75°C), обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.


Модификации:

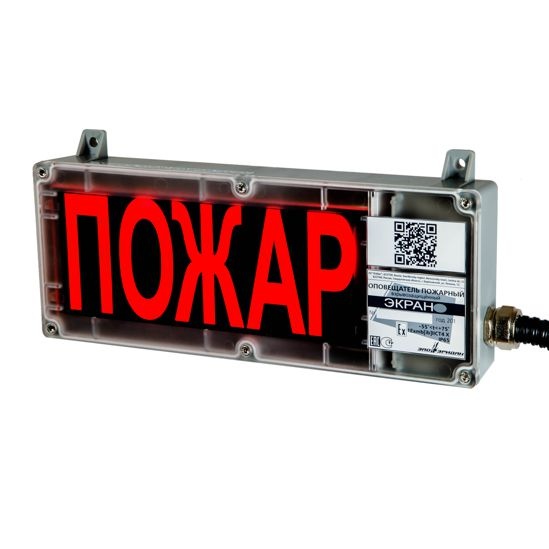

  1. «ЭКРАН-С3» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
  2. «ЭКРАН-С» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло

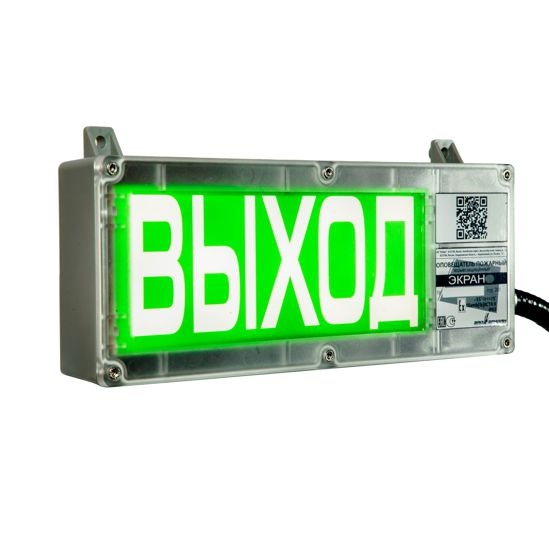

  3. «ЭКРАН-СУ» - световой эвакуационный указатель с постоянным свечением табло

Дополнительные секции оповещателя табло "ЭКРАН":

  • Световой оповещатель «ЭКРАН-С», эвакуационный светоуказатель «ЭКРАН-СУ» и светозвуковой оповещатель «ЭКРАН-С3» с обозначение К1 - поставляются без дополнительных секций

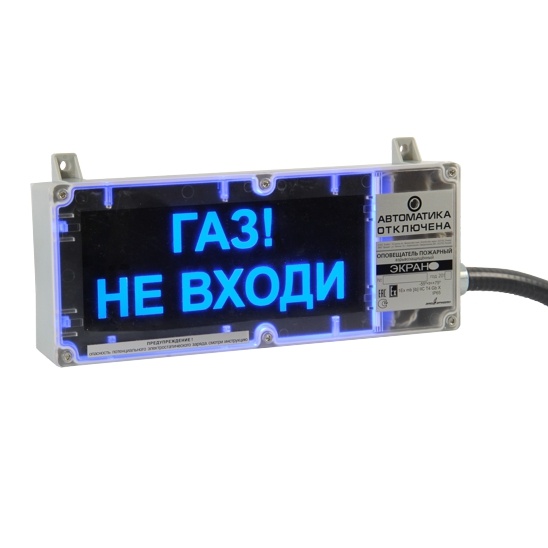

  • Выпускаются оповещатели «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
  • Оповещатели «ЭКРАН-С», «ЭКРАН-СУ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке​

Отличительные особенности оповещателя табло "ЭКРАН":

  • низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
  • эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
  • контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
  • высококонтрастные надписи табло «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3»
  • подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
  • при подключении оповещателей «ЭКРАН» не требуется искробезопасных шлейфов
  • для ЭКРАН-С3 возможно изменение характера звучания — 2 режима
Характеристики Значения
маркировка взрывозащиты
1Ex mb [ib] IIC T4 Gb Х
cтепень защиты оболочки IP66
условия эксплуатации, °С от -60...+75 °C
тип звукового сигнала сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
напряжение питания, В 12-24 / 100-240
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5



Потребляемый ток ЭКРАН-СЗ-К1

Напряжение питания, В

Режим свечения
Потребляемый ток, не более, мА
Желтого и красного свечения
Белого свечения
12
Ярко
210
140
ПП
120
110
24
Ярко
110
90
ПП
80
70
100-240 - 30


Потребляемый ток дополнительными функциями:
- потребление звуковой функции при питании 12-24В/100-240В, 40/5 мА;
- оотребление световой доп. секции при питании 12-24В/100-240В, не более,  10/5 мА



Общая комплектация оповещателя ЭКРАН с постоянно присоединенным кабелем в металлорукаве.


Наименование

Кол.

Примечания

Оповещатель

1



Дюбель, саморез

2



Муфта

1



Козырек

1

По заказу

Ключ шестигранный S4

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию



Общая комплектация оповещателя ЭКРАН-ККВ с постоянно присоединенной внешней взрывозащищенной клеммной коробкой

Наименование

Кол.

Примечания

Оповещатель

1



Дюбель, саморез

5



Козырек

1

По заказу

Ключ шестигранный S4

1



Коробка ККВ-07е-К

1



Кабельный ввод

3



Кольцо уплотнительное





d6-8 мм для кабелей Ø6-8 мм

3



d8-10 мм для кабелей Ø8-10 мм

3

По заявке *

d10-12 мм для кабелей Ø10-12 мм

3



Шайба d10 мм

3



Шайба d12 мм

3



Заглушка

2



Ключ шестигранный S2,5

1



Спец. ключ для крышки

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию



Комплектация оповещателей ЭКРАН, ЭКРАН-ККВ доп.секцией

№ комплекта

Состав комплекта

Модификация

К1

Оповещатель

ЭКРАН-С/СЗ/СУ

К2

Оповещатель с доп. световой секцией

ЭКРАН-С/СЗ/СУ

К3

Оповещатель с доп. звуковой секцией

ЭКРАН-С/СУ

К4

Оповещатель с доп. светозвуковой секцией

ЭКРАН-С/СУ



По умолчанию, шильдик дополнительной секции оповещателя ЭКРАН-К2 содержит надпись «АВТОМАТИКА ОТКЛ».

Удлинение металлорукава и кабеля:

В стандартной комплектации оповещатели и указатели "ЭКРАН" поставляются с выведенным кабелем в металлорукаве длиной 1,5 метра. При необходимости, длина кабеля и металлорукава может быть изменина от 1,5  до 30 метров. В заявке укажите длину кабеля (L каб.) и длину металлорукава (L м.р.).

Наличие козырька:

 Оповещатель и указатель "ЭКРАН" в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

При заказе оповещателя укажите:
  1. Название оповещателя и его модификацию (например: ЭКРАН - СЗ).
  2. Цвет свечения и фона, какая требуется надпись (например: надпись <ПОЖАР> красным цветом на черном фоне).
  3. Есть ли потребность в козырьке. ВНИМАНИЕ! В стандартный комплект поставки козырек не входит!
  4. Напряжение питания (например: 12-24В)
  5. Наличие дополнительной секции (например: комплектация К2 с доп. секцией, "АВТОМАТИКА ОТКЛЮЧЕНА")
  6. Длину кабеля и металлорукава (например: кабель 3 метра, металлорукав 3 метра) - по умолчанию длина кабеля в металлорукаве 1,5 м.
