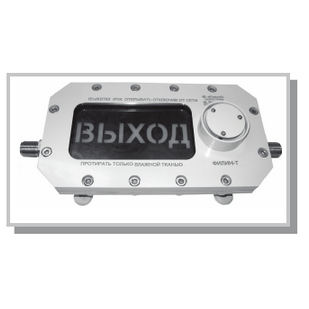

Филин–Т табло пожарные светозвуковые

Предназначена для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

 Оповещатели могут применяться во взрывоопасных зонах 1 и 2 классов.

Предназначена для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

 Оповещатели могут применяться во взрывоопасных зонах 1 и 2 классов.

По требованию заказчика цвет надписи и цвет фона может быть следующих вариантов:

Цвет свечения надписей - красный (К), жёлтый (Ж), зелёный (З) или синий (С).

Цвет фона - красный (К), жёлтый (Ж), зелёный (З), синий (С), чёрный (Ч), белый (Б – цвет может быть светло-серым).

Рекомендуемое число букв в надписи - не более 20, рекомендуемое количество строчек в надписи - одна или две, рекомендуемый цвет фона - чёрный (не просвечивает).

Тревожный световой сигнал ФИЛИН-Т контрастно различим при его освещённости (Табло) до 300 лк в телесном угле 90 ° С и расстояния 15 метров.

Несущая частота звукового сигнала оповещателя находится в диапазоне частот от 1500 до 3000 Гц. Максимальное значение уровня звукового давления оповещателей (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии 1м при номинальном напряжении электропитания составляет не менее 105дБ.

Оповещатели могут поставляться в корпусах из алюминиевого сплава или нержавеющей стали.

Оповещатели комплектуется различными кабельными вводами – для открытой прокладки кабеля, прокладке кабеля в трубе, металлорукаве, либо использование бронированного кабеля.

Светозвуковое табло взрывозащищенное имеет два симметрично расположенных кабельных ввода, любой из которых может быть заглушен.



Характеристики

Значения

Маркировка взрывозащиты

1ЕхdIIBТ6 Х

Степень защиты оболочкой

IP56

Максимальное значение уровня звукового давления, дБ, не менее

105

Частота звукового сигнала, кГц

1,5…3,0

Частота мигания тревожного светового сигнала, Гц

0,5…5,0

Напряжение питания, В

10,8…28,0

Ток потребления светового сигнала, А, не более

0,16

Ток потребления звукового сигнала, А, не более

0,4

Максимальная потребляемая мощность, Вт, не более

10

Масса, кг, не более
- из алюминиевого сплава
- из нержавеющей стали


5,0
10,0

Габаритные размеры, мм, не более

190х70х65

Температура окружающей среды, °С

-40…+70

Относительная влажность воздуха, %

98



Варианты исполнения

ФИЛИН-Т-12-А-К

Светозвуковое табло, Uпит. 12-26В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под кабель, 400x180x100mm, 5,5кг, Корпус из алюминиевого сплава

ФИЛИН-Т-12-А-TG3/4

Светозвуковое табло, Uпит. 12-26В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под трубу G 3/4", 400x180x100mm, 5,5кг, Корпус из алюминиевого сплава

ФИЛИН-Т-12-А-Б

Светозвуковое табло, Uпит. 12-26В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под бронекабель, 400x180x100mm, 5,5кг, Корпус из алюминиевого сплава

ФИЛИН-Т-220-А-К

Светозвуковое табло, Uпит. ~220В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под кабель, 400x180x100mm, 5,5кг, Корпус из алюминиевого сплава

ФИЛИН-Т-220-А-TG3/4

Светозвуковое табло, Uпит. ~220В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под трубу G 3/4", 400x180x100mm, 5,5кг, Корпус из алюминиевого сплава

ФИЛИН-Т-220-А-Б

Светозвуковое табло, Uпит. ~220В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под бронекабель, 400x180x100mm, 5,5кг, Корпус из алюминиевого сплава

ФИЛИН-Т-12-Н-К

Светозвуковое табло, Uпит. 12-26В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под кабель, 400x180x100mm, 5,5кг, Корпус из коррозионостойкой стали 12Х18Н10Т

ФИЛИН-Т-12-Н-TG3/4

Светозвуковое табло, Uпит. 12-26В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под трубу G 3/4", 400x180x100mm, 5,5кг, Корпус из коррозионостойкой стали 12Х18Н10Т

ФИЛИН-Т-12-Н-Б

Светозвуковое табло, Uпит. 12-26В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под бронекабель, 400x180x100mm, 5,5кг, Корпус из коррозионостойкой стали 12Х18Н10Т

ФИЛИН-Т-220-Н-К

Светозвуковое табло, Uпит. ~220В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под кабель, 400x180x100mm, 5,5кг, Корпус из коррозионостойкой стали 12Х18Н10Т

ФИЛИН-Т-220-Н-TG3/4

Светозвуковое табло, Uпит. ~220В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под трубу G 3/4", 400x180x100mm, 5,5кг, Корпус из коррозионостойкой стали 12Х18Н10Т

ФИЛИН-Т-220-Н-Б

Светозвуковое табло, Uпит. ~220В, Токр. среды -40°…+70°, цвет надписи - красный, штуцер под бронекабель, 400x180x100mm, 5,5кг, Корпус из коррозионостойкой стали 12Х18Н10Т

Стандартная комплектация:



Наименование

Кол.

Примечание

Табло Филин-Т

1 шт.

с штуцерами в соответствии с заказом:

 под открытый кабель; или под прокладку кабеля в трубе с присоединительной резьбой G3\4-В или

(G1/2-В); или под прокладку кабеля в металлору-

каве Герда;  или под бронированный кабель; или

с кабельным вводом  с трубной резьбой, из которого выходит кабель диаметром 10 мм в резиновой изоляции длиной до 10 м (кроме Филин-Т-

12-Охр)

Паспорт

1 экз



Руководство по

эксплуатации

1 экз

на партию Табло не более 10 штук, поставляе-

мых в один адрес

ЗИП для моделей под кабель диаметром от 8-14 мм

Кольцо уплотнительное (смесь резиновая ИРП 1347)

2 шт

2 шт

для кабеля диаметром 10-12 мм

для кабеля диаметром 12-14 мм

Примечание – Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм, кольцо нажимное и заглушка) установлены на табло при поставке или вложены в комплект ЗИП



ЗИП для моделей под кабель диаметром от 14-18 мм



Кольцо уплотнительное (смесь резиновая 6190-38)

2 шт

2 шт

2 шт

для кабеля диаметром 15-16 мм

для кабеля диаметром 16-17 мм

для кабеля диаметром 17-18 мм

Примечание – Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 14-15 мм, кольцо нажимное и заглушка) установлены на табло при поставке или вложены в комплект ЗИП



При записи табло в технической документации и при заказе необходимо указать:


При заказе световых и светозвуковых табло завод-производитель рекомендует использовать сигнальные цвета в соответствии с ГОСТ Р 12.4.026. Ответственность за применение сигнальных цветов не описанных в ГОСТ Р 12.4.026 остается за заказчиком.

1 - тип табло ФИЛИН-Т;

2 - дополнительный шифр приёмки (только для МР) под техническим надзором Российского Морского Регистра Судоходства;

3 - напряжение питания табло:

12 - постоянное напряжение в диапазоне от 28 до 10,8 В;

220 - переменное напряжение 220 В частотой 50Гц;

4 - материал корпуса табло:

Н - нержавеющая сталь 12Х18Н10Т;

А - алюминиевый сплав;

5 - тип штуцера кабельного ввода:

- Т - G¾ - для прокладки кабеля в трубе с присоединительной резьбой G¾-В, диаметр наружной изоляции кабеля 8 - 14мм;

- Т - G½ - для прокладки кабеля в трубе с присоединительной резьбой G½-В, диаметр наружной изоляции кабеля 8 - 10мм;

- К - для открытой прокладки кабеля с диаметром наружной изоляции 8 - 14мм;

- Б - для прокладки бронированного кабеля с диаметром наружной изоляции под броней 8 - 14мм;

- КТ - G½ - с кабелем в резиновой изоляции длиной 1,5м, выходящем из кабельного ввода для прокладки кабеля в трубе с присоединительной резьбой G ½;

- КТ - G½ - 2,0 - то же, но с кабелем длиной 2 метра;

- КТ - G¾ - с кабелем в резиновой изоляции длиной 1,5м, выходящем из кабельного ввода для прокладки кабеля в трубе с присоединительной резьбой G ¾;

- КТ - G¾ - 2,0 - то же, но с кабелем длиной 2 метра;

В комплект каждого кабельного ввода входят заглушка и резиновые уплотнения для кабеля диаметрами 8 - 10, 10 - 12 и 12 - 14мм.

6 - Диаметр подключаемых кабелей

- Без обозначения - от 8-14мм;

- «18» - от 14-18мм.

7 - цвет свечения надписи / цвет фона:

К - красный, Ж- желтый, З- зеленый, С- синий, Ч- чёрный (только фон), Б- белый (только фон); например, К / Ч (цвет свечения - красный, цвет фона - чёрный)

8 - текст надписи, например «ПОЖАР», или «ГАЗ, УХОДИ», или знак (пиктограмма); при заказе пиктограммы заказчик должен представить её рисунок или эскиз;

9 - обозначение технических условий.

Примеры обозначения при заказе:

1. Табло светозвуковое взрывозащищённое, питание постоянным напряжением в диапазоне от 10,8 до 28В, корпус из нержавеющей стали, с прокладкой кабеля в трубе, резьба G ¾-B, цвет свечения - красный, фон - чёрный, текст надписи - ПОЖАР -

ФИЛИН-Т- 12- Н -Т- G ¾- К / Ч - ПОЖАР ТУ 4371-129-12150638-2006

2. Светозвуковое взрывозащищенное табло, изготовленное под надзором Российского Морского Регистра судоходства, питание напряжением 220 В, корпус из нержавеющей стали, с кабелем в резиновой изоляции длиной 2м, выходящим из кабельного ввода для прокладки кабеля в трубе с присоединительной резьбой G ½; цвет свечения - красный, фон - чёрный, текст надписи - ПОЖАР -

ФИЛИН-Т- МР- 220- Н -КТ-G ½-2,0- К / Ч - ПОЖАР ТУ 4371-129-12150638-2006
