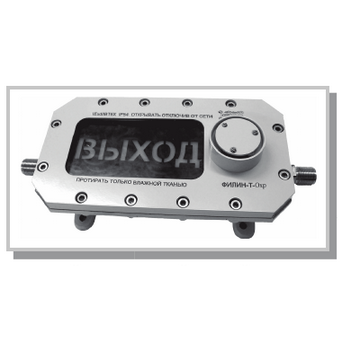

Филин-Т-12-Охр-1, Филин-Т-12-Охр-3 табло охранные светозвуковые взрывозащищенные
Предназначено для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах охранной и пожарной сигнализации при совместной работе с приёмо-контрольными устройствами.
Табло ФИЛИН-Т-12-Охр отличается от табло ФИЛИН-Т логикой работы управления световыми и звуковым сигналами от двух разных источников питания, а также частотой, модулирующей звуковой сигнал.
Внесено в морской регистр.
Количество надписей в модели Филин-Т-12-Охр-1 ............ одна
Наименование Количество в модели надписей Филин-Т-12-Охр-3 ............ две (надписи равны по площади)
По требованию заказчика цвет надписи и цвет фона может быть следующих вариантов:
Цвет свечения надписей - красный (К), жёлтый (Ж), зелёный (З) или синий (С).
Цвет фона - красный (К), жёлтый (Ж), зелёный (З), синий (С), чёрный (Ч), белый (Б – цвет может быть светло-серым).
Рекомендуемое число букв в надписи - не более 20, рекомендуемое количество строчек в надписи - одна или две, рекомендуемый цвет фона - чёрный (не просвечивает).
Тревожный световой сигнал ФИЛИН-Т контрастно различим при его освещённости (Табло) до 300 лк в телесном угле 90 ° С и расстояния 15 метров.
Несущая частота звукового сигнала оповещателя находится в диапазоне частот от 1500 до 3000 Гц. Максимальное значение уровня звукового давления оповещателей (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии 1м при номинальном напряжении электропитания составляет не менее 105дБ.
Оповещатели могут поставляться в корпусах из алюминиевого сплава или нержавеющей стали.
Оповещатели комплектуется различными кабельными вводами – для открытой прокладки кабеля, прокладке кабеля в трубе, металлорукаве, либо использование бронированного кабеля.
Светозвуковое табло взрывозащищенное имеет два симметрично расположенных кабельных ввода, любой из которых может быть заглушен.
Характеристики |
Значения |
Вид и уровень взрывозащиты по ГОСТ Р 52350.0-2005 |
1E × dIIВT6 Х |
Степень защиты по ГОСТ 14254-96 |
IP 56 |
Применение в взрывоопасных зонах по |
1 и 2 классов |
Климатическая зона ХЛ1.1 от минус 40 до 70 ° С |
индекс в обозначении - Н (коррозионная сталь) |
Климатическая зона ХЛ1.1 от минус 40 до 70 ° С |
индекс в обозначении - А (алюминиевый сплав) |
ТУ завода-изготовителя табло |
4371-129-12150638-2006 ТУ |
* КАЖДОГО кабельного Комплектация ввода резиновыми |
Да |
Частота мигания тревожного светового сигнала табло, Гц |
от 0,5 до 5 |
Несущая Частота звукового, Гц |
от 1500 до 3000 |
Значение уровня звукового давления на расстоянии (1,00 ± 0,05) Вдоль м |
105 дБ |
Продолжительность непрерывной Допускаемая работы |
30 |
Напряжение питания табло Uпит1 и Uпит2 |
от 10,8 до 28В постоянного тока |
Потребляемая мощность табло, Вт, не более |
12,0 |
Максимальное сечение проводов, подключаемых |
2,5мм² |
Размер надписи, мм, не менее |
182 × 95 |
Габаритные размеры, мм, не более |
350 × 180 × 115 |
Масса не более, кг |
с индексом (Н) ... 9,5 |
* По заказу выпускается специальная модель табло Филин-Т-12-Охр с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.
Режимы и логика работы Табло ФИЛИН-Т-12-Охр-1:
- нет напряжения питания - нет световых и звуковых сигналов (режим «Снят с охраны»);
- подача постоянного напряжения питания Uпит1 - постоянное свечение надписи (режим «Охрана» );
- подача прерывистого напряжения питания Uпит1 с частотой 0,5 ... 5,0Гц - мигание надписи с частотой 0,5 ... 5,0Гц (режим «Внимание» или «Тревога»);
- подача постоянного напряжения питания Uпит2 - включение звукового сигнала (режим «Пожар» или «Тревога»);
Режимы и логика работы Табло ФИЛИН-Т-12-Охр-3:
- нет напряжения питания - нет световых и звуковых сигналов (режим «Снят с охраны»);
- подача постоянного напряжения питания Uпит1 - постоянное свечение верхней надписи;
- подача прерывистого напряжения питания Uпит1 с частотой 0,5 ... 5,0Гц - мигание верхней надписи с частотой 0,5 ... 5,0Гц;
- подача постоянного напряжения питания Uпит2 - постоянное свечение нижней надписи;
- подача прерывистого напряжения питания Uпит2 с частотой 0,5 ... 5,0Гц - мигание нижней надписи с частотой 0,5 ... 5,0Гц;
- подача постоянного напряжения питания Uпит3 - включение звукового сигнала в режиме постоянного звучания;
- подача прерывистого напряжения питания Uпит3 с периодом : питание подается на 4сек. (не менее), затем прерывается на 2сек. (не менее) - включение звукового сигнала с таким же периодом;
Стандартная комплектация:
Наименование |
Кол. |
Примечание |
||
Табло Филин-Т |
1 шт. |
с штуцерами в соответствии с заказом: под открытый кабель; или под прокладку кабеля в трубе с присоединительной резьбой G3\4-В или (G1/2-В); или под прокладку кабеля в металлору- каве Герда; или под бронированный кабель; или с кабельным вводом с трубной резьбой, из которого выходит кабель диаметром 10 мм в резиновой изоляции длиной до 10 м (кроме Филин-Т- 12-Охр) |
||
Паспорт |
1 экз |
|
||
Руководство по эксплуатации |
1 экз |
на партию Табло не более 10 штук, поставляе- мых в один адрес |
||
ЗИП для моделей под кабель диаметром от 8-14 мм |
||||
Кольцо уплотнительное (смесь резиновая ИРП 1347) |
2 шт 2 шт |
для кабеля диаметром 10-12 мм для кабеля диаметром 12-14 мм |
||
Примечание – Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм, кольцо нажимное и заглушка) установлены на табло при поставке или вложены в комплект ЗИП |
||||
ЗИП для моделей под кабель диаметром от 14-18 мм |
||||
Кольцо уплотни- тельное (смесь рези- новая 6190-38) |
2 шт 2 шт 2 шт |
для кабеля диаметром 15-16 мм для кабеля диаметром 16-17 мм для кабеля диаметром 17-18 мм |
||
Примечание – Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 14-15 мм, кольцо нажимное и заглушка) установлены на табло при поставке или вложены в комплект ЗИП |
При записи Табло в технической документации и при заказе необходимо указать:
1 - тип прибора ФИЛИН-Т;
2 - МР - дополнительный шифр приёмки (только для МР) для поставки изделий под техническим надзором Российского Морского Регистра Судоходства ;
3 - напряжение питания и модель:
12-Охр-1 - от 28 до 10,8 В постоянного тока (модель с раздельным питанием схем управления свечением надписи и управления звуковым сигналом)
12-Охр-3 - от 28 до 10,8 В постоянного тока (модель с раздельным питанием схем свечения нижней надписи, свечения верхней надписи и звукового сигнала)
4 - материал корпуса:
Н - нержавеющая сталь 12Х18Н10Т;
А - алюминиевый сплав;
5 - тип штуцера (кабельного ввода) или резьбовая заглушка:
Т - G¾ - для прокладки кабеля в трубе с присоединительной резьбой G¾-в, диаметр наружной изоляции кабеля 8 - 14мм;
Т - G½ -для прокладки кабеля в трубе с присоединительной резьбой G½-в, диаметр наружной изоляции кабеля 8 - 12мм;
К - для открытой прокладки кабеля с диаметром наружной изоляции 8 - 14мм;
Б - под бронированный кабель с диаметром наружной изоляции под броней 8 - 14мм;
М - для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ (см. стр. 160, рис.3)
З-М20 - резьбовая заглушка вместо кабельного ввода, в корпусе резьба М20х1,5
З-М25 - резьбовая заглушка вместо кабельного ввода, в корпусе резьба М25х1,5
З-М27 - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2.6
6 - Диаметр подключаемых кабелей:
- без обозначения - от 8-14мм
- «18» - от 14-18мм
7 - цвет свечения надписи (надписей) / цвет фона: К - красный, Ж - желтый, З - зеленый ,
С - синий, Ч - чёрный (только фон), Б - белый (только фон, вместо белого может быть применён светло-серый цвет);
например: для Филин-Т-12-Охр-1 - К / Ч (цвет свечения - красный, цвет фона - чёрный);
для Филин-Т-12-охр-3 - З, К / ч (цвет свечения нижней надписи - зелёный, цвет свечения верхней надписи - красный, цвет фона - чёрный)
8 - текст надписи ( при заказе пиктограммы заказчик должен представить её рисунок или эскиз ); Например, текст:
- для Филин-Т-12-охр-1 - «Пожар»
- для Филин-Т-12-Охр-3 - «ТРЕВОГА» (текст нижней надписи), «ГАЗ УХОДИ» (текст верней надписи)
9 - обозначение технических условий.
Примеры обозначения при заказе:
1. Табло светозвуковое взрывозащищённое, питание постоянным напряжением в диапазоне от 28 до 10,8 В, с раздельным питанием схем управления свечения нижней надписи, верхней надписи и звукового сигнала, корпус из алюминиевого сплава, монтаж бронированным кабелем, цвет свечения нижней надписи - зелёный, цвет свечения
верхней надписи - красный, фон - чёрный, текст нижней надписи - ВНИМАНИЕ, текст верхней надписи - ГАЗ - УХОДИ!
ФИЛИН-Т - 12-Охр-3 - А - Т - G½ - З, К / Ч - ВНИМАНИЕ, ГАЗ-УХОДИ ! - ТУ 4371-129-12150638-2006
2. Табло светозвуковое взрывозащищённое, изготовленное под надзором Морского регистра Судоходства, питание постоянным напряжением в диапазоне от 28 до 10,8 В, с раздельным питанием схем управления свечения надписи и управления звуковым сигналом , корпус из нержавеющей стали, с прокладкой кабеля в трубе с резьбой G½, цвет свечения надписи
- зелёный, фон - чёрный, текст надписи - ГАЗ УХОДИ!
ФИЛИН-Т - МР - 12-Охр-1 - Н - Т - G½ - З / Ч - ГАЗ УХОДИ! - 4371-129-12150638-2006 ТУ
