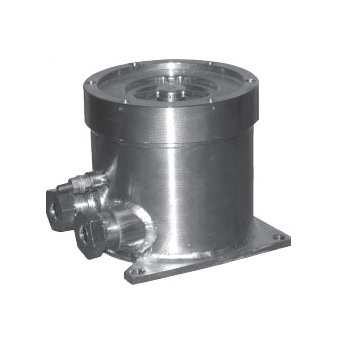

ЕхОППЗ–2В оповещатели звуковые взрывозащищенные
Предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.
|
Характеристики
|
Значения |
|
Маркировка взрывозащиты |
1ЕхdIIСТ6 |
|
Степень защиты оболочки |
IP65 |
|
Максимальное значение уровня звукового давления, дБ, не менее |
95 |
|
Частота звукового сигнала, Гц |
1500-3000 |
|
Напряжение питания, В |
10,6 … 27,4 |
|
Максимальная потребляемая мощность, мВт, не более |
500 |
|
Масса, кг не более |
2,4 |
|
Габаритные размеры, мм, не более |
135х105х120 |
|
Температура окружающей среды, °С |
-60 … +70 |
|
Относительная влажность воздуха, % |
95 |
Поставляются:
- с переменным звучанием типа «сирена» (индекс в обозначении- 1) или непрерывным (индекс -2).
- c кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G., (возможна поставка с присоединительной резьбой G1/2). В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции 8 — 10 мм, 10 — 12 мм и 12 — 14 мм.
* По заказу выпускается специальная модель оповещателя с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18 мм с шагом 1 мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.
Стандартная комплектация:
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
908.2013.00.000 908.2329.00.000, 908.2352.00.000 908.2543.00.000 |
Оповещатель ЕхОППЗ-2В ЕхОППЗ-2В –ПМ ЕхОППЗ-2В –Р, ЕхОППЗ-2В –ПМ Р ЕхОППЗ-2В-ПМ-18 |
1 шт |
Со штуцерами в соответствии с заказом: под открытый кабель, или под прокладку кабеля в трубе с присоединительной резьбой G3\4- В(G1/2-В), или прокладку бронированного кабеля, или под прокладку кабеля в металлорукаве, или без штуцеров кабельных вводов, но срезьбовыми заглушками |
|
908.2013.00.000 ЭТ |
Этикетка |
1 экз |
|
|
908.2013.00.000 РЭ |
Руководство по эксплуатации |
1 экз |
25 штук Оповещателей |
|
908.2013.90.000 |
Ключ специальный |
1 экз |
25 штук Оповещателей |
|
|
ЗИП для моделей ЕхОППЗ-2В, ЕхОППЗ-2В-ПМ под кабель диаметром от 8-14 мм |
||
|
908.2013.00.013* 908.2013.00.013-02 908.2013.00.013-04 |
Кольцо уплотнитель- ное (смесь резиновая ИРП 1347) |
2 шт 2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 10-12 мм для кабеля диаметром 12-14 мм |
|
|
ЗИП для моделей ЕхОППЗ-2В-Р, ЕхОППЗ-2В-ПМР под кабель диаметром от 8-14 мм |
||
|
|
Кольцо уплотнительное (смесь резиновая ИРП 1266) |
2 шт 2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 10-12 мм для кабеля диаметром 12-14 мм |
|
|
ЗИП для моделей под кабель диаметром от 14-18 мм |
||
|
908.2013.00.013-06* 908.2013.00.013-07 908.2013.00.013-08 908.2013.00.013-09 |
Кольцо уплотнительное (смесь резиновая 6190-38 ТУ 2512-046-2 шт 00150281-2003) |
2 шт 2 шт |
для кабеля диаметром 14-15 мм для кабеля диаметром 15-16 мм для кабеля диаметром 16-17 мм для кабеля диаметром 17-18 мм |
Примечание:
1* При применении штуцера с присоединительной резьбой G1/2-В кольцо уплотнительное для кабеля диаметром 12-14 мм не применяется и не укладывается
2* Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на Оповещатель при поставке или вложены в комплект ЗИП
Пример записи при заказе: ЕхОППЗ-2В предназначен для эксплуатации в диапазоне температур окружающей среды от минус 60 до плюс 70 оС с корпусом из коррозионностойкой стали (Н), для прокладки под бронированный (Б) кабель, звучание типа «сирена» (1): «Оповещатель звуковой взрывозащищенный ЕхОППЗ -2В-Н-Б-1 ТУ 4371-073-12150638-2002»
