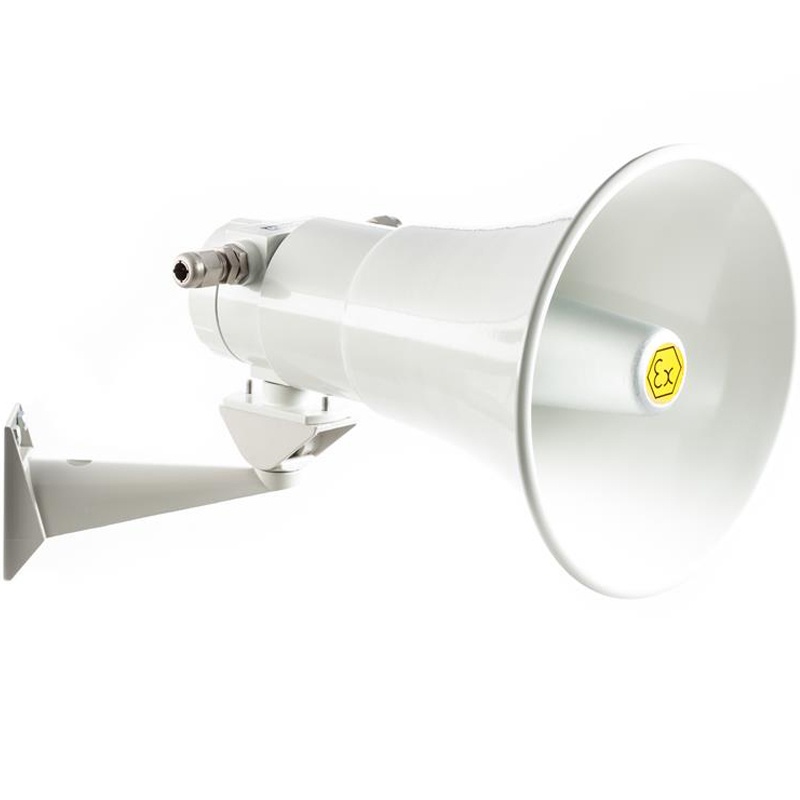

ГРВ-07е громкоговоритель рупорный взрывозащищенный

Предназначен для использования в качестве источника звука в системах пожарной, охранной сигнализации, производственно-технологической громкоговорящей связи и других видов оповещения и озвучивания при совместной работе с приемно-контрольными устройствами и усилителями.

В системах пожарной сигнализации громкоговорители используются как речевые оповещатели взрывозащищенные и обеспечивают передачу сообщения о пожаре и инструкций по эвакуации.

Взрывозащищенные громкоговорители применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Предназначен для использования в качестве источника звука в системах пожарной, охранной сигнализации, производственно-технологической громкоговорящей связи и других видов оповещения и озвучивания при совместной работе с приемно-контрольными устройствами и усилителями.

В системах пожарной сигнализации громкоговорители используются как речевые оповещатели взрывозащищенные и обеспечивают передачу сообщения о пожаре и инструкций по эвакуации.

Взрывозащищенные громкоговорители применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Исполнения громкоговорителя ГРВ:

  1. ГРВ-07е-20 – громкоговоритель рупорный взрывозащищенный 20 Вт
  2. ГРВ-07е-30 – громкоговоритель рупорный взрывозащищенный 30 Вт
  3. ГРВ-07е-50 – громкоговоритель рупорный взрывозащищенный 50 Вт

Отличительные особенности и характеристики:

  • маркировка взрывозащиты 1ExdIICT6 X
  • герметичный взрывозащищенный корпус IP66
  • температура эксплуатации от - 60°С до +55°С
  • комплектуется универсальными кабельными вводами и кронштейном

Конструкция:

  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).
Наименование параметра
Модель громкоговорителя /значение параметра
ГРВ-07е-20
ГРВ-07е-30
ГРВ-07е-50
Маркировка взрывозащиты 1ExdIICT6 X
Степень защиты оболочки IP66
Температура эксплуатации, °С   - 60°С...+55°С
Номинальная мощность, Вт
20
30
50
Номинальное напряжение, Uн макс, В
100
Электрическое сопротивление, R, Ом
8/500/1000
8/330/660
8/200/400
Эффективный рабочий диапазон частот, Гц
380-6500
Уровень звукового давления на расстоянии 1м, дБ, не менее
106
107
109
Масса, кг, не более
4,5
4,9
5,3
Габаритные размеры (без кронштейна), мм, не более
Ø250x330
Ø280x380
Ø320х400
Угол раскрыва рупоров
45 град
срок службы
10 лет
гарантийный срок
5 лет

Справочно:
Для того, чтобы динамики громкоговорителей не выходили из строя от выходного напряжения трансляционного усилителя, а соединённые параллельно несколько громкоговорителей внутри зоны оповещения суммарным низким сопротивлением не выводили из строя выходной трансформатор усилителя мощности, в громкоговорителях используются согласующие звуковые трансформаторы. В зависимости от номинальной рабочей мощности громкоговорителей звуковые трансформаторы имеют разные, специально рассчитанные, входные сопротивления. Расчёт производится исходя из максимального выходного напряжения усилителей мощности U вых и номинальной мощности громкоговорителя Pвых:
R = Uвых * Uвых / Pвых.
Таким образом громкоговорители могут работать с любым усилителем мощности, независимо от его выходной мощности. Однако необходимо учесть, что общая номинальная мощность громкоговорителей должна быть не выше выходной мощности усилителя мощности. В противном случае суммарное сопротивление громкоговорителей выведет из строя выходной трансформатор усилителя.
Пример: прибор оповещения имеет выходное напряжение 120 В. Чтобы громкоговоритель не "перегружался" напряжение следует подавать на клеммы максимального сопротивления. У ГРВ-07е-30, например, это 660 Ом, при этом получим мощность P=U*U/R=120*120/660=21,8 Вт. Т.е. если нужно получить 20 Вт при 120 В нужно взять громкоговоритель на 30 Вт.
По электрическим и акустическим характеристикам громкоговорители аналогичны рупорным громкоговорителям HS-20, HS-30, HS-50 фирмы Inter-M.
Стандартная комплектация:

Наименование

Кол.

Примечание

Оповещатель

1



Кабельный ввод

2

По заявке *

Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

2



Шайба d10 мм

Шайба d12 мм

2

2



Заглушка

1



Клеммный ключ WAGO

1



Кронштейн с крепежом

1



Предохранитель 3,15 А

1



Паспорт

1



Заглушка

1



Сертификат соответствия ПБ

Сертификат соответствия ТР ТС

1

1

На партию

На партию




Оборудование поставляется с одним кабельным вводами на выбор:

Внешний вид Обозначение Расшифровка
k1
ШТ 1/2"
 штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2
КВБ12
 кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ
 оконечная заглушка
