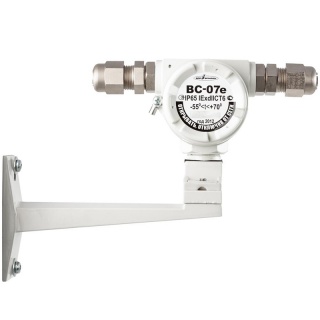

ВС-07е оповещатель пожарный звуковой взрывозащищенный
Предназначен для подачи звукового сигнала в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Оповещатель может выпускаться в следующих модификациях:
- Оповещатель пожарный взрывозащищенный звуковой ВС-07е (сирена) с питанием от источников постоянного тока напряжением 12-24 В или переменного тока напряжением 100-240 В.
- Оповещатель пожарный взрывозащищенный звуковой со световой индикацией ВС-07е-И(ЗК) (светозвуковой оповещатель) с питанием от источников постоянного тока напряжением 12-24 В или переменного тока напряжением 100-240 В.
Цвет свечения выбирается потребителем при заказе из ряда:
- дежурный режим - красный (К), желтый (Ж), зелёный (З) или синий (С);
- аварийный режим - красный (К), желтый (Ж) или синий (С).
Отличительные особенности:
- эксплуатация в жестких климатических условиях - от -60...+70°С
- возможно изменение характера звучания — 2 режима
- предусмотрена возможность контроля цепи питания напряжением обратным питающему
- подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей
Ключевые характеристики:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- высокая коррозионная стойкость и пылевлагонепроницаемость IP65
- виброустойчивость (заливка компаундом)
| Характеристики | Значения |
|
маркировка взрывозащиты
|
1ЕхdIIСT6 Х
|
|
напряжение питания, В
|
12-24 VDC/100-240 VAC |
|
максимальный потребляемый ток при наряжении 12-24 VDC/100-240 VAC, не более, А
|
0,07 / 0,01
|
|
звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ
|
100
|
|
тип звукового сигнала – сирена.
диапазон частот генерируемого звукового сигнала, кГц
|
1,0 – 4,5
|
| cтепень защиты оболочки, IP | 65 |
| температура эксплуатации, °С | - 60... +70 |
|
допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час
|
3
|
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
85x95x140
|
|
масса оповещателя, не более, кг
|
2
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
|
Наименование |
Кол. |
Примечание |
|
Оповещатель |
1 |
|
|
Кабельный ввод |
2 |
По заявке * |
|
Кольцо уплотнительное d6-8 мм для кабелей Ø6-8 мм d8-10 мм для кабелей Ø8-10 мм d10-12 мм для кабелей Ø10-12 мм |
2 2 2 |
|
|
Шайба d10 мм Шайба d12 мм |
2 2 |
|
|
Заглушка |
1 |
|
|
Клеммный ключ |
1 |
|
|
Кронштейн |
1 |
|
|
Дюбель, саморез |
4 |
|
|
Шестигранный ключ S4 |
1 |
|
|
Паспорт |
1 |
|
|
Сертификат соответствия ПБ Сертификат соответствия ТР ТС |
1 1 |
На партию На партию
|
| Внешний вид | Обозначение | Расшифровка |
 |
ШТ 1/2" |
штуцер для трубной разводки с резьбой G½"
|
 |
ШТ 3/4" | штуцер для трубной разводки с резьбой G¾" |
 |
КВБ12 |
кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
|
 |
КВБ17 | кабельный ввод для бронированного кабеля с диаметром брони до 17 мм |
 |
КВМ15 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм |
 |
КВМ20 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
|
 |
ЗГ |
оконечная заглушка
|
Пример записи оповещателя при заказе и в документации другой продукции:
Оповещатель звуковой ВС-07е-24, 1хКВМ15, 1хЗГ, ТУ 4371-015-43082497-09,
Оповещатель звуковой с индикацией ВС-07е-И(ЗК)-24, 2хШТ½, ТУ 4371-015-43082497-09
Оповещатель звуковой с индикацией ВС-07е-И(К)-220, 2хКВБ12, ТУ 4371-015-43082497-09
