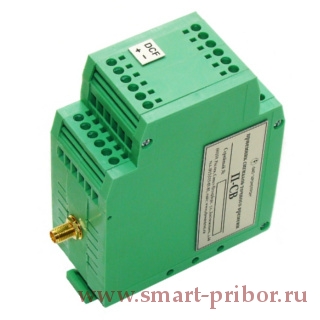

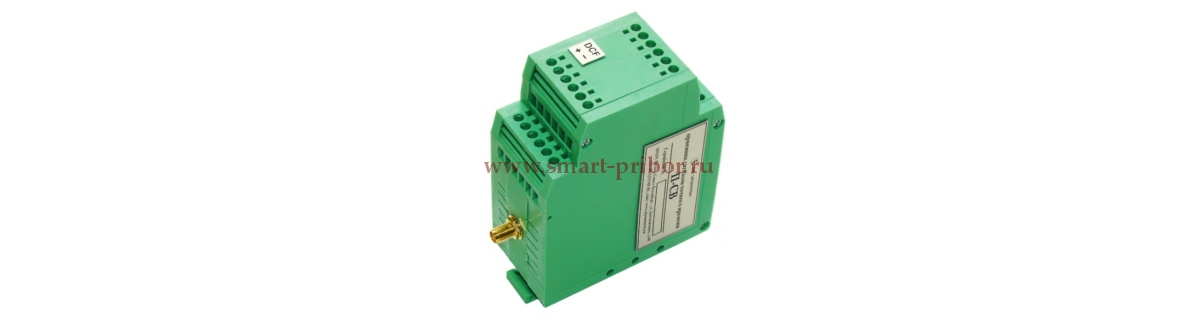

П-СВ приёмник сигналов точного времени

Предназначен для синхронизации с эталонными часами, находящимися на орбитальных спутниках группировки GPS, первичных часов и реле времени, использующих для синхронизации DCF-сигнал. Приёмник формирует DCF-сигнал типа пассивная «токовая петля». Сигнал DCF формируется с учётом часового пояса, устанавливаемого с помощью DIP-переключателя, расположенного внутри корпуса приёмника.

Приёмник сигналов точного времени П-СВ состоит из двух частей: собственно приёмника с источником питания в одном корпусе и магнитной антенны, подключаемой к приёмнику с помощью коаксиального кабеля длиной 5м.

Приёмник размещён в корпусе для установки на DIN-рельс.

Предназначен для синхронизации с эталонными часами, находящимися на орбитальных спутниках группировки GPS, первичных часов и реле времени, использующих для синхронизации DCF-сигнал. Приёмник формирует DCF-сигнал типа пассивная «токовая петля». Сигнал DCF формируется с учётом часового пояса, устанавливаемого с помощью DIP-переключателя, расположенного внутри корпуса приёмника.

Приёмник сигналов точного времени П-СВ состоит из двух частей: собственно приёмника с источником питания в одном корпусе и магнитной антенны, подключаемой к приёмнику с помощью коаксиального кабеля длиной 5м.

Приёмник размещён в корпусе для установки на DIN-рельс.

Технические характеристики приёмника:

Напряжение питания при использовании внутреннего источника 220 В ± 10 %, 50 Гц
Напряжение питания при использовании внешнего источника постоянного тока 9…12 В, 300 мА
Потребляемая мощность, не более 3 Вт
Диапазон рабочих температур –20...+70 °C
Диапазон устанавливаемых часовых поясов 0…+12 ч
Дискретность установки часовых поясов 1 ч
Максимальный ток нагрузки выхода синхронизации DCF 70 мА
Максимальное коммутируемое напряжение выхода синхронизации DCF 30 В
Остаточное выходное напряжение в замкнутом состоянии выхода синхронизации DCF, не более 8,5 В
Точность синхронизации импульсов DCF-сигнала по отношению к метке времени «1PPS», не хуже 100 мкс
Задержка начала выдачи сигнала синхронизации DCF после включения питания, при свободной видимости небосклона магнитной антенной, не более 5 мин

Технические характеристики магнитной антенны:

Номинальное напряжение питания 3.3 В
Максимальный ток потребления 100 мА
Диапазон рабочих температур -40...+85 °C
Рабочая частота 1575.42 МГц (L1 диапазон, C/A код)
Коэффициент усиления, не менее 20 дБ
Максимальная длина кабеля RG-174 5 м
