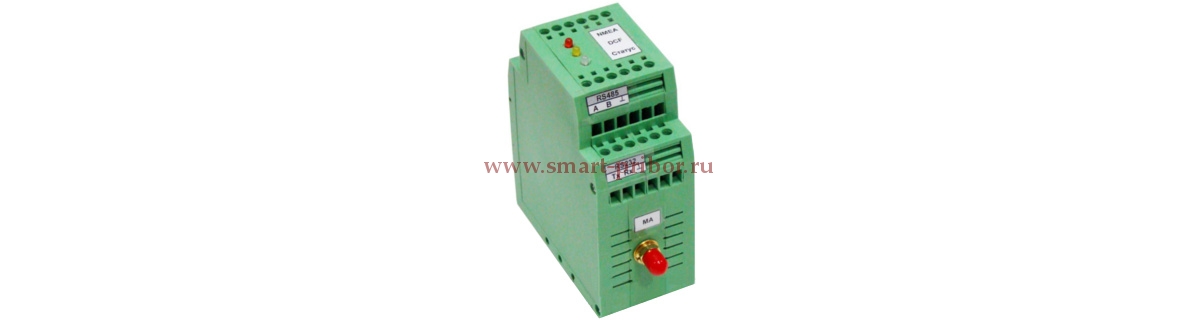

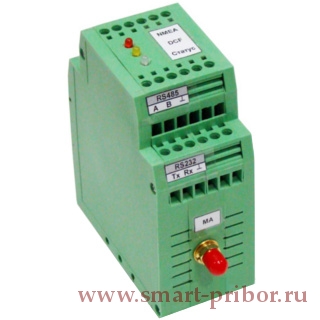

П-СВ2 приёмник сигналов точного времени двухсистемный

Предназначен для синхронизации часовых систем и средств автоматики с помощью сигналов спутниковых группировок ГЛОНАСС и GPS. Приёмник формирует на основном выходе синхронизации DCF-сигнал типа пассивная «токовая петля». DCF-сигнал формируется с учётом часового пояса, устанавливаемого с помощью DIP-переключателя, расположенного внутри корпуса приёмника. Кроме того, приёмник имеет два информационных выхода для подключения устройств, имеющих порты RS-232 и RS485. На эти порты выводятся сообщения GGA, GSA, GSV, RMC по протоколу NMEA-0183 для расширения возможностей использования приёмника.

Приёмник предназначен для совместной работы с часовой станцией ЧСР, первичными часами ЦП-1, ЦП-2, первично-вторичными цифровыми часами ЦПВ, реле времени и другими устройствами, использующими для синхронизации DCF-сигнал.

Предназначен для синхронизации часовых систем и средств автоматики с помощью сигналов спутниковых группировок ГЛОНАСС и GPS. Приёмник формирует на основном выходе синхронизации DCF-сигнал типа пассивная «токовая петля». DCF-сигнал формируется с учётом часового пояса, устанавливаемого с помощью DIP-переключателя, расположенного внутри корпуса приёмника. Кроме того, приёмник имеет два информационных выхода для подключения устройств, имеющих порты RS-232 и RS485. На эти порты выводятся сообщения GGA, GSA, GSV, RMC по протоколу NMEA-0183 для расширения возможностей использования приёмника.

Приёмник предназначен для совместной работы с часовой станцией ЧСР, первичными часами ЦП-1, ЦП-2, первично-вторичными цифровыми часами ЦПВ, реле времени и другими устройствами, использующими для синхронизации DCF-сигнал.

Технические характеристики приёмника:

Напряжение питания при использовании внутреннего источника 220 В ± 10 %, 50 Гц
Напряжение питания при использовании внешнего источника постоянного тока 9…12 В, 300 мА
Потребляемая мощность, не более 3 Вт
Диапазон рабочих температур –20...+70 °C
Диапазон устанавливаемых часовых поясов 0…+12 ч
Дискретность установки часовых поясов 1 ч
Максимальный ток нагрузки выхода синхронизации DCF 70 мА
Максимальное коммутируемое напряжение выхода синхронизации DCF 30 В
Остаточное выходное напряжение в замкнутом состоянии выхода синхронизации DCF, не более 8,5 В
Точность синхронизации импульсов DCF-сигнала по отношению к метке времени «1PPS», не хуже 100 мкс
Амплитуда напряжения информационного выхода RS-232, не менее
Минимальное сопротивление нагрузки информационного выхода RS-232 3 кОм
Максимальное количество приёмников на линии информационного выхода RS-485 31
Максимальная дальность линии передачи информационного выхода RS-485 1200 м
Время первого определения навигационных параметров с доверительной вероятностью 0.95 при «холодном старте», не более 50 сек
Время первого определения навигационных параметров с доверительной вероятностью 0.95 при «тёплом старте», не более 35 сек
Время первого определения навигационных параметров с доверительной вероятностью 0.95 при «горячем старте», не более 5 сек
Погрешность измерения координат при доверительной вероятности 0.95 по системе ГЛОНАСС ± 20 м
Погрешность измерения координат при доверительной вероятности 0.95 по системе GPS ± 15 м
Погрешность измерения координат при доверительной вероятности 0.95 в дифференциальном режиме ± 3 м

Технические характеристики магнитной антенны:

Номинальное напряжение питания 3.3 В
Максимальный ток потребления 100 мА
Диапазон рабочих температур -40...+85 °C
Рабочая частота ГЛОНАСС 1598.0625 – 1608.75 МГц (L1 диапазон)
Рабочая частота GPS 1575.42 МГц (L1 диапазон, C/A код)
Коэффициент усиления, не менее 20 дБ
Максимальная длина кабеля RG-174 5 м
