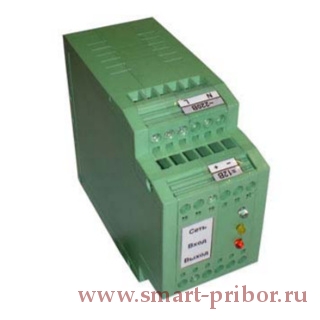

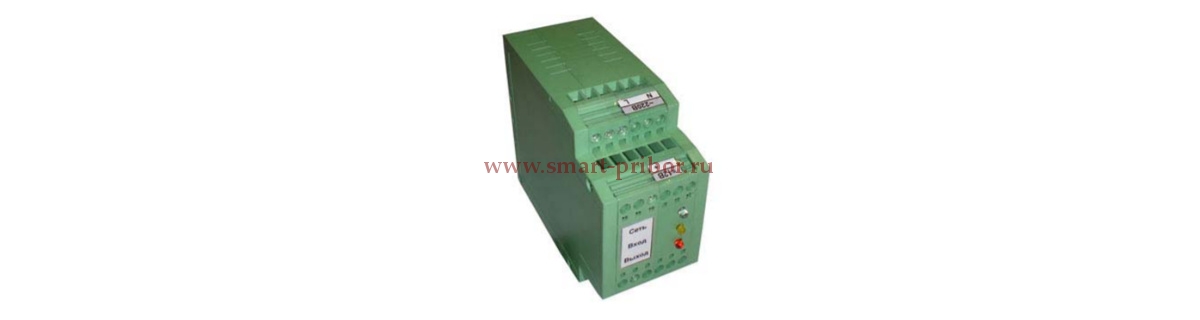

ПСС-Д формирователь DCF-сигналов синхронизации
Предназначен для обеспечения синхронизации часовых систем, имеющих дешифратор DCF-сигнала, с помощью персональных компьютеров (ПК), промышленных контроллеров и других устройств, имеющих в своём составе последовательные информационные порты RS-232 или RS-485, и синхронизируемых по другим каналам связи, например по локальной компьютерной сети.
Формирователь предназначен для совместной работы с часовой станцией ЧСР, первичными часами ЦП-1, ЦП-2, первично-вторичными цифровыми часами ЦПВ и другими устройствами, синхронизируемыми с помощью DCF-сигнала.
Формирователь имеет два входа синхронизации по стыкам RS-232 и RS-485 и один выход синхронизации типа пассивная «токовая петля». При наличии на каком-либо входе синхронизации формирователя посылки с информацией о текущем времени и дате, следующей с периодичностью в 1 секунду, на его выходе формируются DCF-сигнал.
| Напряжение питания при использовании внутреннего источника | 220 В ± 10 %, 50 Гц |
| Напряжение питания при использовании внешнего источника постоянного тока | 9…12 В, 300 мА |
| Потребляемая мощность, не более | 2 Вт |
| Диапазон рабочих температур | –20…+70 °C |
| Максимальный ток нагрузки выхода синхронизации DCF | 70 мА |
| Максимальное коммутируемое напряжение выхода синхронизации DCF | 30 В |
| Остаточное выходное напряжение, не более | 8,5 В, при токе 10 мА |
| Амплитуда напряжения на входе синхронизации по RS-232 | 5…12 В |
| Максимальное сопротивление нагрузки информационного входа RS-232 | 3 кОм |
| Максимальное количество приёмников на линии информационного входа RS-485 | 31 |
| Максимальная дальность линии линии синхронизации по RS-485 | 1200 м |
| Точность привязки DCF-сигнала к началу минуты, не хуже | 1 мс |
| Диапазон устанавливаемых часовых поясов | 0…+12 ч |
| Дискретность установки часовых поясов | 1 ч |
