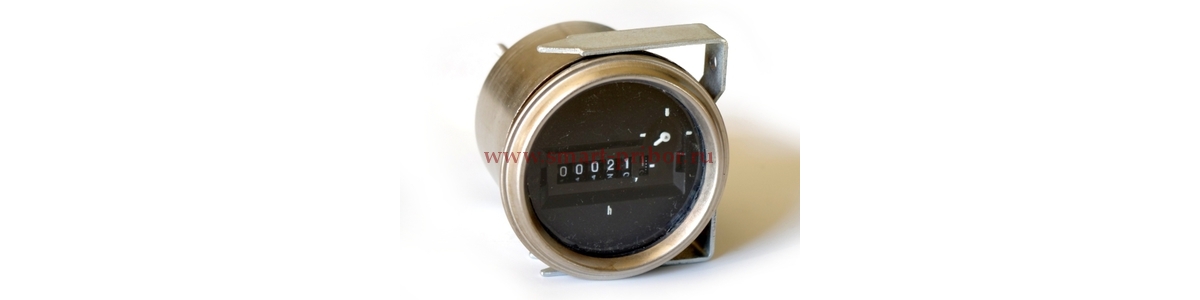

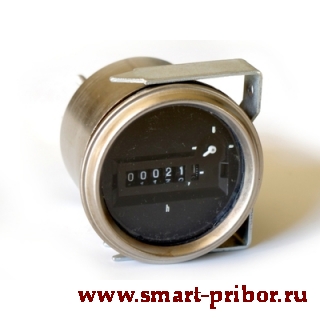

ЧИ-0005 счетчик времени

Предназначен для автоматического учета времени работы оборудования, агрегатов, машин.

Корпус металлический.

Исполнение

Напряжение питания

Мощность

ЧИ-0005, ЧИ-0005-01

24В, DC

0,5 Вт

ЧИ-0005-02, ЧИ-0005-03



12B, DC

0,2 Вт

Предназначен для автоматического учета времени работы оборудования, агрегатов, машин.

Корпус металлический.

Исполнение

Напряжение питания

Мощность

ЧИ-0005, ЧИ-0005-01

24В, DC

0,5 Вт

ЧИ-0005-02, ЧИ-0005-03



12B, DC

0,2 Вт

Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

На лицевой панели счетчика расположен стрелочный индикатор, сигнализирующий о работе счетчика.

Счетчик ЧИ 0005, ЧИ 0005-0,2 снабжен встроенной подсветкой цифровых барабанчиков, счетчик ЧИ 0005-01, ЧИ 0005-03 - без подсветки.

Содержание драгоценных материалов: золото - 0,1499063 г; серебро - 0,0871338 г
Содержание цветных металлов в счетчике: латунь Л63 - 66,5 г; латунь ЛС59-1 15,5 г

Характеристики

Значения

Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с:

 - (160 ±2) В, спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут=2 Ом;

- (90 ±2) В, спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут=1 Ом;

- минус (150 ±2) В, спадающих по экспоненте с постоянной времени t=1мс при Rвнут=5Ом.

Счетчик устойчив к воздействию температуры

 от -60 до +55 °C

Счетчик устойчив к воздействию относительной влажности

от 95 до 98% при температуре (40 ±2) °С без конденсации влаги внутри корпуса.

Счетчик прочен к кратковременным от 2-х до 4-х часов повышениям температуры до 65°С и к циклическим изменениям температуры от минус 60 до +65°С

Счетчик виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении

до 50 м/с2

Счетчик прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов

10000

Степень защиты счетчика от пыли и воды

IP65 по ГОСТ 14254-80

Система питания счетчика

двухпроводная

Емкость отсчетного устройства, Ч

99999,9

Масса счетчика, кг, не более

 0,12

Габаритные размеры счетчика, мм, не более

60х60х56

Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы:

 в нормальных климатических условиях

 39000 ч.

 в условиях эксплуатации по ТУ 25-1865.081-87

32000 ч.

Средний ресурс счетчика

10000ч

Средний полный срок службы

10 лет

Стандартная комплектация:

  1. Счетчик - 1шт (в соответствии с заказом)
  2. Скоба - 1шт
  3. Колодка - 1шт
  4. Лампа А24-2 ГОСТ 2023.1-88 - 1шт (для ЧИ 0005)
  5. Лампа АМН12-3-1 ГОСТ 2023.1-88 - 1шт (для ЧИ 0005-02)
  6. Патрон ЛВ211-3714329 или
  7. Патрон ЛВ211, 329 ТУ37.0003.689-75 - 1шт (для ЧИ 0005, ЧИ 0005-02)
  8. Штекер наружный тип4
  9. № 4573738006 ОСТ 37.0003.32-87 - 3шт (для ЧИ 0005, ЧИ 0005-02)
  10. - 2 шт (для ЧИ 0005-01, ЧИ 0005-03)
  11. Гайка М4-6Н.06 Хим. Н6 ГОСТ 5927-70 - 2шт
  12. Паспорт - 1экз
  13. Коробка - 1шт
