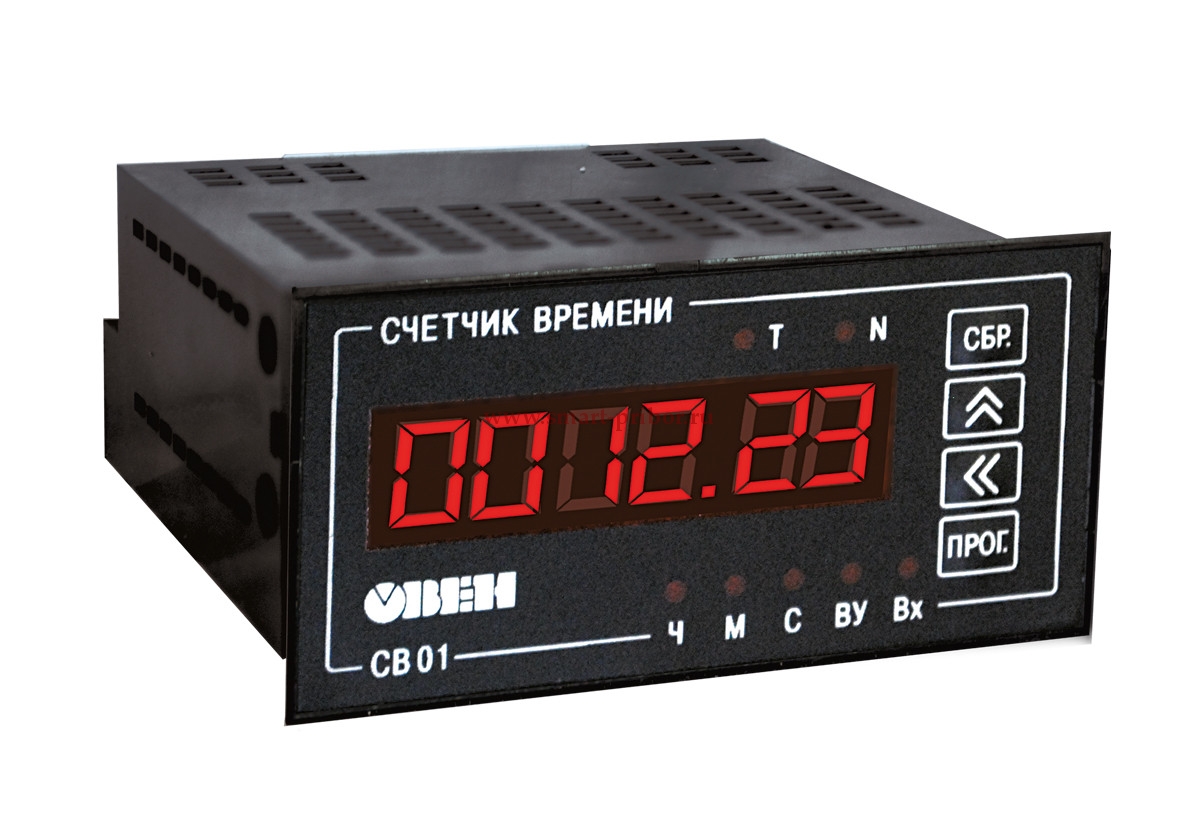

СВ01 счетчик времени наработки

Предназначен для измерения интервалов времени и счета количества измеренных сигналов.

Используется в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Так же применяться  для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и др. оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.

Исполнение:

Напряжение питания:

СВ01-220

90….264В переменный ток (47-63 Гц)

80….375В постоянный ток

СВ01-24

10,5….30В постоянный ток

Предназначен для измерения интервалов времени и счета количества измеренных сигналов.

Используется в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Так же применяться  для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и др. оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.

Исполнение:

Напряжение питания:

СВ01-220

90….264В переменный ток (47-63 Гц)

80….375В постоянный ток

СВ01-24

10,5….30В постоянный ток

Функции:

  • Функция счетчика времени;
  • Функция счетчика количества включений прибора;
  • Дискретный вход для подключения активных датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллектором, либо контактов, кнопок и других датчиков типа «сухой контакт»;
  • ВУ (по заказу) электромагнитное реле;
  • Встроенный интерфейс RS-485(по заказу), протокол ОВЕН, Modbus ASCII/RTU;
  • Запуск отсчета времени:
    • по подаче напряжения питания на прибор,
    • по внешнему сигналу с дискретного входа

Наименование

Значение

Питание

Напряжение питания прибора СВ01-220.Х.Х.Х:

от сети переменного напряжения:



напряжение, В

от 90 до 264 В переменного тока (номинальные значения 110, 220)

частота, Гц

частотой от 47 до 63 Гц
(номинальные значения 50 и 60 Гц)

от источника постоянного тока:

напряжение, В

от 120 до 375 В постоянного тока (номинальные напряжения
 220 В)

Напряжение питания прибора СВ01-24.Х.Х.Х от источника постоянного напряжения, В

от 10,5 до 30

(номинальные значения 12 и 24 В)

Выходное напряжение встроенного источника питания:

напряжения, В

СВ01-220.Х.Х.Х

СВ01-24.Х.Х.Х





24±3

(от 10,5 до 30) 1)

Потребляемая мощность, ВА, не более

10

Измерение

Предел абсолютной допустимой погрешности временных интервалов, не более

Δ=±(0.9×10-4×tизм +C)

где:

С – значение наименьшего разряда при измерении в данном диапазоне 2);

tизм – измеряемое значение, сек

Предел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более

±1

Интерфейс связи RS-485

Скорости обмена, бит/сек

2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200

Протоколы связи

ОВЕН; ModBus-RTU; ModBus-ASCII

Входное сопротивление

12 кОм (стандартная нагрузка)

Конструктивное исполнение

Степень защиты корпуса

– для корпуса Н

– для корпуса Щ1 (со стороны лицевой панели)

– для корпуса Щ2 (со стороны лицевой панели)



IP44

IP54

IP54

Габаритные размеры, мм

– корпус Н

– корпус Щ1

– корпус Щ2



105×130×65

96×96×70

96×48×100

Наименование

Значение

Масса прибора, кг, не более

0,4

Средний срок службы, лет, не менее

12

1)  Физически в СВ01-24.Х.Х.Х входное напряжение выводится напрямую на выходные клеммы прибора, без дополнительного преобразования

2)  В зависимости от диапазона измерения значение наименьшего разряда С равно:

- 1 сек (для диапазона от 0 сек до 23 ч 59 мин 59 сек);

- 1 мин (для диапазона от 24 ч до 9999 ч 59 мин);

- 1 ч (для диапазона от 10000 ч до 99999 ч)



Характеристики входного сигнала

Параметр

Значение

Максимальный входной ток «0» и «1», мА, не более

5

Уровень сигнала, соответствующий логической единице на входе прибора, В

от 5 до 30

Уровень сигнала, соответствующий логическому нулю на входе прибора, В

от 0 до 3

Максимальное входное напряжение, В, не более

30

Длительность сигнала на входе, мс, не менее

300



Характеристики ВУ

Тип ВУ

Технические характеристики

Значение

Реле электромагнитное (Р)

Максимальный ток нагрузки (при 250В 50Гц и

cos φ >0,4), А, не менее

8

Максимальное напряжение нагрузки
переменного тока В, не менее

240

Максимальное напряжение нагрузки постоянного тока (при токе нагрузки 8А), В, не менее

30





Стандартная комплектация:

  1. Прибор СВ01
  2. Комплект крепежных элементов
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон

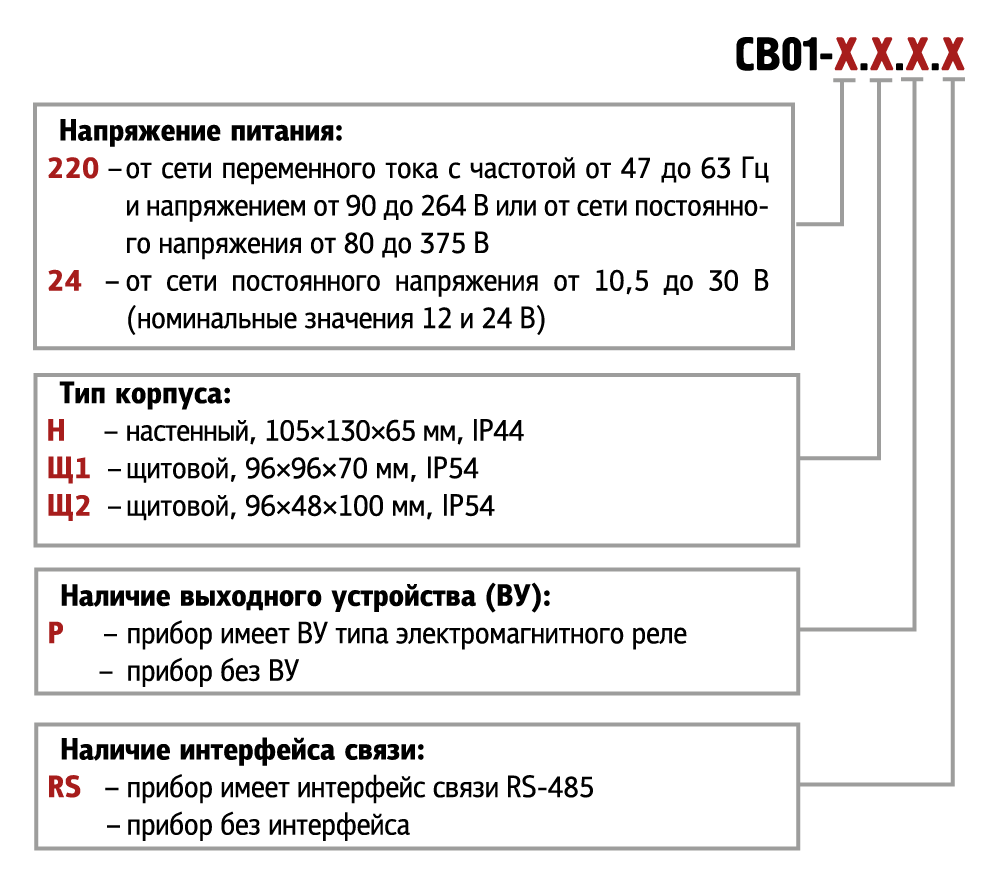

cv01-x-x-x-x
