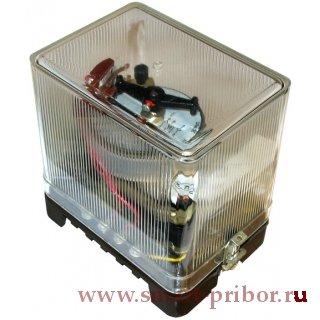

РВ-200 реле времени

Предназначено для применения в различных схемах релейной защиты на переменном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.

  • Выдержки времени: РВ-215, РВ-217, РВ-218 - 0,1...1,3с; РВ-225, РВ-227, РВ-228 - 0,25...3,5с; РВ-235, РВ-237, РВ-238 - 0,5...9с; РВ-245, РВ-247, РВ-248 - 1...20с
  • Напряжение питания: 100, 110, 127, 220, 380В переменного тока
  • Монтаж: на плоскость
  • Диапазон рабочих температур: от -10 до +55°С

Предназначено для применения в различных схемах релейной защиты на переменном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.

  • Выдержки времени: РВ-215, РВ-217, РВ-218 - 0,1...1,3с; РВ-225, РВ-227, РВ-228 - 0,25...3,5с; РВ-235, РВ-237, РВ-238 - 0,5...9с; РВ-245, РВ-247, РВ-248 - 1...20с
  • Напряжение питания: 100, 110, 127, 220, 380В переменного тока
  • Монтаж: на плоскость
  • Диапазон рабочих температур: от -10 до +55°С

Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.

Изделие предназначено для установки в заземленных металлоконструкциях. Высота над уровнем моря не более 2000м.



Характеристики

Значения

Термическая стойкость

1.1Uном продолжительно

Механическая износостойкость циклов ВО

5000

Коммутационная износостойкость циклов ВО

3000

Число контактов РВ-218, РВ-228, РВ-238, РВ-248, РВ-215, РВ-225, РВ-235, РВ-245

с выдержкой времени 1«c», 1«з»

мгновенного действия 1«п»

Число контактов РВ-217, РВ-227, РВ-237, РВ-247

с выдержкой времени 1«з»

мгновенного действия 1«п»

Время замкнутого состоя- ния скользящих контак- тов при срабатывании реле с пределами уставок, с, не менее

0.1 (0.25...3.5, 0.5...9, 1...20)

не регламентируется (0.1...1.3)

Коммутационная способность контактов реле (кр. скользящего) при напряжении от 24 до 250В в цепи постоянного тока

100 (t ≤ 0.005с и токе до 1А, Вт)

Коммутационная способность контактов реле (кр. скользящего) при напряжении от 24 до 250В в цепи переменного тока при 5А, В·А

400 (при cos j ≥ 0.4)

500 (при cos j ≥ 0.5)
