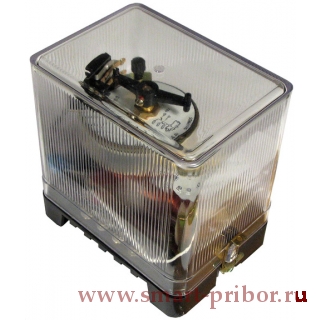

РВ-100 реле времени
Предназначено для применения в различных схемах релейной защиты на постоянном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.
- Выдержки времени: РВ-112, РВ-113, РВ-114 - 0,1...1,3с; РВ-124, РВ-127, РВ-128 - 0,25...3,5с; РВ-132, РВ-133, РВ-134 - 0,5...9с; РВ-142, РВ-143, РВ-144 - 1...20с
- Напряжение питания: 24, 48, 110, 220В постоянного тока
- Монтаж: на плоскость с передним или задним присоединением проводов
- Диапазон рабочих температур: от -10 до +55°С
Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
Изделие предназначено для установки в заземленных металлоконструкциях. Высота над уровнем моря не более 2000м.
Характеристики |
Значения |
Термическая стойкость |
1.1Uном в течение 2 мин. (РВ-112, РВ-128, РВ-132, РВ-142, РВ-114, РВ-124, РВ-134, РВ-144) 1.1Uном продолжительно (РВ-113, РВ-127, РВ-133, РВ-143) |
Механическая износостойкость циклов ВО |
5000 |
Коммутационная износостойкость циклов ВО |
3000 |
Число контактов РВ-112, РВ-128, РВ-132, РВ-142 |
с выдержкой времени 1«c», 1«з» мгновенного действия 1«п» |
Число контактов РВ-113, РВ-127, РВ-133, РВ-143 |
с выдержкой времени 1«з» мгновенного действия 1«п», 1«р» используется в цепи питания реле |
Число контактов РВ-114, РВ-124, РВ-134, РВ-144 |
с выдержкой времени 1«з» мгновенного действия 1«п» |
Время замкнутого состоя- ния скользящих контак- тов при срабатывании реле с пределами уставок, с, не менее |
0.1 (0.25...3.5, 0.5...9, 1...20) не регламентируется (0.1...1.3) |
Коммутационная способность контактов реле (кр. скользящего) при напряжении от24 до 250В в цепи постоянного тока |
100 (t ≤ 0.005с и токе до 1А, Вт) |
Коммутационная способность контактов реле (кр. скользящего) при напряжении от 24 до 250В в цепи переменного тока при 5А, В·А |
400 (при cos j ≥ 0.4) 500 (при cos j ≥ 0.5) |
