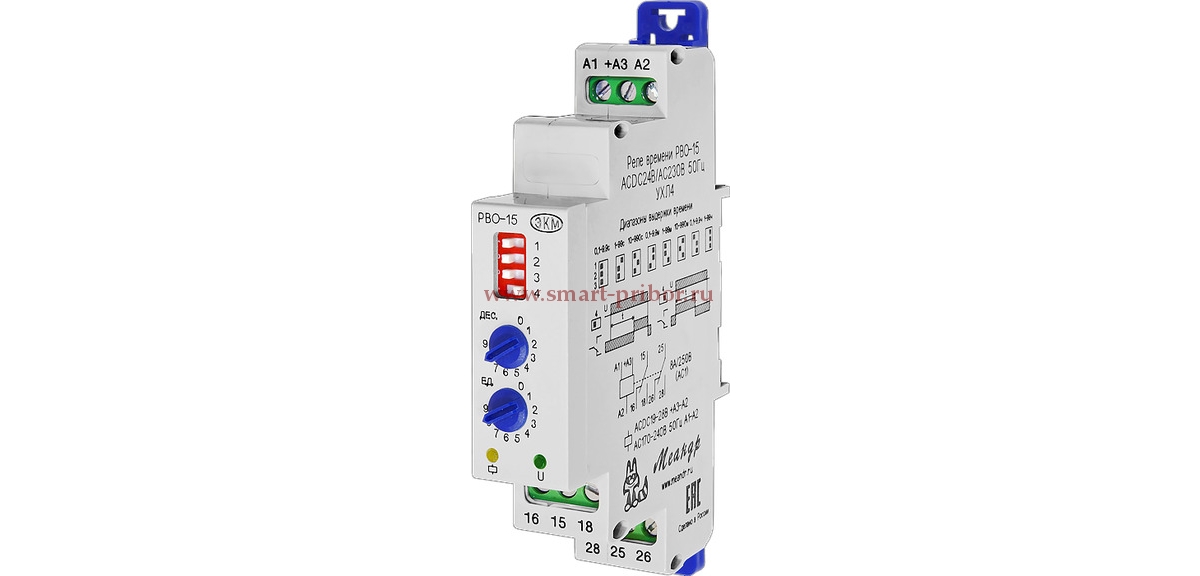

РВО-15 реле времени

Предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

  • Выдержки времени: 0,1-9,9c,  1-99c, 10-990c, 0,1-9,9м, 1-99м, 10-990м, 0,1-9,9ч, 1-99ч
  • Напряжение питания: 10В...30В постоянного и переменного тока, 220В - переменного тока
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на ровную поверхность
  • Диапазон рабочих температур: -25…+55 (УХЛ4), -40…+55 (УХЛ2), -1…+55 (ТМ)

Предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

  • Выдержки времени: 0,1-9,9c,  1-99c, 10-990c, 0,1-9,9м, 1-99м, 10-990м, 0,1-9,9ч, 1-99ч
  • Напряжение питания: 10В...30В постоянного и переменного тока, 220В - переменного тока
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на ровную поверхность
  • Диапазон рабочих температур: -25…+55 (УХЛ4), -40…+55 (УХЛ2), -1…+55 (ТМ)
  • Технические характеристики

Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Конденсация влаги на поверхности изделия не допускается.

Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение.



Характеристики

Значения

Погрешность отсчета выдержки времени, не более, %

2

Время готовности, не более, c

0.15

Время повторной готовности, с, не более

 0.1

Максимальное коммутируемое напряжение, В

250

Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1), А

5/5

Максимальная коммутируемая мощность, ВА

1250

Максимальное напряжение между цепями питания и контактами реле, В

2000 (1 мин)

Механическая износостойкость, не менее, циклов

10х106

Электрическая износостойкость, не менее, циклов

100000

Количество и тип контактов

2 переключающие группы

Температура хранения, °C

-40...+70

Относительная влажность воздуха, %

80 (при 25°C)

Высота над уровнем моря, м

2000

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Габаритные размеры, мм

18х93х62

Масса, кг

0,1
