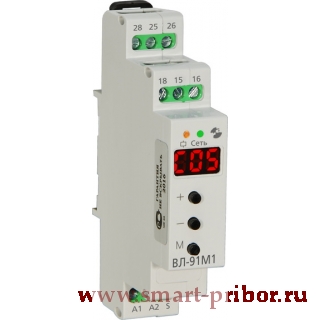

ВЛ-91М1 реле времени

Предназначено для коммутации электрических цепей согласно выбранным алгоритмам и выдержкам времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1с…99.9ч
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от +1 до +40°С

Предназначено для коммутации электрических цепей согласно выбранным алгоритмам и выдержкам времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1с…99.9ч
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от +1 до +40°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Реле имеет трёхразрядный индикатор, на котором отображается время до срабатывания реле, либо время от момента запуска.

Управление реле возможно путём подачи питающего напряжения (режимы 1, 2, 7 и 8), либо замыканием/размыканием управляющего входа S с клеммой А1 (для остальных режимов).

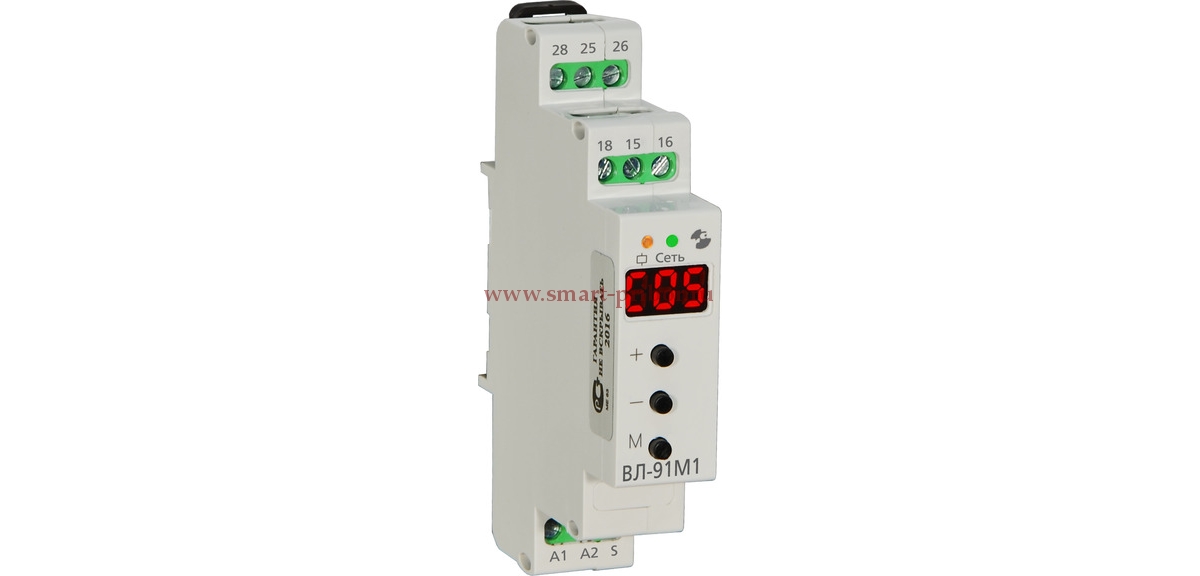

Реле размещено в пластмассовом корпусе. На лицевой панели размещены трёхразрядный цифровой индикатор, 3 кнопки программирования и 2 светодиода.



Характеристики

Значения

Допустимые отклонения напряжения питания, %

 -15…+10

Время повторной готовности, с, не более

0.2

Время возврата реле, с, не более

0.2

Погрешность от изменения температуры, на 1°С, %

0.1

Потребляемая мощность, не более, В∙А

1.5

Количество и род выходных контактов

2 переключающих

Основная погрешность, %, не более

0.02

Масса, кг

0.1

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

1А, 12В пост. = (не менее 5х105)

1А, 12В 50Гц = (не менее 5х105)

8А, 220В = (не менее 9х104)
