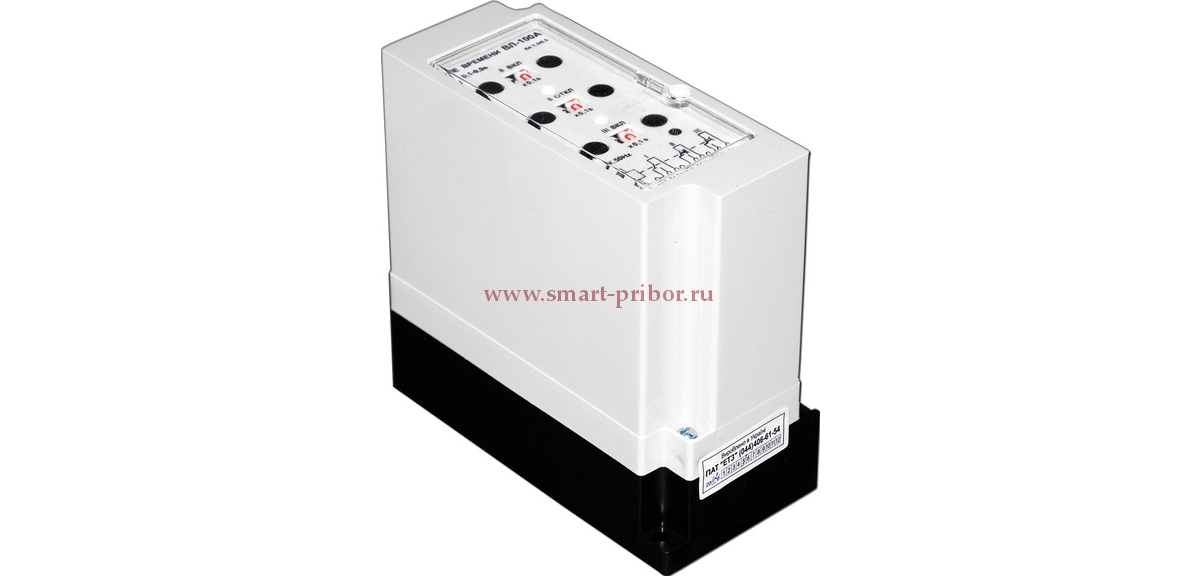

ВЛ-100А реле времени
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.
Область применения: закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха.
- Выдержки времени: 0,05 - 4,95с; 0,1 - 9,9с; 0,3 – 29,7с; 1 - 99с
- Напряжение питания: 24, 110, 220В - постоянного тока, 100, 220В - переменного тока, 380В переменного тока (с внешним резистором)
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Диапазон рабочих температур: от -40 до +55°С при высоте местности до 1000м и от -40 до +50°С при высоте местности до 2000м над уровнем моря
Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Реле размещено в пластмассовом корпусе. Корпус состоит из основания с контактными зажимами и крышки. Регулировка выдержек времени каждой цепи осуществляется с помощью двух декадных переключателей.
|
Характеристики |
Значения |
|
Средняя основная погрешность, %, не более |
± ( 1,5 +0,5Тmax/T) |
|
Разброс, %, не более |
0,2 средней основной погрешности |
|
Время повторной готовности, с |
0.1 |
|
Время возврата, с, не более |
0,08 |
|
Напряжение срабатывания, В |
(0,65-0,75)Uном |
|
Напряжение возврата, В |
(0,4-0,5)Uном. |
|
Потребляемая мощность, Вт/ВА, не более |
6 |
|
Механическая износостойкость, циклов |
106 |
|
Масса, кг, не более |
0,5 |
