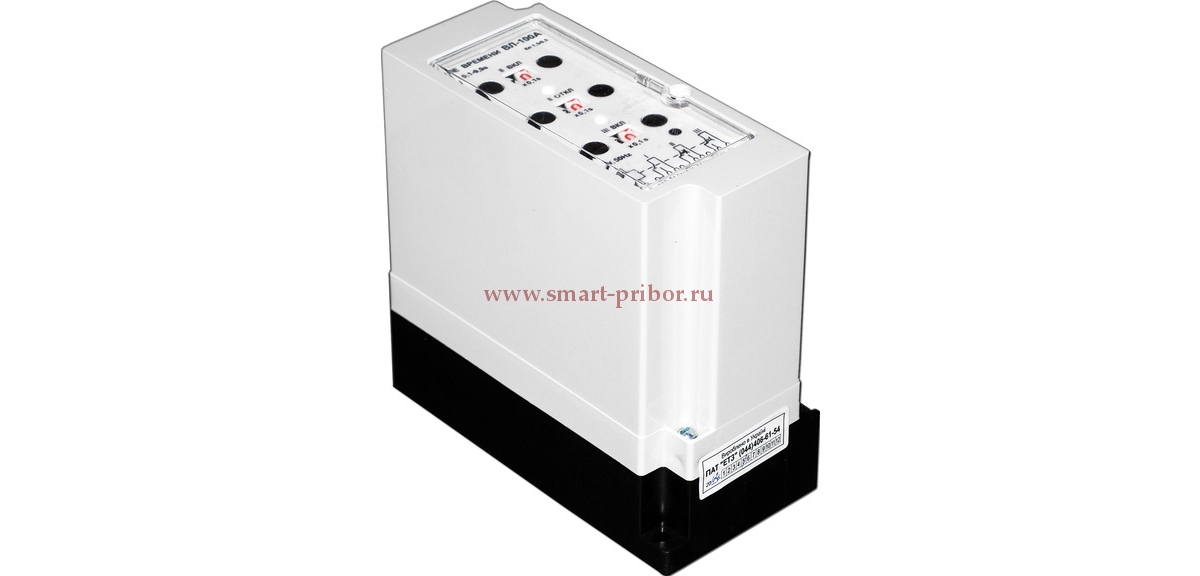

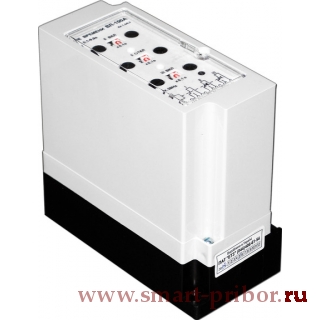

ВЛ-101А реле времени

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.

Область применения: закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха.

  • Выдержки времени: 0,05 - 4,95с; 0,1 - 9,9с; 0,2 – 19,8с
  • Напряжение питания: 24, 110, 220В - постоянного тока, 100, 220В - переменного тока, 380В переменного тока (с внешним резистором)
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Диапазон рабочих температур: от -40 до +55°С при высоте местности до 1000м и от -40 до +50°С при высоте местности до 2000м над уровнем моря

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.

Область применения: закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха.

  • Выдержки времени: 0,05 - 4,95с; 0,1 - 9,9с; 0,2 – 19,8с
  • Напряжение питания: 24, 110, 220В - постоянного тока, 100, 220В - переменного тока, 380В переменного тока (с внешним резистором)
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Диапазон рабочих температур: от -40 до +55°С при высоте местности до 1000м и от -40 до +50°С при высоте местности до 2000м над уровнем моря
  • Технические характеристики

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Реле размещено в пластмассовом корпусе. Корпус состоит из основания с контактными зажимами и крышки. Регулировка выдержек времени каждой цепи осуществляется с помощью двух декадных переключателей.



Характеристики

Значения

Средняя основная погрешность, %, не более

± ( 2 +0,5Тmax/T)

Разброс, %, не более

0,2 средней основной погрешности

Время повторной готовности, с

 0.1

Время возврата, с, не более

установленное на шкале

Напряжение срабатывания, В

(0,65-0,75)Uном

Напряжение возврата, В

(0,4-0,5)Uном.

Потребляемая мощность, Вт/ВА, не более

10

Механическая износостойкость, циклов

105

Масса, кг, не более

0,5
