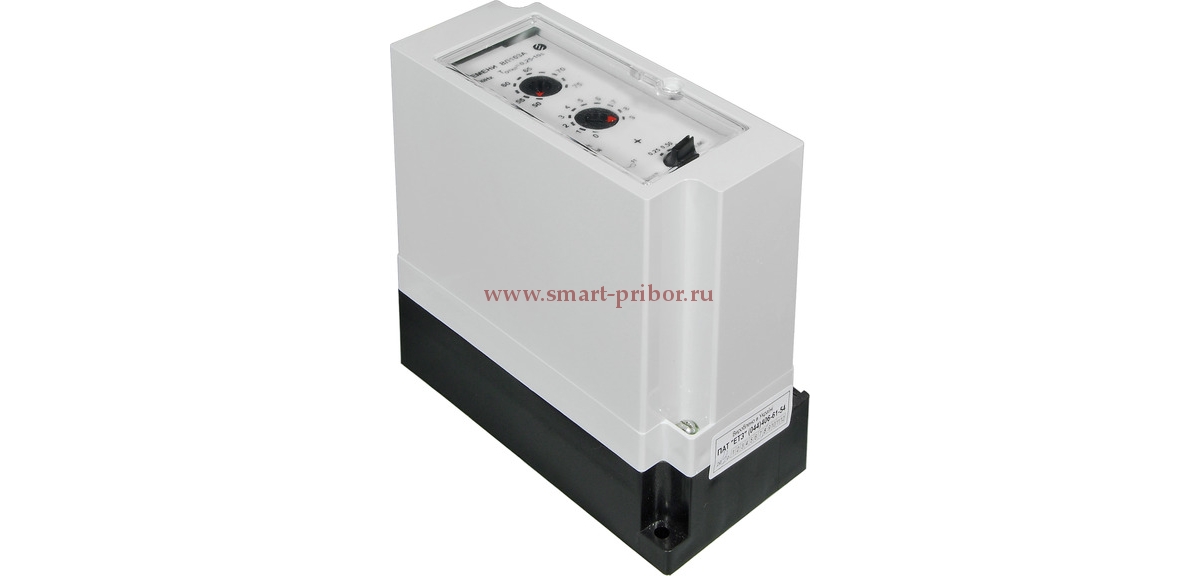

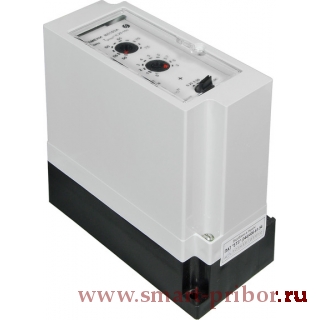

ВЛ-103А реле времени

Предназначено для использования в схемах релейной защиты и системной автоматики для получения выдержки времени на отключение после отключения напряжения питания либо его снижения ниже определенной величины.

Область применения: закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха.

  • Выдержки времени: 0,12-5,0с; 0,25 -10с; 0,5 – 20с
  • Напряжение питания: 110, 220 В - постоянного и переменного тока
  • Монтаж: устанавливаются выступающим монтажом на панели с передним или задним подключением проводов
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для использования в схемах релейной защиты и системной автоматики для получения выдержки времени на отключение после отключения напряжения питания либо его снижения ниже определенной величины.

Область применения: закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха.

  • Выдержки времени: 0,12-5,0с; 0,25 -10с; 0,5 – 20с
  • Напряжение питания: 110, 220 В - постоянного и переменного тока
  • Монтаж: устанавливаются выступающим монтажом на панели с передним или задним подключением проводов
  • Диапазон рабочих температур: от -20 до +45°С

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Установка напряжения отключения реле и уставок выдержки времени осуществляется переключателями, которые расположены на передней панели реле и закрыты крышкой.



Характеристики

Значения

Средняя основная погрешность, %, не более

± ( 2,5 +0,5Тmax/T)

Разброс, %, не более

1

Время повторной готовности, с

 0.1

Время возврата, с, не более

установленное на шкале

Диапазон регулирования уставок по напряжению отключения, %

от 50 до 75 Uном. с шагом 5%

Потребляемая мощность, Вт/ВА, не более

5

Механическая износостойкость, циклов

105

Коммутационная износостойкость, циклов

2х104

Масса, кг, не более

0.5
