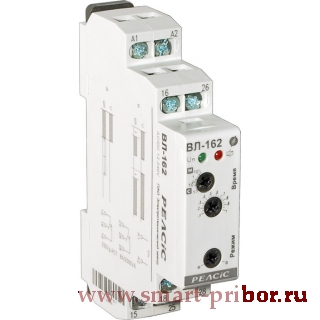

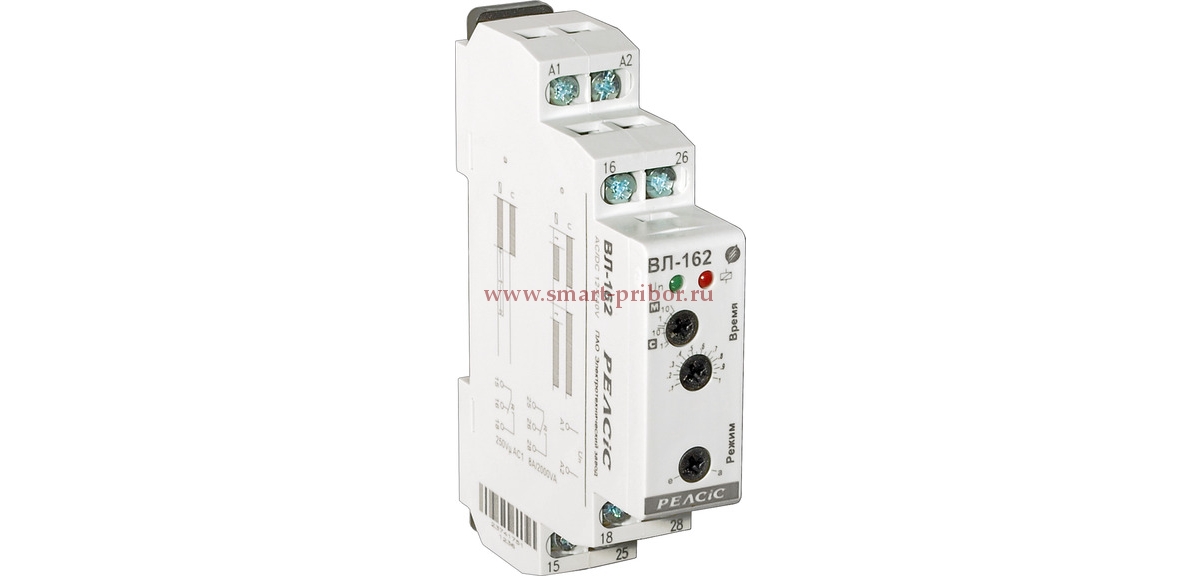

ВЛ-162 реле времени
Предназначено для использования в схемах релейной защиты и системной автоматики для получения:
- задержки времени при включении;
- задержки выключения после отключения напряжения питания.
Применение: управление аварийным освещением, системами вентиляции, сигнализации, плавный запуск электродвигателей.
Область применения: помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 0.1…1, 1…10 (с, мин)
- Напряжение питания, постоянный и переменный ток: 12…240 В
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Монтаж: на DIN-рейку
- Диапазон рабочих температур: от -20 до +55°С
После отключения напряжения питания реле разомкнётся только по истечении установленной выдержки времени.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Режим работы реле задается с помощью поворотного переключателя, расположенного на передней панели.
Диапазон выдержки устанавливается переключателем диапазонов, а время в пределах диапазона - потенциометром передней панели реле.
Характеристики |
Значения |
Погрешность уставки времени, %, не более |
5 |
Погрешность от изменения температуры на 1°С, % |
0.01 |
Разброс, %, не более |
0.5 |
Допустимые отклонения напряжения питания, % |
-15…+10 |
Потребляемая мощность, ВА/Вт, не более |
3/1,7 |
Масса, кг, не более |
0.093 |
Габаритные размеры, мм |
90х17,5х65 |
Количество и род контактов |
2 переключающих |
Номинальный коммутируемый ток, А |
8 |
Коммутируемое напряжение, В, постоянного/переменного тока |
24/250 |
Механическая износостойкость, циклов |
3х107 |
Электрическая износостойкость, циклов |
0,7х105 |
